Стенд (установка) для автоматизированной проверки параметров электробезопасности электроустановок СЭБ предназначен для выходного контроля параметров электробезопасности электроустановок (холодильников, витрин, бонет, горок, бытовых электроприборов и проч.) при их серийном производстве с выдачей результатов контроля на персональный компьютер по интерфейсу 10/100 Base-TX Ethernet. Установка СЭБ обеспечивает автоматизированный контроль следующих характеристик электробезопасности электроустановок: - тока утечки через изоляцию (электрическая прочность) при приложении переменного напряжения до 5 кВ частотой 50 Гц или постоянного напряжения до 6 кВ;
- сопротивление изоляции электрических цепей питания;
- сопротивления заземления и низкоомных цепей (только вручную);
- потребляемой активной мощности и тока, напряжения питания, коэффициента мощности.
Установка позволяет автоматизировать процесс измерения физических величин параметров, характеризующих электробезопасность электроустановок, исключить человеческий фактор и снизить время на операции выходного контроля электробезопасности при производстве изделий.  - СЭБ - установка для проверки устройств, питающихся от однофазной сети (без контроля сопротивления заземления и низкоомных цепей)
|
 - СЭБ - установка для проверки устройств, питающихся от однофазной сети (с контролем сопротивления заземления и низкоомных цепей)
|
 - СЭБ-2 - установка для проверки устройств, питающихся от 3-х фазной сети (с контролем сопротивления заземления и низкоомных цепей)
|
Установка для проверка параметров электробезопасности обеспечивает выполнение следующих функций: - подачу напряжения питания 220В, 50 Гц на проверяемую электроустановку, защита от короткого замыкания цепи питания;
- измерение потребляемой активной и полной мощности, тока, напряжения питания, коэффициента мощности проверяемого электрооборудования;
- измерение сопротивления заземления и низкоомных цепей вручную между контрольными точками проверяемого электрооборудования;
- измерение сопротивления изоляции между соединенными вместе цепями входов питания (L, N) и цепью PE (корпусом);
- подачу испытательного переменного напряжения до 5кВ, 50Гц (или постоянного напряжения до 6 кВ) на проверяемое электрооборудование, измерение тока утечки между соединенными вместе цепями входов питания (L, N) и цепью PE (корпусом);
- автоматизированную проверку параметров электробезопасности проверяемого электрооборудования, запуск группы тестов при нажатии на кнопку на щупе;
- световую и звуковую сигнализацию результатов тестирования (исправное, неисправное состояние);
- установку параметров тестов (напряжение, ток, сопротивление, длительность теста и проч.);
- настройку допустимых границ контроля параметров электробезопасности;

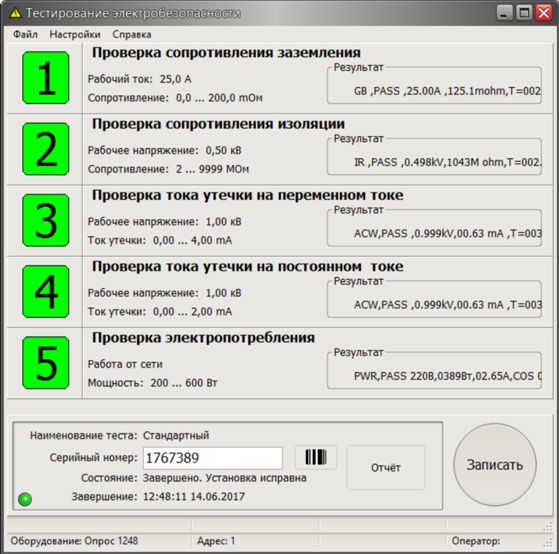

- отображение хода тестирования, измеренных параметров на экране компьютера;

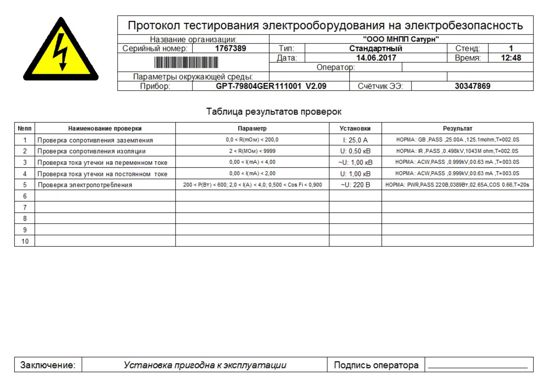

- сохранение результатов измерений на диске компьютера, создание отчетов с указанием серийного (заводского) номера и марки изделия.
 |
Результаты контроля, в том числе численные значения параметров электробезопасности, сохраняются в электронный отчет на диске компьютера и могут быть распечатаны на принтере.  |
- Диапазон испытательного выходного напряжения при испытаниях электрической прочности изоляции: (100 – 5000) В для переменного тока 50 Гц и (100 – 6000) В для постоянного тока;
- Пределы допускаемой основной абсолютной погрешности измерения напряжения ±(0,01U+5) В;
- Диапазон установки тока (утечки) при испытаниях электрической прочности изоляции для переменного тока (0,001 – 40) мА и (0,001 – 10) мА для постоянного тока;
- Диапазон измерения сопротивлений изоляции (1 - 9500) МОм
- Диапазон выходного напряжения постоянного тока в режиме измерения сопротивления изоляции (50 – 1000) В;
- Пределы допускаемой основной абсолютной погрешности измерения сопротивления изоляции ± (0,05Rизм. + 1 МОм) в диапазоне (1 – 500) МОм и ± (0,1Rизм. + 1 МОм) в диапазоне (501 – 9500) МОм
- Диапазон измерений сопротивления заземления (10 – 650) мОм
- Пределы допускаемой основной абсолютной погрешности измерения сопротивления заземления ± (0,01Rизм. + 2 мОм)
- Диапазон измерения тока (0 – 32) А
- Диапазон измерения напряжения питания (180 - 242) В
- Диапазон измерения активной мощности (0 – 7800) ВА
- Время выполнения теста (0,5 – 999,9) с
- Количество одновременно проверяемых электроустановок (1 - 10) шт.
- Рабочий диапазон напряжения питания (187 – 242) В переменного тока 50 Гц
- Потребляемая мощность шкафа (без нагрузки) не более 300 ВА
- Габаритные размеры (530х340х300) мм
- Масса 24 кг
- Средний срок службы 10 лет
Рабочие условия эксплуатации: - температура окружающего воздуха +5 …+40 °С
- относительная влажность окружающего воздуха до 80 % без конденсации
|
