СТЕНД MAGMA

Стенд для проверки работоспособности холодильных установок
Группа изделий: Тестовое оборудование

Стенд (установка) для автоматизированной проверки работоспособности холодильных установок MAGMA предназначен для выходного экспресс-контроля холодильных установок (витрин, бонет, горок и проч.) при серийном производстве с выдачей результатов контроля на персональный компьютер. Стенд функционального тестирования ТЕРМО предназначен для работы с 3-х фазными электроустановками. Установка позволяет автоматизировать процесс выходного контроля.

Экспресс-контролю подвергаются следующие технические характеристики холодильных установок для оценки их работоспособности:

  • потребляемый ток, А;
  • характер переходного процесса потребляемого тока при включении;
  • температура воздуха внутри холодильной камеры (испарителя), °С (8 точек контроля);
  • температура хладагента на входе компрессора, °С (2 точки контроля);
  • температура хладагента на выходе компрессора, °С (2 точки контроля);
  • характер переходного процесса изменения температуры во времени при работе холодильной установки;
  • давление хладагента на входе компрессора, бар (2 точки контроля).

Установка функционального тестирования позволяет автоматизировать процесс измерения физических величин параметров, характеризующих работоспособное состояние холодильных установок (температура и давление в контрольных точках, потребляемый ток), исключить человеческий фактор и снизить время на операции выходного контроля работоспособности.

Выполняемые функции

Установка для проверки параметров электробезопасности функционального тестирования обеспечивает выполнение следующих функций:

  • подачу напряжения питания 380В/220В, 50 Гц на проверяемую холодильную установку, защита от короткого замыкания цепи питания;
  • автоматическое измерение потребляемого витриной тока, построение графика изменения тока во времени;
  • автоматическое измерение температуры воздуха внутри холодильной камеры (на испарителе), температуры хладагента на входе и выходе компрессора, построение графиков изменения температуры во времени;
  • автоматический контроль графика переходного процесса температуры и потребляемого тока по заданным профилям;
  • автоматическое измерение давление хладагента на входе компрессора холодильной установки, построение графиков изменения давления во времени;
  • световую индикацию результатов тестирования холодильной установки: исправное состояние, код неисправности;
  • настройку допустимых границ контроля параметров температуры, давление, тока холодильных установок;

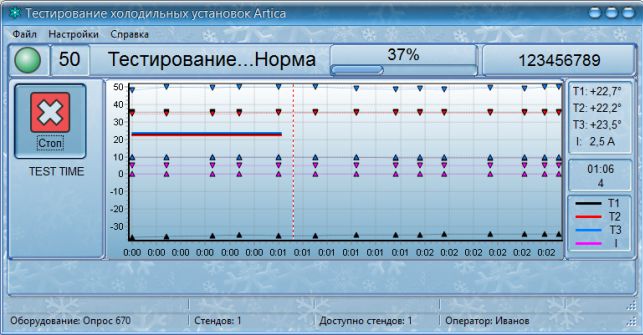

  • отображение измеренных параметров, результатов тестирования на экране компьютера;
  • сохранение результатов измерений на диске компьютера, создание отчетов с указанием серийного (заводского) номера и марки холодильной установки, печать этикеток со штрих-кодом.

Основные технические характеристики

  • Количество одновременно проверяемых холодильных установок до 100 шт.
  • Количество выносных датчиков температуры 12 шт.
  • Количество выносных датчиков давления 2 шт.
  • Типовое время проверки до 8 ч.
  • Максимальная мощность, потребляемая холодильной установкой 7,5 кВт
  • Диапазон измерения тока (0 - 32) А
  • Диапазон измерения температуры (-40...+80) °С
  • Диапазон измерения давления (-1 ...34) бар
  • Рабочий диапазон напряжения питания (187-242) В, 50 Гц
  • Потребляемая мощность шкафа (без нагрузки) 50 ВА
  • Габаритные размеры (400х300х220) мм
  • Масса 8 кг
  • Средний срок службы 12 лет

Рабочие условия эксплуатации:

  • температура окружающего воздуха (+10 …+45) °С
  • относительная влажность окружающего воздуха до 80 % при 25 °С

Документация

Паспорт стенда MAGMA для однофазных электроустановок
Руководство оператора по работе с программным обеспечением стенда
Паспорт стенда ТЕРМО для тестирования 3-х фазных электроустановок
Паспорт стенда ARTICA
