Система управления объектами теплоснабжения АСУОТ


Диспетчеризация котельных, ЦТП

Система измерительная автоматизированная управления объектами теплоснабжения АСУОТ предназначена для автоматизации и диспетчеризации котельных, тепловых пунктов, насосных станций, измерений сигналов от первичных измерительных преобразователей, регулирования технологических процессов - поддержания параметров теплосети, горячего и холодного водоснабжения (температура, давление) в установленных пределах, для визуального представления результатов измерений и информации о контролируемых параметрах объекта, а также регистрации в памяти предаварийных и аварийных сообщений. Область применения АСУОТ - диспетчерский, технологический и технический контроль и управление оборудованием на объектах теплоснабжения и водоснабжения в промышленности и жилищно-коммунальном хозяйстве, управление автономными котельными, индивидуальными тепловыми пунктами, насосными станциями.

Система автоматизации и диспетчеризации котельных, тепловых пунктов, насосных станций решает задачи:

  • повышение безопасности за счет исключения человеческого фактора из процесса управления, снижения аварийности оборудования, контроля загазованности, обнаружения возникновения пожара и охранной сигнализации;
  • объективного измерения и контроля температуры, давления, расхода энергоресурсов;
  • снижения потребления топлива (газа) и электроэнергии за счет регулирования основных технологических процессов;
  • централизованный дистанционный контроль технического состояния удаленных объектов;
  • увеличение срока службы оборудования;
  • снижение затрат на эксплуатацию за счет снижения штата обслуживающего персонала, оперативного обнаружения отказа оборудования.

Состав системы автоматизации АСУОТ

АСУОТ проектируются для конкретных котельных, тепловых пунктов, насосных станций на основе серийно изготавливаемых модулей серий САТ3601, САТ3907, САТ3908, САТ3909, САТ3912, объединенных интерфейсом RS-485. В модулях системы управления котельными, тепловыми пунктами и насосными станциями АСУОТ комбинируются функции измерения, вычисления, контроля, управления и связи. Модули АСУОТ могут работать как при внешнем управлении от промышленного компьютера с управляющей программой объекта, так и без него в случае автономной работы.

Функции, выполняемые системой АСУОТ

  • поддержание заданной температуры в котловом и сетевом контурах в автоматическом режиме в заданных пределах при помощи регулировочного клапана в зависимости от температуры наружного воздуха;
  • измерение, контроль и регистрация параметров теплоснабжения, холодного и горячего водоснабжения, электроснабжения для управления технологическими процессами объекта, запоминание и хранение аварийных событий объекта и отображение их на дисплее промышленного компьютера: температуры, разности температур, давления воды; температуры наружного воздуха; давление горючего газа; параметры электрической сети; параметры систем теплоснабжения;
  • поддержание заданной температуры воздуха помещения котельной;
  • поддержание заданной температуры на выходе котла путём включения режимов горения котла «малой», «полной» мощности и «останов»;
  • останов котла при давлении воды на входе ниже или выше заданной;
  • поддержание давления в сети отопления выше заданной уставки путём открытия/закрытия клапана подпитки и поддержания минимального давления подпиточной смеси перед клапаном;
  • контроль качества параметров электросети на вводах;
  • обеспечение равномерной наработки оборудования (котлов, насосов и др.) по заданному времени переключения;
  • дистанционное управление работой технологического оборудования;
  • отображение текущих значений контролируемых параметров теплоснабжения, холодного и горячего водоснабжения, сигнализации всех аварийных событий измерительных и служебных каналов, состояния технических средств системы, времени и даты изменения значения, наименование канала и т.п.
  • мониторинг работоспособности модулей и контролируемого оборудования по сети мобильной связи GSM;
  • регистрация в электронном журнале и документирование всех аварийных и предаварийных значений контрольно-измерительных каналов и состояния технических средств, времени и даты изменения значения, наименование контрольно-измерительного канала;
  • обеспечение защиты объекта от аварийных ситуаций, загазованности горючим и угарным газом, пожара, несанкционированного доступа в помещения объекта;
  • защита настроечных параметров системы от несанкционированного доступа при помощи паролей.

Метрологические характеристики системы АСУОТ

Пределы допускаемых значений дополнительной погрешности измерения тока, напряжения, сопротивления измерительных каналов АСУОТ при изменении температуры окружающего воздуха на каждые 10 С от нормальных условий (20±5) С в диапазоне рабочих температур не более ±0,1%.

Пределы относительной погрешности при измерении времени АСУОТ не более ±0,01 %.

Период обновления на промышленном компьютере АСУОТ текущих значений контролируемых параметров теплоснабжения, водоснабжения, а также информации о работоспособности измерительных каналов и оборудования не более 1 с.

Диапазоны измерений рекомендуемых к применению первичных измерительных компонентов АСУОТ

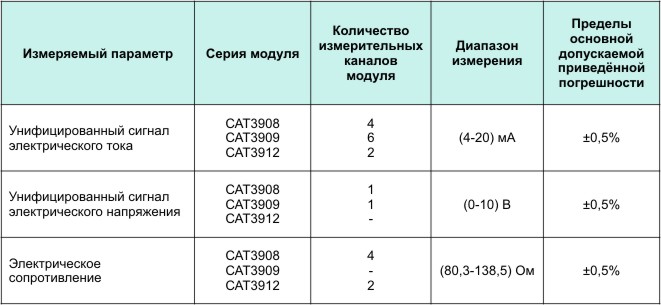

Основные технические характеристики модулей АСУОТ

Количество каналов контроля и управления модулей АСУОТ

Параметры электропитания АСУОТ:

  • напряжение сети (187-242) В;
  • частота (49-51) Гц.

Условия эксплуатации АСУОТ:

  • температура окружающего воздуха (5 – 45) С;
  • относительная влажность окружающего воздуха до 80 % при 35 С без конденсации влаги;
  • атмосферное давление (84 - 106) кПа.

Средний срок службы АСУОТ не менее 10 лет.

Система автоматизации и диспетчеризации центральных тепловых пунктов АСУОТ успешно эксплуатируется на нескольких ЦТП г. Раменское. Система автоматизации и диспетчеризации газовых котельных установлена на объектах городов Москвы, Тамбова, Челябинска и др.

Сертификаты

Сертификат соответствия системы диспетчеризации котельных АСУОТ
Сертификат об утверждении типа системы диспетчеризации котельных АСУОТ
Описание типа систем измерительных автоматизированных управления объектами теплоснабжения АСУОТ

Заказ системы автоматизации и диспетчеризации АСУОТ

Для заказа системы автоматизации и диспетчеризации котельных, тепловых пунктов, насосных станций и прочих объектов теплоснабжения и водоснабжения АСУОТ необходимо сообщить о моделях автоматизированного и диспетчеризируемого оборудования, их количестве, способах вывода информации в центральную диспетчерскую. По вопросам заказа оборудования обращаться по адресу:

  • Телефон / факс: (499)271-73-01, (499)271-73-02, (499)271-73-03
  • E-mail: info@mnppsaturn.ru
  • Подробнее о системе автоматизации и диспетчеризации газовых котельных АСУОТ


    Наименование Обозначение Группа изделий
    Модуль безопасности САТ3907 САТ3907 Автоматизация
    Модуль управления клапаном САТ3908 САТ3908 Автоматизация
    Модуль дискретных выходов САТ3601 САТ3601 Автоматизация
    Модуль управления котлом САТ3912 САТ3912 Автоматизация
    Модуль управления подпиткой или ПЧ САТ3909 САТ3909 Автоматизация
