Сигнализаторы метана МГА-12


Сигнализаторы метана МГА-12 являются средствами измерений и предназначены для контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе и выдачи световой и звуковой аварийной сигнализации в случае превышения содержания горючего газа относительно порогового значения. Поверочный компонент – метан.

Сокращение затрат на обслуживание в 6 раз

Оптический (инфракрасный) датчик горючего газа, градуированный по метану, с цифровым интерфейсом обладает хорошей стабильностью, высокой чувствительностью и встроенным самоконтролем, благодаря чему достаточно проверять датчик поверочной газовой смесью только один раз в 6 месяцев.

12 каналов измерения и расстояние от пульта до датчика 5 км

МГА-12 является автоматическим стационарным многоканальным прибором непрерывного действия с диффузионной подачей газа с выносными датчиками метана.

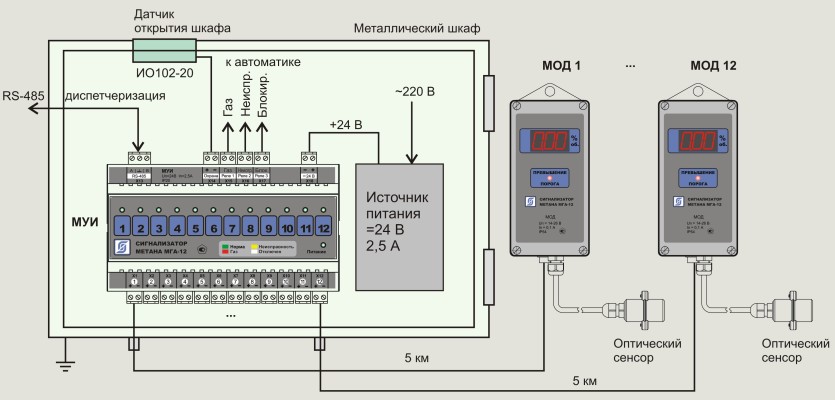

  • Сигнализатор состоит из модуля управления и индикации МУИ, к которым подключаются модули оптического датчика МОД с выносным инфракрасным датчиком газа в количестве (1-12) шт.
  • Двухпроводная линия связи между МОД и МУИ с совмещенным питанием и передачей информации импульсами тока достигает длины 5 км, для линии используется обычный контрольный кабель КВВГЭ 14х1.5.

Настройка без вскрытия корпуса

  • Настройка МОД производится с помощью СПП-1 без вскрытия корпуса по беспроводному защищенному радиоинтерфейсу малого радиуса действия.
  • Электронная настройка МОД и датчик вскрытия монтажного шкафа существенно повышают защиту сигнализатора от неквалифицированного вмешательства в его работу.
  • Выносной сенсор позволяет располагать МОД на высоте, удобной для считывания показаний.
  • Малые габаритные размеры и вес.

Информативность

Сигнализатор обеспечивает считывание внешним устройством по гальванически разделенному интерфейсу RS-485 с протоколом «Modbus RTU» информации о срабатывании аварийной сигнализации, адресе сработавшего МОД и наличия отказов составных частей. Это позволяет интегрировать сигнализатор метана МГА-12 в системы диспетчеризации и автоматики.

Модуль оптического датчика метана сигнализатора МГА-12

МОД состоит из электронного блока с светодиодным 3-х разрядным отсчетным устройством и звуковым сигнализатором, к которому подключается выносной оптический датчик газа. Корпус МОД защищен от воздействия пыли и влаги (IP54) и может располагаться в подвалах, коллекторах и проч.

Модуль управления и индикации МУИ сигнализатора МГА-12

МУИ позволяет подключать от 1 до 12 шт. МОД. Питание осуществляется от внешнего источника стабилизированного постоянного напряжения +24 В. Имеется интерфейс RS-485 для передачи информации в систему диспетчеризации. Также можно использовать реле "Газ", "Неисправность" и "Блокировка" для управления внешним оборудованием, например, системой вентиляции.

Технические характеристики

  • Количество каналов измерения 1-12
  • Диапазон измерения концентрации горючего газа 0 - 2,5 % об.
  • Пределы допускаемой основной относительной погрешности не более 0,22 % об.
  • Порог аварийной сигнализации 0,88±0,04 % об.
  • Время установления показаний 20 с
  • Длина информационно-питающей линии связи не более 5 км
  • Информационный интерфейс RS-485 и радиоканал 433 МГц
  • Реле "Газ", "Неисправность" и "Блокировка", напряжение коммутации 220 В, ток 0,1 А
  • Напряжение питания (постоянное) 24 В ± 10%
  • Потребляемый ток не более 2,5 А
  • Степень защиты оболочки IP54

Дополнительное оборудование

СПП-1 служит для настройки МОД по радиоканалу малого радиуса действия.

Дополнительно следует приобрести источник стабилизированного напряжения +24 В при выходном токе не более 2,5 А в корпусе для монтажа на DIN рейку 35 мм.

Для подключения сигнализатора метана МГА-12 к компьютеру можно использовать преобразователь интерфейса RS-232 и RS-485 или блок БПДД-Е 01 (RS-485 в Ethernet).

Преобразователь интерфейса RS-232 RS-485
Преобразователь интерфейсов RS-485 и 100BaseTX Ethernet БПДД-Е 01

Для настройки и проверки сигнализатора метана МГА-12 можно воспользоваться бесплатной программой RASOS. Программа подключается к МУИ и считывает его текущее состояние и задает режимы работы прибора и его параметры. Программа позволяет оценить напряжение питания МОД и потребляемый ток в каналах. Также программа строит графики изменения концентрации газа при проверке датчиков газа и рассчитывает погрешность датчика и время установления показаний.

Программа RASOS для настройки и проверки сигнализатора метана МГА-12

Документация

Руководство по эксплуатации сигнализатора метана МГА-12
Описание протокола обмена сигнализатора метана МГА-12 по интерфейсу RS-485

Презентация сигнализатора метана МГА-12


Презентация сигнализатора метана МГА-12 (19 Мб)

Состав сигнализатора метана МГА-12



Наименование Обозначение Группа изделий
Модуль оптического датчика МОД. Сигнализатор метана МГА-12
Модуль управления и индикации МУИ Сигнализатор метана МГА-12
