Система СДУ


Система диспетчерского управления СДУ САТУРН предназначена для автоматического и дистанционного управления технологическим электрооборудованием, контроля и отображения его состояния, контроля и отображения состояния системы газовой сигнализации на предприятиях, в жилищно-коммунальной сфере.

Область применения системы диспетчеризации электрооборудования СДУ САТУРН – диспетчерское управление фидерами групп освещения, дренажными насосами, вентиляторами и проч. электрооборудованием зданий и сооружений, коммуникационных коллекторов на предприятиях, в жилищно-коммунальной сфере.

Ситсема диспетчеризации СДУ САТУРН предназначена для решения следующих задач:

  • дистанционное управление вентиляторами, фидерами питания аварийного (АО) и рабочего (РО) освещения, фидерами питания автоматических насосных станций (АНС), фидерами питания вентиляторов и проч. в ручном режиме по командам диспетчера;
  • дистанционный контроль состояния вентиляторов, групп рабочего освещения, фидеров питания аварийного и рабочего освещения, фидеров питания автоматических насосных станций, фидеров питания вентиляторов, дренажных насосов, системы газовой сигнализации и проч.;
  • автоматическое переключение электрооборудования объекта под управлением систем контроля загазованности;
  • проверка правильности функционирования системы сигнализации загазованности, алгоритмов автоматического переключения оборудования;
  • взаимодействие с информационными системами предприятия с целью передачи данных о функционировании оборудования.

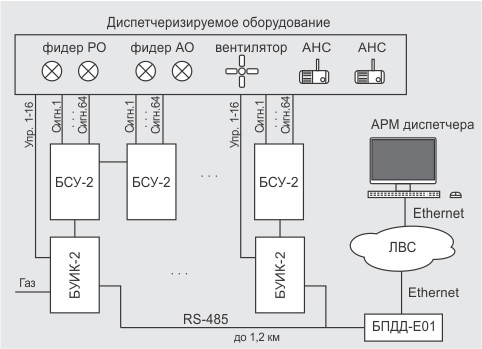

Состав системы диспетчерского управления СДУ САТУРН

Система диспетчерского управления СДУ «Сатурн» состоит из следующих элементов:

  • блоки согласующих устройств БСУ-2 (до 4 шт.);
  • блоки управления и контроля БУИК-2 (до 2 шт.);
  • компьютер автоматизированного рабочего места АРМ диспетчера с установленным ПО LanMon;
  • блок передачи данных дуплексный с интерфейсом Ethernet БПДД-Е 01 и с интерфейсом RS-232, RS-485.

Для соединения блоков СДУ используются соединитель С7 «БУИК-БКГД», соединитель С8 «БУИК-БУИК», соединитель С9 «БУиК-БСУ/БСУ-БСУ», соединитель С22 «БСУ-КСК, БУИК - КСК», соединитель С6 «БУИК-БПД».

Каскадирование БСУ-2 (до 4 шт.)применяется для увеличения информационной емкости системы, каскадирование БУИК-2 (до 2 шт.) – для увеличения каналов управления системы. Возможно объединение ведущих БУИК-2 (до 16 шт.) по интерфейсу RS-485 длинной до 1,2 км и подключение их к одному БПДД-Е 01.

Комплект оборудования (БУИК-2, БСУ-2, БПДД-Е 01 или БПДД-RS) устанавливается в электрощитовой и обеспечивает вывод информации и управление технологическим оборудованием объекта (освещение, насосы, вентиляторы и проч.).

АРМ диспетчера обеспечивает отображение информации о состоянии оборудования, информационный обмен с блоками БУИК-2 через БПДД-Е 01 по сети Ethernet, передачу команд управления. АРМ устанавливается в диспетчерском пункте.

БПДД-Е 01 служит для передачи сигналов системы диспетчерского управления на АРМ диспетчера по сети Ethernet. Информация о работе системы ДУ выводится через локальную сеть Ethernet в SCADA-систему LanMon.

Имеется еще один вариант вывода информации от СДУ на АРМ диспетчера – через систему охранно-пожарной (ОПС) сигнализации СОС-95. В этом случае БУИК-2 подключается через БПДД-RS к системе СОС-95. В новых проектах этот вариант не используется.

Система диспетчерского управления СДУ САТУРН позволяет легко увеличивать количество каналов контроля и управления. Для систем с большим количеством контролируемого оборудования расположенным локально, например, коммуникационный коллектор, блоки БУИК-2 могут быть объединены по интерфейсу RS-485 (до 1,2 км) в количестве до 16 шт. и подключены к одному БПДД-Е01. Если требуется диспетчеризировать оборудование, расположенной на достаточном удалении друг от друга, то можно подключить каждый из объектов, оснащенных блоками БПДД-Е01, по локальной сети Ethernet к АРМ диспетчера. Количество таких объектов практически не ограничено и определяется возможностями программного обеспечения SCADA-системы LanMon.

Документация

Система диспетчерского управления СДУ "САТУРН". Руководство по эксплуатации.


Наименование Обозначение Группа изделий
Блок согласования на 64 сигнала БСУ-2 Система диспетчерского управления Сатурн
Блок управления и контроля на 16 сигналов с интерфейсом RS-485 БУИК-2 Система диспетчерского управления Сатурн
