КМ

Контроллер мониторинга Мини-МОН
Группа изделий: Продукция, снятая с производства


Контроллер КМ системы мониторинга М4 представляет собой контроллер, работающий с тревожными шлейфами сигнализации, "сухими контактами", интерфейсом RS-232, электронными идентификаторами доступа и выполняет передачу данных по каналам коммутируемой телефонной сети общего пользования. КМ предназначен для работы с автоматическими телефонными станциями с номинальным напряжением станционных батарей 60 В.



КМ позволяет организовать:

  • охранную сигнализацию помещения;
  • пожарную сигнализацию помещения;
  • передачу сообщения от ручного извещателя типа тревожная кнопка;
  • контроль доступа и управлением электрозамком двери;
  • удаленное прослушивание охраняемого помещения;
  • работу с альтернативными вариантами передачи аварийной информации по последовательному каналу передачи информации на основе интерфейсов RS-232 (RS-485, Токовая петля).



Область применения – системы мониторинга, технические средства тревожной сигнализации рассредоточенных телефонизированных объектов.

Условия эксплуатации



  • Температура окружающего воздуха от минус 40 до плюс 55 С;
  • Относительная влажность окружающего воздуха при 30С до 95%.



Выполняемые функции



Контроллер КМ обеспечивает:

  • подключение (электроконтактных, магнитоконтактных и др.) извещателей и датчиков с выходом «сухой контакт»;
  • подключение извещателей с питанием от отдельного источника и выходом «сухой контакт»;
  • прием электрических сигналов от ручных и автоматических извещателей, подключенных к шлейфам сигнализации;
  • контроль исправности шлейфов сигнализации по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;
  • выключение из контроля любого из шлейфов сигнализации;
  • установку режимов работы шлейфа сигнализации (Тревожная кнопка, Охранный шлейф, Аварийный шлейф);
  • передачу тревожных извещений и служебной информации по каналу коммутируемой телефонной сети общего пользования;
  • постановку на охрану при помощи кнопки или электронного ключа, а также из удаленной диспетчерской;
  • светодиодную индикацию постановки на охрану;
  • регистрацию в памяти электронных ключей доступа;
  • снятие с охраны при помощи зарегистрированных ключей, дистанционно из диспетчерской;
  • удаленное программирование конфигурации при вводе пароля доступа;
  • формирование паузы между повторными сообщениями при автодозвоне;
  • присвоение номеров пункта и диспетчерской системы мониторинга;
  • программирование телефонных номеров диспетчерской системы мониторинга;
  • установку импульсного или частотного способа передачи набора номера;
  • подсоединение к линии при достижении заданного количества гудков;
  • электронную регулировку уровня приема и передачи;
  • контроль наличия свободной линии;
  • дистанционное прослушивание акустической обстановки на пункте.

Основные технические характеристики

NНаименованиеЗначение
1Количество контролируемых шлейфов сигнализации, шт., не более7
2Количество хранимых ключей доступа, шт., не более16
3Количество считывателей доступа, шт1
4Количество сигналов управления замком, шт1
5Количество последовательных каналов связи, шт1
6Количество поддерживаемых пунктов, шт1...99
7Количество поддерживаемых диспетчерских пунктов, шт1...31
8Пауза между повторами сообщений, с0...255
9Количество телефонных номеров, шт., не более2
10Номер гудка подсоединения0...255
11Длина шлейфа считывателя (кнопки), м, не более 10
12Длина шлейфа микрофона, м, не более 5
13Номинальное напряжение источника питания постоянного тока, В 12
14Допустимые пределы изменения напряжения питания, В10...14
15Эффективное значение напряжения пульсаций, мВ, не более50
16Ток, потребляемый от источника питания, мА, не более 50
17Габаритные размеры, мм, не более 123х149х45
18Масса, кг, не более 0,4
19Средняя наработка на отказ, ч, не менее 100000
20Среднее время восстановления работоспособности, ч, не более0,5
21Средний срок службы, лет10

Основные технические характеристики тревожной сигнализации

NНаименованиеЗначение
1Информационная емкость, шт.7
2Количество пассивных извещателей в одном шлейфе, шт20
3ИнформативностьСрабатывание, норма, обрыв, замыкание
4Сопротивление шлейфа сигнализации (без учета сопротивления выносного элемента), Ом, не более 100
5Длина шлейфа сигнализации, м, не более 50
6Сопротивление утечки между проводами шлейфа сигнализации и между каждым проводом и землей, кОм, не менее20
7Постоянное электрическое напряжение в шлейфе сигнализации, В, не более3
8Ток, потребляемый извещателями от шлейфа сигнализации, мА, не более3
9Длительность нарушения шлейфа сигнализации, при котором формируется тревожное извещение, мс, не менее 1000
10Длительность нарушения шлейфа сигнализации, при котором не формируется тревожное извещение, мс, не более900
11Время задержки постановки на охрану, с1...50
12Время задержки снятия с охраны, с1...50

Основные технические взаимодействия с коммутационными станциями

NНаименованиеЗначение
1Скорость передачи данных, бод40
2Значность программируемого набора номера25
3Суммарная продолжительность замыкания и размыкания шлейфа абонентской линии при наборе номера, мс90...110
4Отношение продолжительности размыкания к продолжительности замыкания шлейфа при наборе номера, мс1,4...1,7
5Продолжительность паузы между цифрами при наборе номера, мс, не менее500
6Частоты первой группы тонального набора номера, Гц697; 770; 852; 941
7Частоты второй группы тонального набора номера, Гц1209; 1336; 1477; 1633
8Нестабильность частоты сигнала тонального набора номера, %, не более1,8
9 Уровень частот первой группы, дБн-4...-8
10Уровень частот второй группы, дБн-1...-5
11Длительность двухчастотной посылки, мс, не менее 40
12Длительность паузы, мс, не менее25
13Модуль входного электрического сопротивления в режиме ожидания вызова (при f=1000 Гц, U=1,5В), кОм, не менее10
14Модуль входного электрического сопротивления в режиме вызова (при f=25 Гц, U=50В), кОм, не менее4
15Сопротивление по постоянному току в режиме неподнятой трубки (при U=48-72В), кОм, не менее100
16Сопротивление по постоянному току в режиме поднятой трубки, Ом, не более300
17Сопротивление по постоянному току в режиме набора номера в положении замыкания, Ом, не более300
18Сопротивление по постоянному току в режиме набора номера в положении размыкания, кОм, не менее100
19Сопротивление по постоянному току в режиме набора номера в положении работы, Ом, не более300
20Входное сопротивление по переменному току в рабочей полосе частот (0,3 – 3,4) кГц, Ом400...900
21Выходное сопротивление по переменному току в рабочей полосе частот (0,3 – 3,4) кГц, Ом400...900
22Мощность сигнала передачи, мкВт0, не более32
23Пределы работы приемника, дБ-4...-32

Основные технические характеристики интерфейса RS-232

NНаименованиеЗначение
1Скорость передачи, бит/с19200
2Длина линии связи, м15
3Сопротивление нагрузки, кОм 3...7
4Максимальная емкость нагрузки, пФ2500
5Напряжение выходных сигналов, В, не более, на нагрузке 3 кОм10
6Напряжение входных сигналов, В , не более3...30
7Режим передачиполный дуплекс
8Схема соединенияот точки к точке

Виды извещений



КМ, установленный в удаленном пункте, автоматически передает извещения в диспетчерский пункт при следующих событиях:

  • срабатывание аварийного шлейфа сигнализации;
  • возвращение в норму аварийного шлейфа сигнализации;
  • срабатывание охранного шлейфа сигнализации;
  • срабатывание тревожной кнопки;
  • постановка на охрану пункта;
  • снятие с охраны пункта.



КМ, установленный в удаленном пункте, в режиме передачи данных в диспетчерский пункт формирует следующие виды тревожных извещений и служебной информации:

  • номер пункта;
  • номер диспетчерской;
  • номер сработавшего охранного шлейфа сигнализации;
  • номер сработавшего аварийного шлейфа сигнализации;
  • номер восстановленного в норму аварийного шлейфа сигнализации;
  • номера снятых с охраны шлейфов сигнализации;
  • номера поставленных на охрану шлейфов сигнализации;
  • номера используемых шлейфов сигнализации.

Виды извещателей



Охранные извещатели и датчики, подключаемые к шлейфам сигнализации КМ, должны быть предназначены для работы при напряжении питания, соответствующему напряжению в шлейфе сигнализации КМ, ток потребления извещателей в дежурном режиме не должен превышать допустимый ток в шлейфе сигнализации КМ.

Дополнительные принадлежности

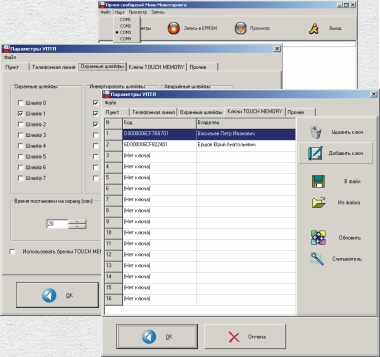

Конфигурирование КМ при помощи программы MiniMon



Для включения контроллера КМ, установленного в удаленном пункте, в работу необходимо занести в него ряд параметров, определяющих дальнейшую логику работы контроллера – конфигурирование (программирование) КМ. Конфигурирование КМ может быть выполнено следующим способом:

  • с использованием непосредственного подключения контроллера к персональному компьютеру по последовательному интерфейсу RS-232; в этом случае должна быть временно установлена в КМ плата интерфейса RS-232 (используется программа MiniMon);
  • с использованием портативного сервисного прибора «Программатор/Сервисный прибор».

Изменение параметров конфигурации запрограмированного КМ возможно выполнением удаленного программирования из диспетчерского пункта по телефонной линии (с использованием программы «Сатурн-М4»)

Техническая документация


Загрузить руководство по эксплуатации
