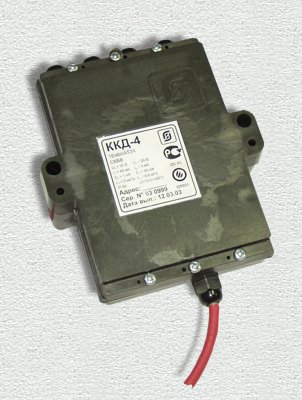

ККД-4

Концентратор (искробезопасный)
Группа изделий: Продукция, снятая с производства

Концентратор взрывозащищенный ККД-4 предназначен для контроля шлейфов охранно-пожарной сигнализации, приема извещений от охранных и пожарных взрывозащищенных извещателей, первичной обработки извещений, дальнейшей передаче извещений в контроллер КВС-4.

ККД-4 входит в состав комбинированной системы тревожной сигнализации СКБВ.

Область применения – взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты 1ExibIIAT4 X, ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл.7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах и связанных с ним по искробезопасным электрическим цепям электротехнических устройств, установленных вне взрывоопасных зон.

Выполняемые функции

Концентратор ККД-4 обеспечивает:

  • подключение пассивных (электроконтактных, магнитоконтактных и др.) извещателей и извещателей с выходом «сухой контакт»;
  • подключение и электропитание активных (с питанием от шлейфа сигнализации) извеща-телей, формирующих извещение путем увеличения тока в шлейфе сигнализации;
  • подключение извещателей с питанием от отдельного источника и выходом «сухой кон-такт»;
  • прием электрических сигналов от ручных и автоматических охранных и пожарных из-вещателей, подключенных к шлейфам сигнализации;
  • контроль исправности шлейфов сигнализации по всей их длине с автоматическим выяв-лением обрыва или короткого замыкания в них;
  • выключение из контроля любого из шлейфов сигнализации;
  • автоматический сброс сработавшего активного извещателя путем снятия напряжения в шлейфе сигнализации в течение фиксированного интервала времени;
  • установку режимов работы шлейфа сигнализации;
  • измерение температуры окружающего воздуха (функция индикатора температуры);
  • изменение адреса;
  • контроль за несанкционированным вскрытием корпуса;
  • передачу тревожных извещений и служебной информации в линию ИПЛ по запросу кон-троллера КВС-4.

Основные технические характеристики

ХарактеристикаЗначение
1Информационная емкость, ед.7 (4)
2Количество пассивных тепловых пожарных извещателей в одном шлейфе, шт.до 20
3Количество активных (токопотребляющих) пожарных извещателей в одном шлейфе, шт.до 10
4Количество пассивных охранных извещателей в одном шлейфе, шт.до 20
5Сопротивление шлейфа сигнализации (без учета сопротивления выносного элемента), Ом, не более 100
6Длина шлейфа сигнализации, м, типовая 100
7Сопротивление утечки между проводами шлейфа пожарной сигнализации и между каждым проводом и землей, кОм, не менее 50
8Сопротивление утечки между проводами шлейфа охранной сигнализации и между каждым проводом и землей, кОм, не менее20
9Электрическое напряжение положительной полярности в шлейфе сигнализации постоянного тока, В15...20
10Ток, потребляемый активными извещателями от шлейфа сигнализации, мА, не менее3
11Амплитуда знакопеременного электрического напряжения в шлейфе сигнализации, В, при длительности длинного полутакта 0,7 с и короткого полутакта 0,05 с15...20
12Амплитуда электрического тока в шлейфе сигнализации для питания активных извещателей при длинных полутактах напряжения, мА, не менее 3
13Длительность сигнала сброса сработавшего активного извещателя, с, не менее 5
14Длительность нарушения шлейфа охранной сигнализации, при котором формируется тревожное извещение, мс, не менее70
15Длительность нарушения шлейфа охранной сигнализации, при котором не формируется тревожное извещение, мс, не более50
16Диапазон измерения температуры воздуха, С-40...+55
17Период обновления извещений, формируемых линии ИПЛ, с, не более1
18Диапазон задания адреса1...255
19Рабочее напряжение электропитания, В10...30
20Ток, потребляемый от линии ИПЛ (30 В), мА, не более 10
21Маркировка взрывозащиты1ExibIIAT4 X
22Степень защиты оболочки по ГОСТ 14254IP66
23Устойчивость к воздействию синусоидальных вибраций по ГОСТ 12997N2
24Габаритные размеры, мм, не более 123х166х47
25Масса, кг, не более 0,35
26Средняя наработка на отказ, ч, не менее18000
27Среднее время восстановления работоспособности, не более2
28Полный средний срок службы, лет10

Особенности

  • прием электрических сигналов от ручных и автоматических охранных и пожарных извещателей;
  • непрерывный контроль исправности шлейфа сигнализации;
  • подключение пассивных (не токопотребляющих, например, электроконтактных, магнитоконтактных,) извещателей;
  • подключение активных (с питанием от шлейфа сигнализации) извещателей;
  • подключение извещателей с питанием от отдельного источника;
  • информативность «Норма», «Срабатывание», «Код состояния», «Обрыв», «Замыкание», «Неисправность температурного датчика», «Температура», «Режим», «Вскрытие», «Адрес»;
  • формирование и выдачу тревожного извещения для контроллера КВС-4 по линии ИПЛ в случае срабатывания извещателей;
  • выключение шлейфа сигнализации;
  • автоматический сброс принятых извещений путем снятия напряжения питания шлейфа сигнализации;
  • конфигурирование режимов работы шлейфа сигнализации (однополярный, двухполярный) и типа шлейфа сигнализации (охранный, пожарный);
  • измерение температуры воздуха;
  • выдачу извещения при вскрытии корпуса;
  • дистанционную смену адреса.

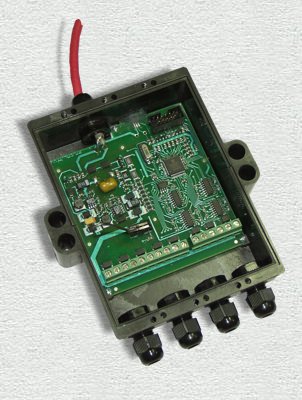

Шлейфы сигнализации подключаются к ККД-4 с помощью клеммных соединителей, а в корпусе имеются гермовводы.

Виды извещателей

Охранные и пожарные извещатели, расположенные во взрывоопасной зоне и подключаемые к шлейфам сигнализации ККД-4, должны удовлетворять следующим требованиям:

  • взрывозащищенные серийно выпускаемые пассивные и активные извещатели, разрешенные к применению во взрывоопасных зонах и имеющие маркировку взрывозащиты не хуже 1ExibIIAT4 и удовлетворяющие параметрам максимально допустимой суммар-ной внешней емкости и индуктивности шлейфа сигнализации ККД-4;
  • извещатели должны быть предназначены для работы при напряжении питания, соответствующему напряжению в шлейфе сигнализации ККД-4, ток потребления извещателей в дежурном режиме не должен превышать допустимый ток в шлейфе сигнализации ККД-4;
  • извещатели общего назначения, удовлетворяющие требованиям ПУЭ;
  • клеммные коробки общего назначения, удовлетворяющие требованиям ПУЭ.

Допускается подключение любых извещателей общего назначения, требования электропитания которых удовлетворяют электрическим параметрам шлейфа сигнализации ККД-4, но при условии, что эти извещатели, ККД-4 и его шлейфы должны быть расположены вне взрывоопасной зоны.

Входные искробезопасные параметры

ХарактеристикаЗначение
1Максимальное входное напряжение Ui, В30
2Максимальный входной ток Ii, А0,04
3Максимальная внутренняя емкость Сi, мкФ0,001
4Максимальная внутренняя индуктивность Li, мГн 0,005

Выходные искробезопасные параметры

ХарактеристикаЗначение
1Максимальное выходное напряжение Uо В20
2Максимальный выходной ток Iо, А0,004
3Максимальная внешняя емкость Со, мкФ0,04
4Максимальная внешняя индуктивность Lо, мГн 0,6
