  ДИСПЕТЧЕРСКИЙ КОНТРОЛЬ ЛИФТОВ И ГОЛОСОВАЯ СВЯЗЬ

ДИСПЕТЧЕРСКИЙ КОНТРОЛЬ ПОДЪЕМНИКОВ ДЛЯ ИНВАЛИДОВ ВИДЕО И СВЯЗЬ

Диспетчеризация лифтов СЛДКС-1

Система диспетчерского контроля подъемника для инвалидов обеспечивает выполнение следующих функций:

  • дистанционное включение подъемника (подача электропитания) по команде диспетчера;
  • дистанционный контроль состояния и режимов работы подъемника (съем сигналов в контрольных точках схемы управления подъемника);
  • контроль температуры электродвигателя привода подъемника;
  • контроль за несанкционированным доступом в электрошкаф управления подъемником;
  • дистанционный останов подъемника (отключение электропитания) по команде диспетчера;
  • вызова диспетчера на голосовую связь из трех переговорных устройств подъемника (верхнего, нижнего, панели управления) и из места установки блока БДК-Л-4М2, двухстороннюю голосовую связь диспетчера с переговорными устройствами при полностью обесточенном подъемнике;
  • интеграцию на программном уровне с системами видеонаблюдения (Интеллект, VOCORD, MultiVision2 и проч.) и вывод изображений на единое АРМ диспетчера.

Примерный состав оборудования системы

ТипНазначениеКол.
БДК-Л-4М2Контроль работоспособности и режима работы подъемника, включение, выключение питания подъемника, голосовая связь (3 канала подъемника+1 канал встроенное переговорное устройство), охранная сигнализация ШУ подъемника, контроль температуры перегрева электропривода подъемникаОдин на каждый подъемник
БКД-МЕПреобразователь интерфейса Ethernet и СОС-95 домового луча ИПЛ, сбор данных от БДК-Л-4М2, котроль состояния источника бесперебойного питания по RS-232Один на луч ИПЛ до 2 км (дом, группа домов)
ИБПИсточник бесперебойного питания домового уровня системы. Формирует напряжение питания БКД-МЕ, видеокамер, видеосервера. Обеспечивает работоспособность системы в течение 1 часа в случае пропадания электропитания домаОдин на дом, группу домов
ВССистема видеонаблюдения Интеллект, VOCORD. Состоит из камер видеонаблюдения и компьютера видеосервера. Видеосервер обслуживает группу видеокамерОдна видеокамера на каждый подъемник
АРМКомпьютер автоматизированного рабочего места диспетчера системы. Построен на основе ПО АРМ LanMon. Сбор и визуализация информации о состоянии подъемников, голосовая связь и видеонаблюдениеОдин на микрорайон, группу домов
СерверОбеспечивает работу системы с несколькими АРМ диспетчера различного функционального назначения. построен на основе ПО Сервер LanMonОдин на район
УСЛ-А, УСЛ-ПРетрансляторы сигналов в луче ИПЛ. Каждый ретранслятор позволяет увеличить длину кабеля ИПЛ на 2 км, создавать ответвления линии. до 10 на каждый луч ИПЛ
ГР-1, ГР-1ДБлоки грозозащиты воздушных участков кабеля луча ИПЛ домового уровня от электромагнитных наводок и помехОдин на каждый защищаемый блок

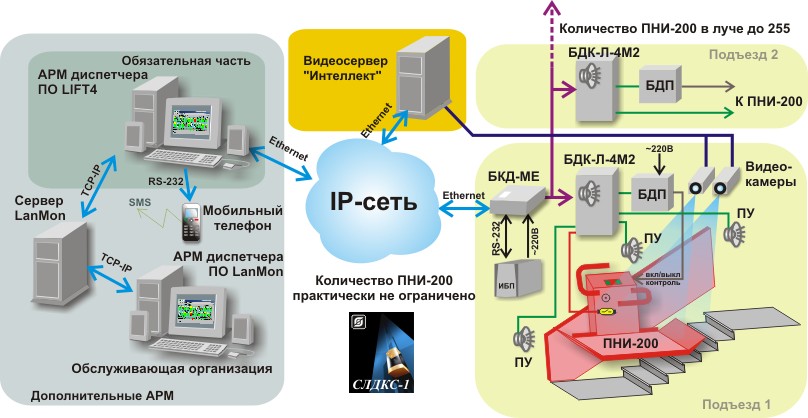

Домовой уровень

Домовой уровень образуют блоки диспетчерского контроля подъемника БДК-Л-4М2, подключенные к каждому подъемнику для инвалидов, переговорные устройства подъемника, камеры видеонаблюдения.

Блоки БДК-Л-4М2, расположенные в подъездах дома, объединены двухпроводной информационно-питающей линией связи и подключены к одному контроллеру БКД-МЕ и образуют луч. Количество блоков БДК-Л-4М2 в одном луче от 1 ло 255 шт. Один луч, как правило, охватывает один дом или небольшую группу близко расположенных домов. Длина луча может достигать 2 км, а с применение усилителей УСЛ-А до 20 км. Кабель луча ИПЛ между домами может быть проложен как в подземном коллекторе, так и воздушной линией. В этом случае используют блоки грозозащиты ГР-1.

Контроль и защита подъемника для инвалидов

  • Контроль девяти сигналов в цепей схемы управления подъемника по программируемой логике с учетом заданной полярности и заданной задержки до формирования сообщения об аварии;
  • Протоколирование аварийных событий работы подъемника в виде записи всех сигналов по входам контроля во внутреннюю оперативную память в течение 10 секунд до момента аварии;
  • Контроль температуры нагрева электродвигателя привода подъемника и автоматическая остановка подъемника при его перегреве;
  • Автоматическое отключение (остановку) привода подъемника при аварийных событиях, выявленных блоком БДК-Л-4М2;
  • Отображение параметров подъемника на мониторе компьютера.

Диспетчеризация подъемника для инвалидов ППО2008

Блок диспетчерского контроля подъемника БДК-БУУП предназначен для дистанционного съема электрических сигналов в контрольных точках подъемника ППО2008, голосовой связи с блоком БУУП, включения питания подъемника по команде диспетчера и дальнейшей передачи информации по последовательному интерфейсу в систему диспетчеризации подъемников и лифтов.

БДК-БУУП является адресным блоком системы диспетчеризации, подключается к информационно-питающей линии ИПЛ, логика работы БДК-БУУП задается на уровне управляющей программы ЛИФТ-4.

Диспетчеризация подъемника для инвалидов ППО2008 ОАО «ЩЛЗ» также возможна при помощи блока диспетчерского контроля лифтового БДК-Л-4М2, который обеспечивает:

  • съем сигналов диспетчеризации подъемника;
  • двухстороннюю переговорную связь при полностью обесточенном подъемнике;
  • дистанционное включение (отключение) питания подъемника;
  • дистанционный останов подъемника (отключение электропитания) по команде диспетчера;
  • контроль за несанкционированным доступом в электрошкаф управления подъемником.

Голосовая связь с диспетчером

  • Помехоустойчивая голосовая цифровая связь по протоколу IP-телефонии Н.323 без занятия телеметрического канала;
  • Работоспособность голосовой связи при полностью отключенном питании дома;
  • Двухсторонняя связь диспетчера с тремя переговорными устройствами подъемника;
  • Голосовое оповещение диспетчера о вызовах от подъемника;
  • Запись переговоров диспетчера на жесткий диск компьютера, хранение и воспроизведение;
  • Автоматический контроль работоспособности переговорных устройств подъемника.

Видеонаблюдение

  • Адаптация к различным системам видеонаблюдения на основе IP-сети (Интеллект, VOCORD, MultiVision2 и др.);
  • Запись видеоизображения на видеорегистраторы, хранение и просмотр архива;
  • Вывод видеоизображения на единый компьютер АРМ диспетчера в программу ЛИФТ-4.

Интеграция видеонаблюдения MultiVision2

Охранная сигнализация

  • Контроль открывания створок электрощита подъемника;
  • Звуковая и световая сигнализация на карте АРМ диспетчера об открывании электрощита.

Основные технические характеристики

  • Количество контролируемых подъемников (ПНИ-200, ППО2008 и др.) в луче ИПЛ (1-255) шт.
  • Количество лучей ИПЛ в системе 200 шт.
  • Максимальная длина кабеля луча ИПЛ (1-10) км
  • Номинальное напряжение питания 24 В в луче ИПЛ
  • Сбор информации, включая голосовую связь и видеонаблюдение, от отдельных домов в единую диспетчерскую по каналу TCP/IP-сети
  • Период обновления на АРМ информации о состоянии контролируемых подъемников (1-10) с
  • Диапазон контролируемых значений температуры электродвигателя подъемника (- 40 ... +120) С
  • Запись 14.5 млн. на 1 Гб событий о работе системы на жесткий диск компьютера и их последующий просмотр, документирование, архивация
  • Вид оповещение диспетчера о возникновении аварийных событий: звуковое, речевое, текстовое
  • Запись 130 ч на 1 Гб переговоров диспетчера на жесткий диск компьютера
  • Метод кодирования звуковых данных m-Law ITU-T G.711
  • Номинальная выходная мощность звукового усилителя 0,5 Вт
  • Рабочий диапазон воспроизводимых частот звукового усилителя (450-3000) Гц
  • Время работы 1 ч от источника бесперебойного питания при пропадании основного напряжения питания
  • Диапазон напряжения питания (187 - 242) В при частоте 50 Гц Средний срок службы 12 лет

Документация

Блок диспетчеризации подъемника БДП для инвалидов ПНИ-200
Инструкция по подключению БДК-Л-4М2 к подъемнику для инвалидов ПНИ-200
Инструкция по подключению к БДК-Л-4М2 подъемника для инвалидов ПВИ-220
Блок диспетчерского контроля БДК-БУУП подъемника ППО2008
Инструкция по подключению подъемника ППО2008 к БДК-Л-4М2

Сертификаты и разрешения

Разрешение на применение Ростехнадзора №РРС-ТУ-01-1.-000612

Заказ системы диспетчеризации подъемников для инвалидов

Для заказа системы диспетчеризации подъемников для инвалидов необходимо сообщить о марке и количестве подъемников, каналах связи, количестве рабочих мест диспетчера и т.п.

По вопросам заказа оборудования обращаться по адресу:

125319, Москва, 4-я ул. 8 Марта, д.3,

тел./факс +7(499)-152-99-66, +7(499)-152-83-00.

Контактное лицо: Осененко Евгений Иванович.

Ориентировочная цена системы для 8 подъемников (без видео)

Для оснащения 8 подъемников для инвалидов требуется установить следующее оборудование (цены на 06.2013 г. без НДС):

- БДК-Л-4М2 (8 шт.) цена 77 760 р.

- БКД-МЕ (1 шт.) цена 8 262 р.

- ИБП (1 шт.) цена до 2 000 р.

- компьютер АРМ диспетчера (1 шт.) цена до 25 000 р.

- ПО АРМ LanMon (1 шт.) цена 16 875 р.

ИТОГО: 129 897 р. или 16 237 р. на один подъемник.
