ОБЩИЕ СВЕДЕНИЯ. СЕРТИФИКАТЫ

Общая информация о системе индивидуального учета воды, электроэнергии, газа
Презентация автоматизированной системы коммерческого учета воды, тепла, газа и электроэнергии (12Мб)

На Российском рынке систем автоматизированного сбора данных и коммерческого учета ресурсов МНПП САТУРН работает с 2000 года. При нашем участии системами сбора данных оснащены районы Москвы: все районы ЦАО, Аэропорт, Савеловский, Беговой, Академический, Выхино, Жулебино, Метрогородок, ГУП Жилищник, город Зеленоград. Системами нашего производства в настоящее время оснащаются города Мурманск, Пермь, Магнитогорск, Выборг, Архангельск, Сочи, Киев (Украина), Минск (Беларусь), пригород Ташкента (Узбекистан) и другие.

Назначение

Автоматизированная информационно-измерительная система коммерческого учета ЕАСДКиУ предназначена для подомового и поквартирного коммерческого учета потребления тепла, горячей и холодной воды, электроэнергии и газа в масштабах здания, микрорайона, района. Область применения ЕАСДКиУ - жилищно-коммунальное хозяйство, промышленные предприятия.

Основные функции АИИС ЕАСДКиУ:

  • измерение параметров систем тепло- , водо-, газо- , электроснабжения;
  • автоматизированный сбор данных приборов учета и регистрация в базе данных системы текущих и архивных данных;

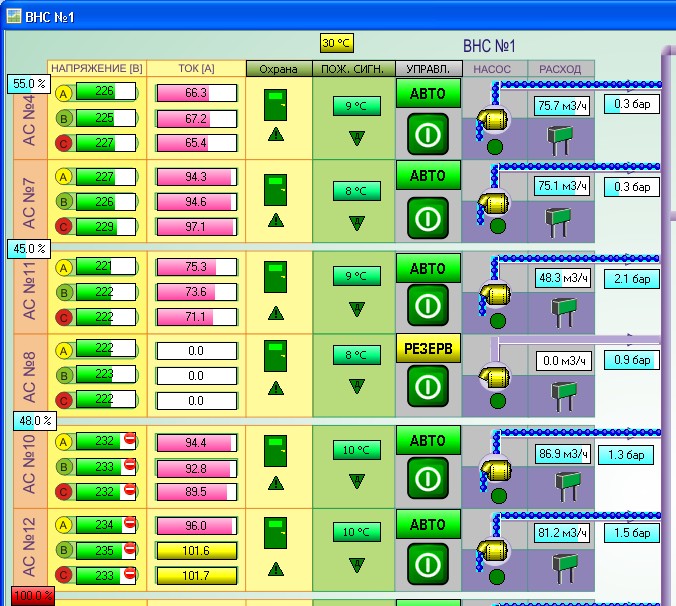

  • мониторинг и отображение на экране оператора текущих параметров контролируемых систем;
  • предоставление измерительной информации в форме таблиц и графиков;
  • отслеживание величины отклонения от нормы текущих параметров с формированием тревожного речевого, звукового, тестового оповещения оператора системы;
  • рассылка SMS сообщения в сети GSM при наступлении нештатных ситуаций;
  • диагностика исправности всех элементов системы, включая каналы связи;
  • считывание архивных данных приборов учета и запись в единую базу данных в автоматическом режиме;
  • формирование сводок по учету воды, тепла, электроэнергии, газа установленного образца в ручном и автоматическом режиме;
  • документирование сводок, отчетов и справок;
  • формирование справок утвержденного образца для передачи в Московскую объединенную энергетическую компанию (МОЭК);
  • передача данных в Автоматизированную Систему Управления Единым информационно-расчетным центром (АСУ ЕИРЦ) «ФОРС-Центр разработки»;
  • передача данных в Автоматизированную систему начисления и учета оплат за пользование жилищно-коммунальными и прочими услугами (АСН и УО ЖКУ), разработчик ООО «ТБН-СОФТ»;
  • подсчет суммарного потребления ресурсов по всему объекту для сравнения с отпущенным количеством ресурсов на ЦТП (построение баланса);
  • автоматизированный контроль исправности приборов учета, контроллеров, линий связи, источников бесперебойного питания.

Отличительные преимущества

Система автоматизированного сбора данных АИИС ЕАСДКиУ выполняет все типовые функции системы коммерческого учета энергоресурсов, и кроме того, выгодно отличается целым рядом особенностей:

  • поддержка более 28 базовых типов тепловычислителей и электросчетчиков;
  • беспроводное и проводное подключение как квартирных счетчиков воды, газа, так и общедомовых приборов учета энергоресурсов;
  • сбор информации по существующим домовым сетям Ethernet;
  • интеграция на домовом уровне с системами лифтового диспетчерского контроля и связи СЛДКС-1, охранно-пожарной сигнализации и контроля доступа СОС-95, сигнализации загазованности горючим газом СМ-1;
  • архитектура клиент-сервер для построения многопользовательских автоматизированных рабочих мест диспетчера

Система коммерческого учета воды, тепла, электроэнергии и газа

ЕАСДКиУ основана на использовании уже установленных в жилищном фонде первичных приборов учета различных производителей. Система поддерживает 28 наиболее распространенных в России приборов учета. Среди которых: ВИС.Т НПО Тепловизор, ТСР ЗАО Взлет, КМ-5 ТБН Энергосервис, ТЭМ-106 ООО СП Арвас, Логика СПТ ЗАО НПФ Логика, ВКТ ЗАО НПФ Теплоком, Меркурий ЗАО Инкотекс, ЗАО Компания ВЕРЛЕ и многие другие. Разработка аппаратных и программных средств для интеграции новых типов приборов учета проводится по заказу потребителя.

Обеспечивается интеграция с системами диспетчеризации ОДС, разработанными и изготовляемыми МНПП Сатурн, а именно: диспетчеризация лифтов и голосовая связь (система лифтового диспетчерского контроля и связи СЛДКС-1), контроль затоплений, охранная и пожарная сигнализации, контроль доступа (система охранно-пожарной сигнализации СОС-95), диспетчерское управление электрооборудованием. Это позволяет построить комплексную систему автоматизации объектов городского хозяйства на едином программном обеспечении SCADA-системы LanMon, разработанной МНПП Сатурн.

ЕАСДКиУ использует открытые форматы передачи и хранения данных. Это позволяет организовать интеграцию с биллинговыми системами.

Для интеграции с системами автоматизации других производителей поддерживается протокол OPC DA 2.0 клиент и сервер. Для доступа к базе данных коммерческого учета ресурсов используется технология OPC HDA. На базе этой технологии реализована интеграция с информационной системой МОЭК.

ЕАСДКиУ совместима с системой коммерческого учета «ГИС ТБН Энерго» компании «ТБН Энергосервис». Для интеграции с системой ТБН Энергосервис нами был разработан специальный программный модуль. Этот модуль использовался для интеграции данных системы района «Метрогородок» города Москвы в систему ТБН.

Проработано большое количество схем подключения к приборам учета для автоматизированного сбора данных:

  • воздушные линии связи на базе двухпроводного интерфейса СОС-95 с использованием грозозащиты;
  • каналы сети Ethernet;
  • оптико-волоконные каналы связи;
  • радиоканал Wi-Fi;
  • канал мобильной связи GSM / GPRS;
  • проводные интерфейсы RS-232 и RS-485;
  • конвертеры интерфейсов MOXA Ethernet
  • конвертеры интерфейсов семейства БПДД производства МНПП Сатурн.

Сертификаты

МНПП САТУРН является разработчиком и производителем программных и технических средств Единой автоматизированной системы диспетчерского контроля и управления ЕАСДКиУ. ЕАСДКиУ сертифицирована как средство измерения в России и Республики Беларусь и зарегистрирована в Государственном реестре средств измерений РФ под №32974-06 и РБ под № РБ 23 03 3875 08.

Сертификат об утверждении типа средства измерения Россия
Сертификат об утверждении типа средства измерения Республика Беларусь

При передаче данных по открытым каналам связи используется современные протоколы авторизации (RSA) и шифрования данных (Blowfish, Triple-DES, AES-256).

Документация

Примеры построения АИИС ЕАСДКиУ

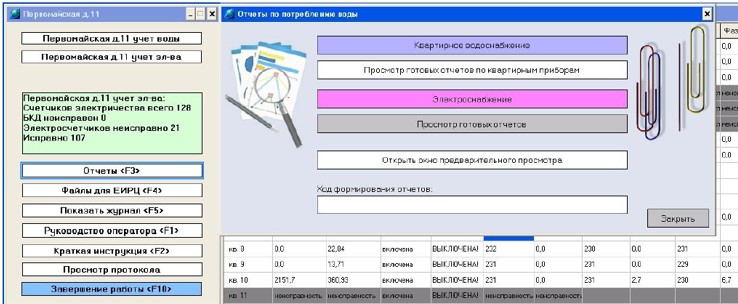

Краткое описание АРМ оператора поквартирного учета воды

ОБЗОР АППАРАТНЫХ СРЕДСТВ

Системы коммерческого учета тепла, воды, электроэнергии состоят из следующих компонентов:

  • измерительные компоненты - теплосчетчики классов С и В по ГОСТ Р 51649-2000 (с первичными преобразователями расхода, давления и температуры), счетчики холодной и горячей воды классов А и В по ГОСТ Р 50193.1-92, счетчики электрической энергии переменного тока классов 1 и 2 по ГОСТ 30207-94, ГОСТ 26035-83, класса 0,5 по ГОСТ 30206-94
  • связующие компоненты - проводные линии связи по интерфейсам RS-232, RS-485, СОС-95, CAN, Ethernet и т.п. с соответствующими блоками согласования протоколов обмена, GSM-каналы передачи данных; Wi-Fi радиоканалы передачи данных;оптоволоконные и оптические линии связи;
  • вычислительные компоненты - SCADA-система LanMon, система управления базами данных PostgreSQL;
  • вспомогательные компоненты - источники бесперебойного питания, блоки грозозащиты, принтеры и т.п.

В системах коммерческого учета используется различное связующее оборудование - блоки, разработанные МНПП САТУРН и серийно выпускаемое оборудование сторонних изготовителей.

Наименование блокаОсновные функции в системеТип блока
БПДД-RS, БПДД-RS-М Подключение одного прибора учета по интерфейсу RS-232. Подключение от 1 до 32 приборов учета по интерфейсу, RS-485. Подключение к мастер-устройству по интерфейсу СОС-95. Домовой учет тепла, электроэнергииПреобразователь интерфейсов
БПДД-CANПодключение от 1 до 32 приборов учета по интерфейсу CAN. Подключение к мастер-устройству по интерфейсу СОС-95. Домовой учет электроэнергииПреобразователь интерфейсов
БПДД-ЕПодключение приборов учета по интерфейсу RS-232, RS-485. Подключение к мастер-устройству по интерфейсу Ethernet уровня 10 Вase-T. Домовой учет тепла, электроэнергииПреобразователь интерфейсов
БТС-2Подключение приборов учета по число-импульсному интерфейсу. Подсчет и хранение количества электрических импульсов по 8 каналам. Подключение к мастер-устройству по интерфейсу СОС-95. Поквартирный учет потребления водыСумматор электрических импульсов счетчиков
БРК-КПодключение приборов учета к квартирному блоку БРК-К по число-импульсному интерфейсу. БРК-К суммирует и хранит количество электрических импульсов по 4 каналам. Измерение температуры поверхности трубы по 2 каналам. Возможность подключения реле давления. Передача информации на этажный блок БРК-Э по радиоканалу 433МГц. Поквартирный учет потребления водыСумматор электрических импульсов счетчиков
БРК-ЭСбор данных от квартирных блоков БРК-К по радиоканалу 433МГц. Подключение этажного блока БРК-Э к мастер-устройству по интерфейсу СОС-95.Преобразователь интерфейса
УСЛ-АРетрансляция информационных сигналов в интерфейсе СОС-95 с целью увеличения суммарной длины кабеля интерфейса СОС-95, создание ответвлений линии от основного луча. Электропитание блоков, подключенных к интерфейсу СОС-95Ретранслятор сигналов интерфейса СОС-95
УСЛ-ПРетрансляция информационных сигналов в интерфейсе СОС-95 с целью увеличения суммарной длины кабеля интерфейса СОС-95, создание ответвлений линии от основного луча. Ретранслятор сигналов интерфейса СОС-95
БКД-ММастер-устройство интерфейса СОС-95. Поддерживает до 255 адресных блоков интерфейса СОС-95. Электропитание блоков, подключенных к интерфейсу СОС-95. Работает под управлением компьютера системы. Подключение к управляющему компьютеру по интерфейсу RS-232.Мастер-устройство СОС-95
БКД-МЕМастер-устройство интерфейса СОС-95. Поддерживает до 255 адресных блоков интерфейса СОС-95. Электропитание блоков, подключенных к интерфейсу СОС-95. Имеется порт интерфейса RS-232 (RS-485) для подключения приборов учета. Работает под управлением компьютера системы. Подключение к управляющему компьютеру по интерфейсу Ethernet уровня 10 Вase-T.Мастер-устройство СОС-95
БКД-ПКМастер-устройство интерфейса СОС-95 и промышленный компьютер домового уровня системы. Поддерживает до 255 адресных блоков интерфейса СОС-95. Электропитание блоков, подключенных к интерфейсу СОС-95. Имеются порт интерфейса RS-232 (3 шт.), RS-485, Ethernet уровня 10/100 Вase-T для подключения приборов учета. Обеспечивает получение коммерческой, технической и служебной информации от счетчиков учета энергоресурсов и прочего оборудования ЕАСДКиУ, первичную обработку полученной информации с целью ее преобразования, нормирования и фильтрации, управление оборудованием домовой сети и его связи со SCADA-системой LanMon по сетям Ethernet с поддержкой протокола TCP-IP, Сдержит шлюз цифровой голосовой связи по H.323 (кодирование m-Law ITU-T G.711) между интерфейсами СОС-95 и Ethernet Мастер-устройство СОС-95
Домовой регистратор Промышленный компьютер домового уровня системы. Имеются порт интерфейса RS-232 (4 шт.), RS-485, Ethernet уровня 10/100 Вase-T для подключения приборов учета. Обеспечивает получение коммерческой, технической и служебной информации от счетчиков учета энергоресурсов и прочего оборудования ЕАСДКиУ, первичную обработку полученной информации с целью ее преобразования, нормирования и фильтрации, управление оборудованием домовой сети и его связи со SCADA-системой LanMon по сетям Ethernet с поддержкой протокола TCP-IP Промышленный компьютер
ГР-1Защита от перенапряжений на входах и выходах блоков, подключенных к воздушным участкам кабеля интерфейса СОС-95 Устройства грозозащиты
ГР-1ДЗащита от перенапряжений на выходах блоков с источником питания, подключенных к воздушным участкам кабеля интерфейса СОС-95 Устройства грозозащиты
БПСЭлектропитание блоков, подключенных к интерфейсу СОС-95Источники питания

Перечень поддерживаемых счетчиков тепла, воды, электроэнергии

Перечень поддерживаемых измерительных приборов

ОБЗОР ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Сертификаты

МНПП САТУРН является разработчиком комплекса программ SCADA-системы LanMon для коммерческого учета тепла, воды и электроэнергии. Все компоненты SCADA-системы LanMon зарегистрированы в Федеральной службе по интеллектуальной собственности, патентам и товарным знакам.

Свидетельство об официальной регистрации программы Управляющая программа домового регистратора
Свидетельство об официальной регистрации Программы ведения справочников измерительного оборудования ArchTool
Свидетельство об официальной регистрации программы Драйвер подключения оборудования к АРМ LanMon для операционной системы Windows OprosLib
Свидетельство об официальной регистрации программы Автоматизированное рабочее место оператора SCADA-системы АРМ LanMon
Свидетельство об официальной регистрации программы Сервер параметров реального времени - Сервер LanMon
Наименование программного продуктаНазначениеЛицензирование
АРМ LanMonИспользуется для построения интерфейса пользователя одного автоматизированного рабочего места оператора. Обеспечивает создание операторского интерфейса АРМ с графическими схемами объекта; получение данных от сервера параметров реального времени LanMon; получение данных от драйверов оборудования; получение данных от SQL сервера через механизм ADO: выполнение запросов, хранимых процедур, и т.д.; графики по произвольным данным; встроенный генератор отчетов; настраиваемые тревоги; манипуляция всеми объектами LanMon из программы на скрипте; обработчики событий по изменению значений параметров. Работает под управлением операционных систем Windows. АРМ LanMon может работать как с сервером параметров реального времени LanMon, так и без него. Используется PostgreSQL - система управления базами данных архивных (часовых, суточных, месячных, годовых) данных приборов учета. Базы данных нужны для построения отчетов по потреблению тепла, воды, электроэнергии Лицензируется из расчета на одно рабочее место. Требуется USB-ключ
OprosLibДрайвер подключения (опроса) оборудования для системы LanMon. Предназначен для осуществления информационного обмена с целью считывания данных и передачи команд управления подключенному внешнему оборудованию. Драйвер является прослойкой между программным обеспечением организации интерфейса оператора (HMI) и оборудованием диспетчеризируемого объекта. Программное обеспечение драйвера доступно для операционных систем MS Windows и Linux. При работе с оборудованием МНПП Сатурн программа бесплатна. При работе с оборудованием стороннего производителя, программа является платной и требуется установка USB-ключа. Стоимость лицензии зависит от типов и количества опрашиваемых приборов
ArchToolИспользуется совместно с отчетами по потреблению ресурсов. Программа выполняет следующие функции: ведение справочников базы архивных данных приборов учета; редактирование реквизитов приборов учета; редактирование реквизитов моделей приборов учета; добавление, редактирование, удаление организаций; добавление, редактирование, удаление ЦТП; импорт базы данных адресов строений Москвы (из таблицы БТИ). Лицензируется из расчета на одно рабочее место
Сервер LanMonПредназначен для организации сетевых информационных измерительных систем c несколькими рабочими местами АРМ LanMon и/или точками подключения к оборудованию – домовыми регистраторами, теплосчетчиками и счетчиками электрической энергии. Сервер LanMon производит передачу состояния каналов в системе LanMon в режиме реального времени. Сервер LanMon выполняет следующие задачи: обеспечение информационного взаимодействия всех программ комплекса LanMon в компьютерной сети по специальному протоколу на базе TCP/IP; ведение единой базы данных в режиме реального времени по текущему состоянию (срезу) каналов (кроме коммерческих архивов приборов учета); обеспечение синхронизации времени всех программ комплекса LanMon; мониторинг работоспособности подключенных программ клиентов или опросчиков; ведение электронной базы данных изменений состояния каналов в сервере PostgreSQL (кроме коммерческих архивов приборов учета); ведение резервной электронной базы данных изменений состояния каналов (кроме коммерческих архивов приборов учета); автоматическое извещение всех клиентов об изменении конфигурации дерева каналов; Работает под управлением операционных систем Windows98/ME, WindowsXP SP2, Windows NT4 SP6, Windows 2000/2003 serverЛицензируется из расчета на одно рабочее место. Требуется USB-ключ

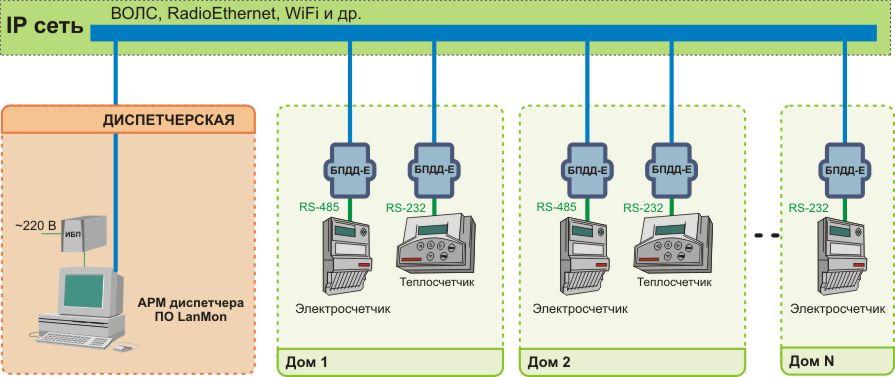

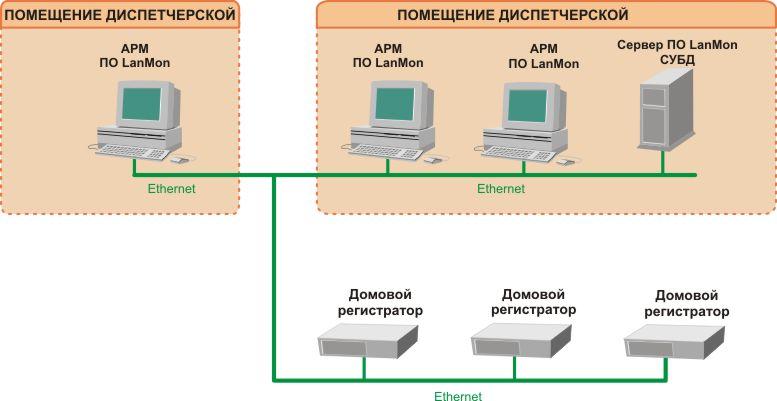

ПОДОМОВОЙ УЧЕТ. СБОР ПО INTERNET



Типовые решения построения автоматизированных информационно-измерительных систем коммерческого учета энергоресурсов ориентируют потребителя в выборе аппаратных и программных средств в зависимости от вида учитываемых энергоресурсов, уровня системы учета (поквартирный, домовой), наличия каналов передачи информации, необходимости построения многопользовательской системы. В типовых решениях учтен многолетний опыт построения систем.

Оснащение группы жилых зданий системой коммерческого учета домового потребления систем горячего и холодного водоснабжения, тепловой и электрической энергии с использованием линий связи, предоставляемые организацией-провайдером услуг доступа к сети Интернет

Диспетчерская, в которую осуществляется вывод данных, расположена в служебном помещении одного из оснащаемых зданий. Для сбора данных домовых приборов учета используются существующие TCPIP линии связи и каналобразующая аппаратура, предоставляемые организацией-провайдером услуг доступа к сети «Интернет». Требования к сети передачи данных: провайдер должен обеспечить подключение к сети Ethernet уровня 10Base-T (витая пара); выдать статические IP-адреса для блоков БПДД-Е.

Теплосчетчики и счетчики электрической энергии, оборудованные цифровым информационным интерфейсом RS-232 или RS-485, подключаются к блокам БПДД-Е. Блоки БПДД-Е устанавливаются в непосредственной близости от измерительных компонентов (подвальные помещения, помещения электрощитовых). Блоки БПДД-Е подключаются к информационной сети провайдера. В помещении диспетчерского пункта устанавливается автоматизированное рабочее место диспетчера на основе персонального компьютера с блоком бесперебойного питания. Компьютер, имеющий сетевой вход, подключается к информационной сети провайдера.

Используемое программное обеспечение на одно рабочее место (цены на 03.2009 г. без НДС)

ТипНазвание программного обеспечения Цена лицензии
АРМ LanMonПрограмма Атоматизированное рабочее место оператора. Цена лицензии за одну копию программы16875 руб.
Драйвер OprosLibДрайвер подключения оборудования к АРМ LanMon для операционной системы Windows. Цена лицензии включает в себя поддержку чтения архивных данных прибора учета. Работа с текущими данными приборов учета не требует лицензии. Цена лицензии за один драйвер.Цена определяется количеством приборов учета: 10 приборов — 13332 руб. 100 приборов — 112091 руб.
ArchToolПрограмма ведения справочника приборов учета воды и тепла. Цена лицензии за одну копию программы11250 руб.

Дополнительно требуются пусконаладочные работы по настройке программного обеспечения: составлении графической карты и привязке к конкретному району; настройке базы данных.

Расчет цены лицензии Драйвера OprosLib

Расчет цены лицензии на использование Драйвера OprosLib

Используемые технические средства (цены на 03.2009 г. без НДС)

ТипНазвание технического средстваЦена
БПДД-ЕБлок передачи данных с интерфейсом Ethernet. Подключается один теплосчетчик или электросчетчик по RS-232 Подключается до 4 теплосчетчиков или электросчетчиков по RS-485. Питание от 220 В, 50 Гц4163 руб.
Smart-UPS Источник бесперебойного питания. Рекомендуется Smart-UPS с интерфейсом RS-232до 2000 руб
ПЭВМКомпьютер АРМ, современная офисная комплектация, ОС Windows XPдо 25000 руб.

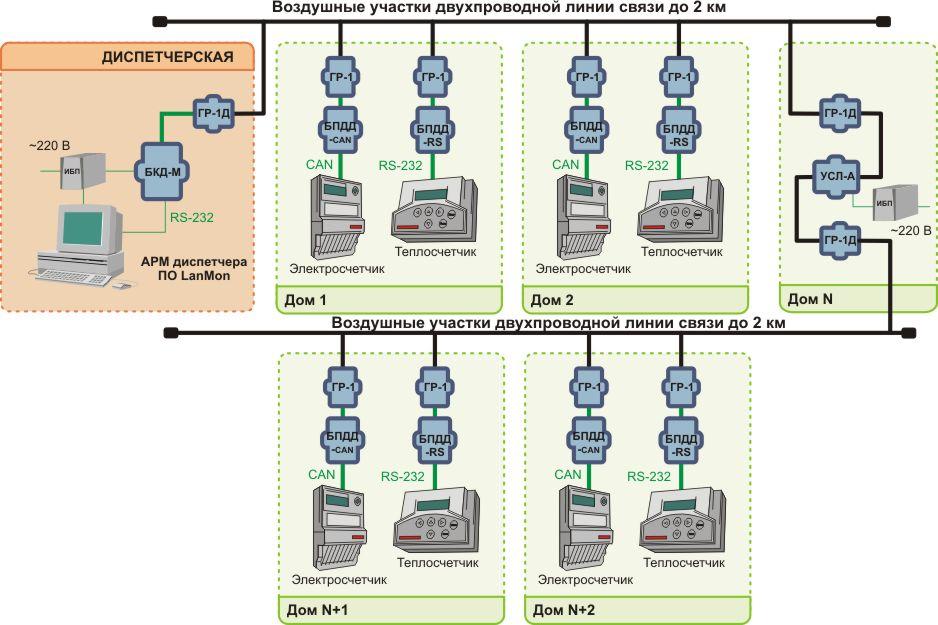

ПОДОМОВОЙ УЧЕТ. СБОР ПО ВОЗДУШНЫМ ЛИНИЯМ



Типовые решения построения автоматизированных информационно-измерительных систем коммерческого учета энергоресурсов ориентируют потребителя в выборе аппаратных и программных средств в зависимости от вида учитываемых энергоресурсов, уровня системы учета (поквартирный, домовой), наличия каналов передачи информации, необходимости построения многопользовательской системы. В типовых решениях учтен многолетний опыт построения систем.

Оснащение группы жилых зданий системой коммерческого учета домового потребления систем горячего и холодного водоснабжения, тепловой и электрической энергии с использованием воздушных линий связи. Диспетчерская, в которую осуществляется вывод данных, расположена в служебном помещении одного из оснащаемых зданий.

Для сбора данных домовых приборов учета используются линии связи СОС-95 медная «витая пара» или коаксиальный кабель, соединяющие оснащаемые строения. Между зданиями проложены воздушные участки линии связи. Сеть СОС-95 служит для осуществления цифрового двунаправленного обмена данными на скорости до 115 Кбит/с, кроме того, сеть служит для подачи напряжения питания на блоки БПДД. Теплосчетчики и счетчики электрической энергии, оборудованные цифровым информационным интерфейсом RS-232, RS-485 или CAN, подключаются к блокам БПДД соответствующей модификации: БПДД-RS, БПДД-CAN. Блоки БПДД устанавливаются в непосредственной близости от измерительных компонентов (подвальные помещения, помещения электрощитовых). Блоки соединяются информационно-питающей линией связи: медная «витая пара» (ТПП, П-274, П-268), либо коаксиальным кабелем (РК50-7). При проектировании системы, выполняется расчет линии связи при помощи программы «DCluch», который показывает возможное количество подключаемых блоков, необходимость применения усилителей сигнала УСЛ-А с дополнительным источником питания интерфейса СОС-95. Длина каждого луча линии связи достигает 2 км. Количество последовательно включенных усилителей может быть до 10 шт. В диспетчерском пункте установлено мастер-устройство интерфейса СОС-95 блок БКД-М, выполняющее роль преобразователя сигналов между портом RS-232 компьютера и домовой линии. Воздушные участки линии связи интерфейса СОС-95 защищены блоками грозозащиты: нас стороне блока с выходом источника питания, например, БКД-М, УСЛ-А, устанавливают блок ГР-1Д, на входе адресного блока БПДД устанавливается блок ГР-1. Количество адресных блоков БПДД, включая УСЛ-А, подключенных к одному мастер-устройству БКД-М не должно превышать 255. В помещении диспетчерского пункта устанавливается автоматизированное рабочее место диспетчера на основе персонального компьютера с блоком бесперебойного питания. Компьютер подключается к мастер-устройству БКД-М по интерфейсу RS-232.

Используемое программное обеспечение на одно рабочее место (цены на 03.2009 г. без НДС)

ТипНазвание программного обеспечения Цена лицензии
АРМ LanMonПрограмма Атоматизированное рабочее место оператора. Цена лицензии за одну копию программы16875 руб.
Драйвер OprosLibДрайвер подключения оборудования к АРМ LanMon для операционной системы Windows. Цена лицензии включает в себя поддержку чтения архивных данных прибора учета. Работа с текущими данными приборов учета не требует лицензии. Цена лицензии за один драйвер.Цена определяется количеством приборов учета: 10 приборов - 13332 руб. 100 приборов - 112091 руб.
ArchToolПрограмма ведения справочника приборов учета воды и тепла. Цена лицензии за одну копию программы11250 руб.

Дополнительно требуются пусконаладочные работы по настройке программного обеспечения: составлении графической карты и привязке к конкретному району; настройке базы данных.

Расчет цены лицензии Драйвера OprosLib

Расчет цены лицензии на использование Драйвера OprosLib

Используемые технические средства (цены на 03.2009 г. без НДС)

ТипНазвание технического средства Цена
БПДД-RSБлок передачи данных с интерфесом RS-232, RS-485. БПДД-RS(232) подключается один теплосчетчик или электросчетчик БПДД-RS(485) подключается до 4 теплосчетчиков или электросчетчиков3715 руб.
БПДД-CANБлок передачи данных с интерфесом CAN. Подключается до 32 электросчетчиков3715 руб.
БКД-ММастер-устройство интерфейса СОС-95. Подключается до 255 адресных блоков.4556 руб.
УСЛ-АРетранслятор интерфейса СОС-95. При необходимости удлинения домовой лини связи на 2 км4150 руб.
ГР-1, ГР-1ДБлок грозозащиты для воздушных участков кабеля связи. По количеству адресных блоков (для ГР-1). По количеству источников питания линии СОС-95 (для ГР-1Д)1001 руб.
Smart-UPS Источник бесперебойного питания. Рекомендуемый Smart-UPS с интерфейсом RS-232до 2000 руб.
ПЭВМКомпьютер АРМ оператора системы. Современный офисный, Windows XPдо 25000 руб.

GSM ДИСПЕТЧЕРИЗАЦИЯ ПРИБОРОВ УЧЕТА

ФЗ-261 «Об Энергосбережении и о повышении энергетической эффективности»

Необходимым условием реализации ФЗ-261 «Об Энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ» является оснащение жилых домов средствами измерений – общедомовыми приборами учета тепла, воды, электроэнергии, газа для получения достоверной информации о количестве потребления соответствующих энергоресурсов. Массовое оснащение приборами учета ставит перед эксплуатирующими организациями задачу своевременного и точного съема показаний приборов учета. Успешное решение этой задачи возможно только при автоматизации процесса сбора данных и минимизации затрат на организацию сети удаленного сбора показаний приборов учета.

GSM диспетчеризация приборов учета

Удаленное считывание показаний теплосчетчиков может осуществляться как по проводным линиям связи, так и по сети сотовой связи. GSM диспетчеризация приборов учета выгодна обслуживающей организации в случае, если:

  • много территориально удаленных друг от друга на значительные расстояния узлов учета; доступ к теплосчетчикам для снятия показаний вручную затруднен;
  • временные задержки поступления информации от приборов учета некритичны;
  • малый штат обслуживающего персонала.

Преимущества GSM диспетчеризации общедомовых теплосчетчиков:

  • удобство и быстрота получения архивных данных;
  • удаленный мониторинг основных параметров теплоносителя (давление, температура, расход) и работоспособности теплосчетчика в режиме реального времени;
  • использование уже существующей сети сотовой связи;
  • единый инструмент считывания показаний различных моделей теплосчетчиков;
  • нет нужды в ежемесячном обходе помещений;
  • нет проблемы доступа в помещения;
  • снижение численности персонала;
  • устранение «человеческого фактора» и ошибок;
  • легкость монтажа.

Поддержка большого перечня наиболее распространенных теплосчетчиков

На сегодня большинство городских зданий уже оснащены общедомовыми приборами учета тепла, как правило, различных производителей. Широкая номенклатура типов теплосчетчиков вызывает определенные трудности при выборе системы GSM диспетчеризации. Все крупные производители теплосчетчиков предлагают свои GSM модемы и программное обеспечение для диспетчеризации своих счетчиков по сети сотовой связи GSM. Главное отличие решения, предлагаемого МНПП САТУРН, это поддержка большого перечня наиболее распространенных теплосчетчиков. Список постоянно дополняется новыми приборами учета тепла, воды, газа, электроэнергии. Возможна разработка дайвера теплосчетчика, не включенного в перечень поддерживаемых приборов учета, при наличии образца счетчика и его протокола обмена.

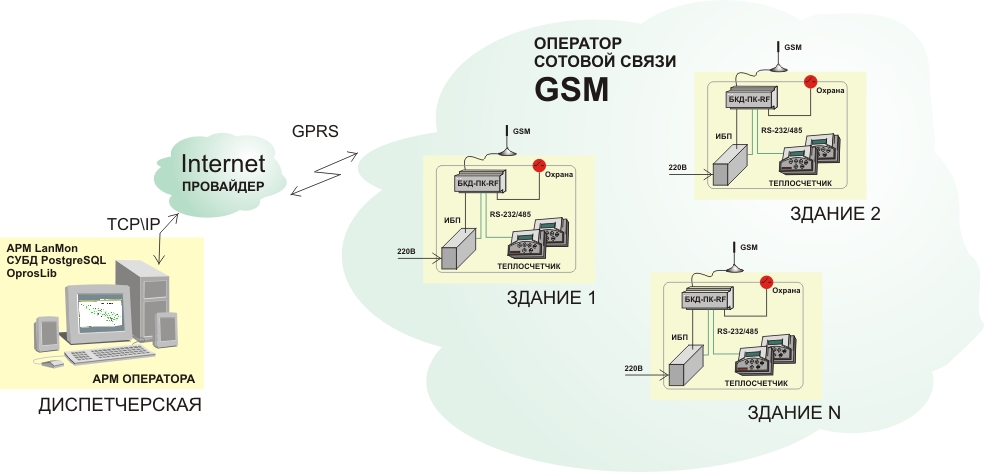

Обобщенная структура GSM GPRS диспетчеризации приборов учета

GSM GPRS диспетчеризация приборов учета

Система сбора показаний приборов учета по GSM состоит из автоматизированного рабочего места (АРМ) оператора, который расположен в едином диспетчерском пункте, и территориально рассредоточенных объектовых узлов учета, оснащенных приборами учета тепла. Сбор показаний осуществляется по сети сотовой связи GSM и Интернет. В каждый дом устанавливают защитный шкаф с контроллером БКД-ПК-RF и источником бесперебойного питания. К контроллеру подключаются приборы учета по интерфейсам RS-232, RS-485, Ethernet. БКД-ПК-RF осуществляет считывание архивных и текущих показаний прибора учета, отслеживает состояние источника бесперебойного питания, контролирует охранный датчик открытия дверцы шкафа. Внешняя антенна GSM позволяет найти место лучшего приема сигнала, что немаловажно при установке шкафа в подвале или электрощитовой. Осуществляется диагностика неисправностей теплосчетчика, разряда источника бесперебойного питания.

АРМ оператора представляет собой компьютер с установленным программным обеспечением системы диспетчеризации приборов учета – SCADA системой LanMon. АРМ LanMon отображает показания приборов учета и измеренные технологические параметры в табличной форме и в виде графиков, служит для управления работой системы, позволяет распечатывать отчеты по потреблению тепла, воды, газа и электроэнергии установленной формы, ведет электронный журнал событий, формирует тревожные сообщения при отказах теплосчетчиков или выходе значений температуры, давления за уставки. Драйвер OprosLib обеспечивает взаимодействие системы с приборами учета и передает полученную измерительную информацию в базу данных системы GSM диспетчеризации. Система управления базой данных PostgreSQL ведет базу архивных данных потребления тепла и других параметров теплоснабжения. АРМ LanMon лицензируется по количеству рабочих мест оператора. Драйвер OprosLib лицензируется по количеству приборов учета тепла. Сервисная программа RASOS предназначена для настройки и диагностики БКД-ПК-RF. Для работы системы диспетчеризации с конкретными объектами требуется определенный объем по настройке программноно обеспечения. МНПП САТУРН наилучшим образом справится с решением этой задачи в срок и без ошибок.

Система сбора данных с общедомовых теплосчетчиков по GSM требует единовременных затрат и периодической абонентской платы сотовому оператору и провайдеру сети Интернет.

Дополнительные функции

Система сбора данных с общедомовых теплосчетчиков по GSM имеет дополнительные функции:

  • съем показаний счетчиков электроэнергии, газа, воды
  • подключение дополнительных датчиков температуры, давления
  • наличие аналоговых и дискретных входов, релейных выходов для контроля и управления произвольным инженерным оборудованием здания
  • возможность программирования логики работы БКД-ПК-RF
  • контроль затопления подвала
  • дистанционное управление домовым освещением
  • идентификация обслуживающего персонала ключ Touch Memory
  • открывание электрозамка двери при помощи ключа Touch Memory
  • охранная сигнализация - контроль открытия двери подвала
  • пожарная сигнализация электрощитовых
  • сигнализация загазованности подвалов бытовым газом (при установке сигнализатора СМ-1)

Проверенные решения в каждой сфере ЖКХ

Управляющие организации ЖКХ, используя решения МНПП САТУРН для автоматизации зданий, могут развивать дальше свой бизнес по актуальным направлениям поквартирного учета воды, индивидуального учета тепла, электроэнергии, диспетчеризации инженерных систем зданий: лифтов и подъемников для инвалидов, автоматизации централизованных и индивидуальных тепловых пунктов, голосовой связи, охранной и пожарной сигнализации, биллинга энергоресурсов. Предлагаемые решения оснащения жилищного фонда системами диспетчеризации и коммерческого учета носят комплексный характер, основаны на единой технологии, имеют возможности для масштабирования и модернизации. МНПП САТУРН предлагает свой многолетний опыт и проверенные решения в каждой сфере ЖКХ.

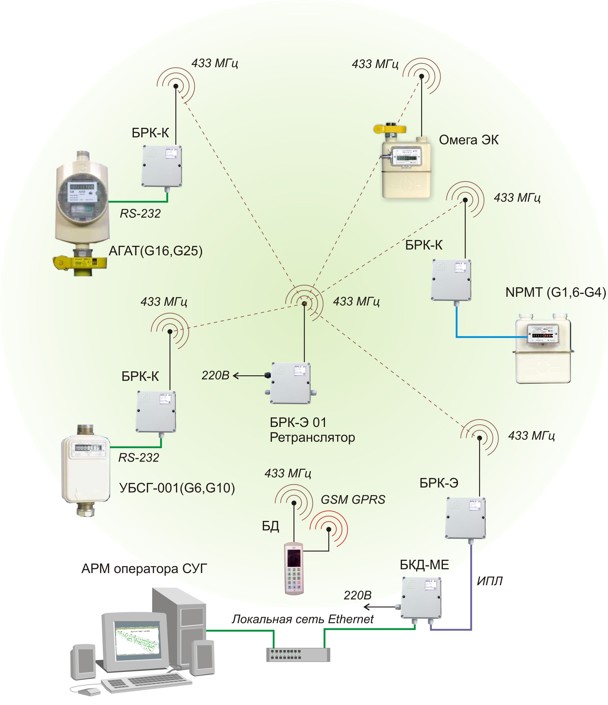

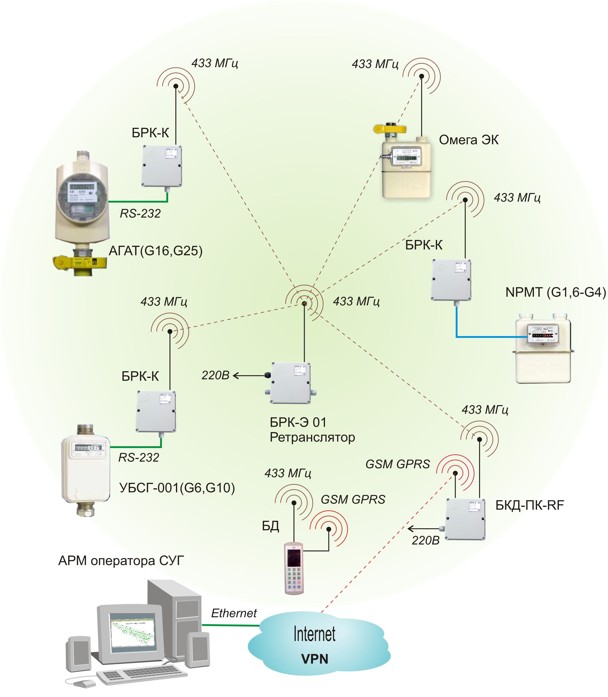

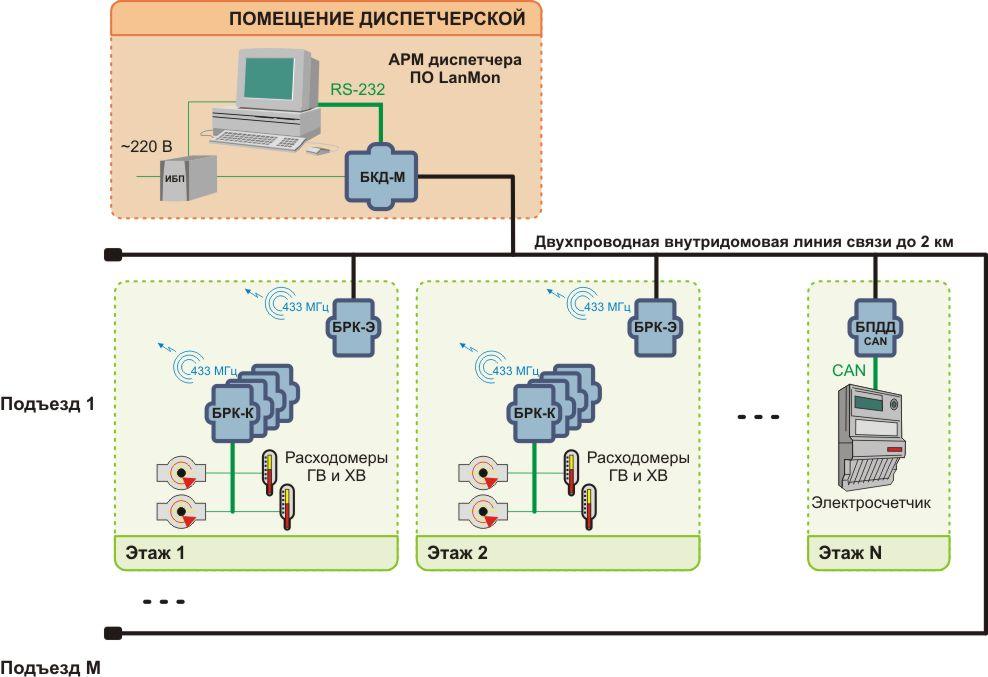

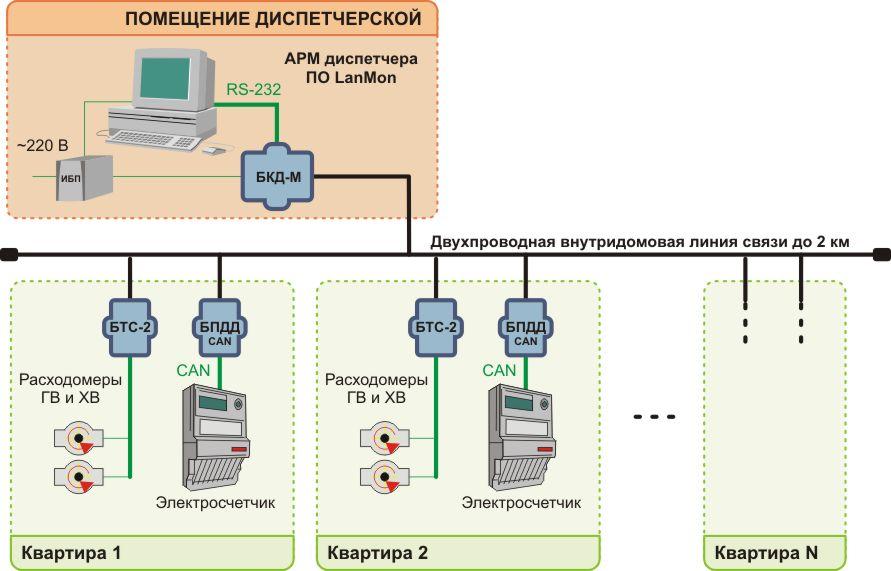

ПОКВАРТИРНЫЙ УЧЕТ. СБОР ПО РАДИОКАНАЛУ



Типовые решения построения автоматизированных информационно-измерительных систем коммерческого учета энергоресурсов ориентируют потребителя в выборе аппаратных и программных средств в зависимости от вида учитываемых энергоресурсов, уровня системы учета (поквартирный, домовой), наличия каналов передачи информации, необходимости построения многопользовательской системы. В типовых решениях учтен многолетний опыт построения систем.

Оснащение отдельного жилого здания системой коммерческого учета поквартирного потребления горячей и холодной воды и электрической энергии с использованием радиоканала 433МГц. Система с радиоконцентраторами БРК используется для сбора данных с квартирных приборов учета холодной и горячей воды в том случае, когда нет возможности или не целесообразно проложить проводную линию связи до квартирных приборов учета. Структурная схема оборудования системы, расположенного в доме, показана на рисунке. На каждом этаже здания установлены блоки радиоконцентратора БРК-Э, объединенные внутридомовой сетью на основе информационно-питающей линии (ИПЛ) интерфейса СОС-95. Этажный БРК-Э обслуживает квартирные блоки БРК-К, расположенные на этом этаже. В каждой квартире установлен блок БРК-К, к которому подключают до четырех счетчиков горячей (холодной) воды с импульсным выходом и два цифровых измерителя температуры поверхности труб подачи воды. Как правило к одному БРК-Э подключается 4 квартирных блока БРК-К, максимально 32 шт.

Информационная связь с квартирными блоками БРК-К происходит через установленные интервалы времени или при появлении аварийного события - при вскрытии корпуса БРК-К, обрыве или замыкании шлейфа прибора учета с цепью NAMUR, вскрытии корпуса прибора учета или вскрытии корпуса дополнительного шкафа. Канал управления БРК-К предназначен для отключения потребителя от магистрального трубопровода при аварийной ситуации, если установлен электроклапан на трубы. Использование в БРК-К энергосберегающих режимов работы обеспечивает время автономной работы БРК без замены встроенного литиевого элемента питания до четырех лет. Квартирные электросчетчики подключаются к блокам БПДД-CAN по интерфейсу CAN или к БПДД-RS по интерфейсу RS-232/485. Блоки БПДД подключаются к той же информационно-питающей инии, что и БРК-Э.

Для сбора данных блоков БРК-Э используются линии связи СОС-95 медная витая пара или коаксиальный кабель, соединяющие этажи всех подъездов оснащаемого жилого дома. Длина луча линии связи достигает 2 км, но при необходимости возможно увеличение длины линии связи за счет установки усилителей сигнала УСЛ-А. Диспетчерская, в которую осуществляется вывод данных, расположена в служебном помещении оснащаемого здания. В диспетчерском пункте установлено мастер-устройство интерфейса СОС-95 блок БКД-М, выполняющий роль преобразователя сигналов между портом RS-232 компьютера и домовой линии. Количество адресных блоков БРК-Э, БПДД, включая УСЛ-А, подключенных к одному мастер-устройству БКД-М не должно превышать 255.

В помещении диспетчерского пункта устанавливается автоматизированное рабочее место диспетчера на основе персонального компьютера с блоком бесперебойного питания. Компьютер подключается к мастер-устройству БКД-М по интерфейсу RS-232.

Используемое программное обеспечение на одно рабочее место (цены на 03.2009 г. без НДС)

ТипНазвание программного обеспеченияЦена лицензии
АРМ LanMonПрограмма Атоматизированное рабочее место оператора. Цена лицензии за одну копию программы16875 руб.
Драйвер OprosLibДрайвер подключения оборудования к АРМ LanMon для операционной системы Windows. Цена лицензии включает в себя поддержку чтения архивных данных прибора учета. Работа с текущими данными приборов учета не требует лицензии. Цена лицензии за один драйверЦена определяется количеством приборов учета: 10 приборов - 13332 руб. 100 приборов - 112091 руб.
ArchToolПрограмма ведения справочника приборов учета воды и тепла. Цена лицензии за одну копию программы11250 руб.

Дополнительно требуются пусконаладочные работы по настройке программного обеспечения: составлении графической карты и привязке к конкретному району; настройке базы данных.

Расчет цены лицензии Драйвера OprosLib

Расчет цены лицензии Драйвера OprosLib

Используемые технические средства

ТипНазвание технического средстваЦена
БРК-ККвартирный блок радиоконцентратора БРК. Подключается 4 счетчика воды2138 руб.
БРК-ЭЭтажный блок радиоконцентратора БРК. Подключаются все БРК-К на этаже (до 32)2925 руб.
БПДД-RSБлок передачи данных с интерфесом RS-232, RS-485. БПДД-RS(232) подключается один теплосчетчик или электросчетчик БПДД-RS(485) подключается до 4 теплосчетчиков или электросчетчиков3715 руб.
БПДД-CANБлок передачи данных с интерфесом CAN. Подключается до 32 электросчетчиков3715 руб.
БКД-ММастер-устройство интерфейса СОС-95. Подключается до 255 адресных блоков.4556 руб.
УСЛ-АРетранслятор интерфейса СОС-95. При необходимости удлинения домовой лини связи на 2 км4150 руб.
Smart-UPSИсточник бесперебойного питания. Рекомендуемый Smart-UPS с интерфейсом RS-232до 2000 руб.
ПЭВМКомпьютер АРМ оператора системы. Современный офисный, Windows XPдо 25000 руб.

Документация

Краткое описание АРМ оператора поквартирного учета воды

ПОКВАРТИРНЫЙ УЧЕТ. СБОР ПО ПРОВОДНОЙ ЛИНИИ



Типовые решения построения автоматизированных информационно-измерительных систем коммерческого учета энергоресурсов ориентируют потребителя в выборе аппаратных и программных средств в зависимости от вида учитываемых энергоресурсов, уровня системы учета (поквартирный, домовой), наличия каналов передачи информации, необходимости построения многопользовательской системы. В типовых решениях учтен многолетний опыт построения систем.

Оснащение отдельного жилого здания системой коммерческого учета поквартирного потребления горячей и холодной воды и электрической энергии с использованием проводных линий связи. Система с проводными линиями связи до квартирных счетчиков холодной и горячей воды в том случае, когда целесообразно проложить проводную линию связи до квартирных приборов учета, например, в строящихся домах. Структурная схема оборудования системы, расположенного в доме, показана на рисунке. На каждом этаже здания установлены блоки БТС-2 и БПДД, объединенные внутридомовой сетью на основе информационно-питающей линии интерфейса СОС-95. Счетчики воды с импульсным интерфейсом (8 шт.) подключаются к блокам БТС-2, расположенным на этаже. Возможно использование цепи контроля целостности шлейфа счетчика (цепь NAMUR). Квартирные электросчетчики подключаются к блокам БПДД-CAN по интерфейсу CAN или к БПДД-RS по интерфейсу RS-232/485. Блоки БПДД подключаются к той же информационно-питающей линии, что и БТС-2. Для сбора данных блоков БТС-2, БПДДЭ используются линии связи СОС-95 медная «витая пара» или коаксиальный кабель, соединяющие этажи всех подъездов оснащаемого жилого дома. Длина луча линии связи достигает 2 км, но при необходимости возможно увеличение длины линии связи за счет установки усилителей сигнала УСЛ-А.

Диспетчерская, в которую осуществляется вывод данных, расположена в служебном помещении оснащаемого здания. В диспетчерском пункте установлено мастер-устройство интерфейса СОС-95 блок БКД-М, выполняющий роль преобразователя сигналов между портом RS-232 компьютера и домовой линии. Количество адресных блоков БТС-2, БПДД, включая УСЛ-А, подключенных к одному мастер-устройству БКД-М не должно превышать 255. В помещении диспетчерского пункта устанавливается автоматизированное рабочее место диспетчера на основе персонального компьютера с блоком бесперебойного питания. Компьютер подключается к мастер-устройству БКД-М по интерфейсу RS-232.

Используемое программное обеспечение на одно рабочее место - цены на 03.2009 г.

ТипНазвание программного обеспеченияЦена лизензии
АРМ LanMonПрограмма Атоматизированное рабочее место оператора. Цена лицензии за одну копию программы16875 руб.
Драйвер OprosLibДрайвер подключения оборудования к АРМ LanMon для операционной системы Windows. Цена лицензии включает в себя поддержку чтения архивных данных прибора учета. Работа с текущими данными приборов учета не требует лицензии. Цена лицензии за один драйвер.Цена определяется количеством приборов учета: 10 приборов - 13332 руб. 100 приборов - 112091 руб.
ArchToolПрограмма ведения справочника приборов учета воды и тепла. Цена лицензии за одну копию программы11250 руб.

Дополнительно требуются пусконаладочные работы по настройке программного обеспечения: составлении графической карты и привязке к конкретному району; настройке базы данных.

Расчет цены лицензии Драйвера OprosLib

Расчет цены лицензии Драйвера OprosLib

Используемые технические средства - цены на 03.2009 г.

ТипНазвание технического средстваЦена
БТС-2Блок тарифицированного счета импульсов счетчиков. Подключается 8 счетчиков воды4948 руб.
БПДД-RSБлок передачи данных с интерфесом RS-232, RS-485. БПДД-RS(232) подключается один теплосчетчик или электросчетчик БПДД-RS(485) подключается до 4 теплосчетчиков или электросчетчиков3715 руб.
БПДД-CANБлок передачи данных с интерфесом CAN. Подключается до 32 электросчетчиков3715 руб.
БКД-ММастер-устройство интерфейса СОС-95. Подключается до 255 адресных блоков4556 руб.
УСЛ-АРетранслятор интерфейса СОС-95. При необходимости удлинения домовой лини связи на 2 км4150 руб.
Smart-UPSИсточник бесперебойного питания. Рекомендуемый Smart-UPS с интерфейсом RS-232до 2000 руб.
ПЭВМКомпьютер АРМ оператора системы. Современный офисный, Windows XРдо 25000 руб.

Документация

Краткое описание АРМ оператора поквартирного учета воды

МНОГОПОЛЬЗОВАТЕЛЬСКИЕ СИСТЕМЫ



Система использует архитектуру клиент-сервер. Это дает возможность построения многопользовательской системы учета ресурсов масштаба города. Многопользовательские вычислительные системы используются в том случае, если требуется вывод информации на несколько специализированных АРМ. В этом случае требуется установка ПО Сервер LanMon. Сервер LanMon производит передачу состояния каналов в системе LanMon в режиме реального времени. Также Сервер LanMon необходим, если в системе используются несколько промышленных компьютеров с установленными драйверами OprosLib. Все АРМ LanMon и Сервер LanMon, домовые регистраторы подключаются по компьютерной сети по специальному протоколу на базе TCP/IP.

Используемое программное обеспечение - цены на 03.2009 г.

ТипНазвание программного обеспеченияЦена лицензии
АРМ LanMonПрограмма Атоматизированное рабочее место оператора. Цена лицензии за одну копию программы16875 руб.
Сервер LanMonЛицензия на сервер, как и его цена зависит от количества обрабатываемых параметров (каналов). Теплосчетчик имеет в среднем 15 параметров.Цена определяется количеством параметров: 150 - 21000 руб. 2000 - 100000 руб.
ArchToolПрограмма ведения справочника приборов учета воды и тепла. Цена лицензии за одну копию программы11250 руб.

ПОКВАРТИРНЫЙ КОММЕРЧЕСКИЙ УЧЕТ
ВОДЫ, ГАЗА, ЭЛЕКТРОЭНЕРГИИ

Система коммерческого поквартирного учета воды, электроэнергии и газа построена на базе автоматизированной информационно-измерительной системы ЕАСДКиУ производства МНПП САТУРН. Система учета предназначена для измерений, коммерческого поквартирного учета объема, расхода горячей и холодной воды, природного газа, количества электроэнергии, мониторинга параметров систем энергоснабжения, сбора, хранения, визуального представления, документирования результатов измерений и информации о потреблении воды, газа и электроэнергии при коммерческих расчетах между потребителем и водо- , газо-, энергоснабжающей организацией.

Типовая структурная схема  системы автоматического сбора данных с квартирных счетчиков воды, газа и электроэнергии

Информационно-измерительной система коммерческого поквартирного учета воды, газа и электроэнергии состоит из компьютера автоматизированного рабочего места (АРМ) оператора системы, установленного в диспетчерском пункте и обслуживающего группу домов (микрорайон), информационной компьютерной сети передачи данных с каналообразующей аппаратурой – рекомендуется использование уже существующей сети провайдера, например, волоконно-оптической сети, Wi-Fi радиоканала, а также счетчиков воды, газа, электроэнергии, регистраторов, блоков счета импульсов БТС-2, БРК-К, установленных в жилых домах и преобразователи интерфейсов БПДД-RS. БПДД-CAN. Управление системой и контроль ее работы осуществляется с единого автоматизированного рабочего места АРМ оператора системы учета на основе типового персонального компьютера. Информация о потребленном объеме воды, газа и электроэнергии по каждой квартире отображается на мониторе АРМ оператора в виде таблиц и графиков. Для документирования статистической информации о работе систем ГВС, ХВС, электроснабжения АРМ оператора оснащен принтером.

ИИС ЕАСДКиУ позволяет использовать в своем составе счетчики различных производителей, например, ЗАО «ИНКОТЕКС», ОАО «Концерн Энергомера», ЗАО «Компания ВЕРЛЕ», ООО «Ценнер-Водоприбор ЛТД», ЗАО «Газдевайс» и др. Как правило, это квартирные счетчики наиболее известных производителей, которые уже установлены в жилищном фонде. Поддерживаются счетчики электроэнергии производства Меркурий 230, Меркурий 200 , ЦЭ6827 , СЭБ-2А, СОЭИ-5/60-Х «Сапфир», счетчики холодной и горячей воды ETKI-15, ETWI-15, ETK-N-15, ETW-N-15, ВСХд-15, ВСГд-15, «Берегун», WFK, WMK, WFW, WMW, система беспроводного съема данных «Радио Пульсар», дистанционный регистратор «Энергоучет-1» и др. Квартирные счетчики воды, газа оснащены импульсным выходом «сухой контакт». Квартирные счетчики электроэнергии оснащены интерфейсом передачи данных RS-232, RS-485, CAN.

Съем данных с квартирных счетчиков холодной и горячей воды осуществляется одним из двух способов:

  • по проводным линиям связи - счетчики подключаются к блокам счета импульсов БТС-2;
  • по радиоканалу 433 МГц - счетчики подключаются к квартирным БРК-К, которые передают информацию по радиоканалу в этажный БРК-Э.

В первом случае БТС-2 установлен на этаже и принимает данные от 4 квартир, а во втором случае в каждой квартире устанавливают по одному БРК-К и один БРК-Э на этаж.

Пример отображения информации на АРМ оператора

Импульсные сигналы пропорциональные объему воды, формируемые счетчиками воды, поступают в блоки БТС-2 или БРК-К, которые суммируют количество импульсов по каждому каналу. БТС-2, БРК-К содержат встроенный источник питания, обеспечивающий счет импульсов в течение 6 лет. Затем измерительная информация по домовой проводной информационно-питающей линии интерфейса СОС-95 считывается мастер-устройством БКД-МЕ из блоков БТС-2, БРК-Э. Далее измерительная информация поступает по сети в компьютер АРМ оператора, который с установленной периодичностью считывает данные от всех счетчиков воды, газа и электроэнергии.

Подсистема поквартирного коммерческого учета газа аналогична подсистеме учета воды. Единственное отличие — используются только БРК-К, т.е. связь осуществляется только по радиоканалу 433 МГц. Счетчики газа подключаются к квартирным радиоконцентраторам БРК-К.

Для учета электроэнергии используются счетчики электрической энергии, к которым подключены преобразователи интерфейсов БПДД-RS, БПДД-CAN. Принцип работы подсистемы коммерческого поквартирного учета электроэнергии заключается в считывании измерительной информации с квартирных счетчиков электроэнергии в блоки передачи данных БПДД-RS по проводному интерфейсу RS-485 или в БПДД-CAN по проводному интерфейсу CAN. Затем измерительная информация по домовой проводной информационно-питающей линии интерфейса СОС-95 считывается мастер-устройством БКД-МЕ из блоков БПДД-RS, БПДД-CAN. Далее измерительная информация поступает по сети в компьютер АРМ оператора.

Все данные о объемах воды, газа и электроэнергии поступает в базу данных системы коммерческого учета. База данных установлена на том же компьютере. АРМ оператора обеспечивает отображение объема горячей и холодной воды, измеренного квартирными водосчетчиками, объема газа, количества электроэнергии, напряжения, тока и других параметров электроснабжения. АРМ формирует документированные отчеты по параметрам потребления воды, газа и электроэнергии на основе запроса к базе данных системы коммерческого учета. АРМ оператора формирует справку о потреблении воды, газа и электроэнергии по квартирным приборам учета за заданный отчетный период времени. Отчеты представляют собой специально сформированные документы, установленной формы, содержащие информацию о потреблении воды, газа и электроэнергии квартирой по заданному адресу за заданный интервал времени. Также АРМ осуществляет экспорт обработанной измерительной информации в заданном формате файлов в автоматизированную систему начисления оплаты за пользование жилищно-коммунальными услугами.

Дополнительно АРМ оператора позволяет в ручном режиме дистанционно отключать подачу воды и электроэнергии в квартиру при помощи блоков управления БИУ-Р, которые подключены к отсечным клапанам подачи воды или к магнитным пускателям. Отключение воды или электроэнергии происходит при поступлении в БИУ-Р команд из диспетчерского пункта. БИУ-Р формирует сигнал реле для отключения отсечного клапана воды, установленного на вводе в квартиру. БИУ-Р формирует сигнал реле для отключения магнитного пускателя, установленного на вводе в квартиру.

Система коммерческого поквартирного учета воды, газа и электроэнергии может быть построена в рамках отдельного дома, района, города – в любых местах, где имеется возможность подключения к локальной или глобальной вычислительной сети. Возможна работа системы по выделенным VPN-каналам через поставщиков Интернет-услуг.

МНПП САТУРН является разработчиком программного обеспечения системы коммерческого поквартирного учета воды и электроэнергии ЕАСДКиУ. Свидетельство об официальной регистрации программ для ЭВМ №2006611209, №2003611878, №2006611211. Автоматизированная информационно-измерительная система ЕАСДКиУ сертифицирована в России как средство измерения: сертификат RU.C.34.010.A №25611 и зарегистрирована в Государственном реестре средств измерения под №32974-06.


СИСТЕМА УЧЕТА ПРИРОДНОГО ГАЗА ПО РАДИОКАНАЛУ 433 МГц



Автоматизированная информационно-измерительная система сбора показаний индивидуальных счетчиков газа по радиоканалу на нелицензируемой частоте 433 МГц предназначена для измерений, коммерческого учета объема природного газа по ГОСТ 5542-87, сбора, хранения, визуального представления, документирования результатов измерений и информации о потреблении газа абонентами при коммерческих расчетах между потребителями и газоснабжающей организацией. Область применения системы – коммерческий учет в сетях и объектах газоснабжения жилищно-коммунального хозяйства, в коттеджах. сельских домах и проч.

Основные преимущества системы сбора показаний по радиоканалу 433 МГц

Система учета газа по радио обладает рядом привлекательных свойств для эксплуатирующей или управляющей организации:

  • отсутствует обход счетчиков газа и доступ в помещения собственников;
  • быстрота и удобство снятия показаний;
  • точность снятия показаний, исключение ошибок из-за человеческого фактора;
  • уменьшение штата обслуживающего персонала;
  • ведение счетов абонентов и автоматизация выписки квитанций на оплату (биллинг газа);
  • возможность дистанционного перекрытия подачи газа абоненту в случае задолженности;
  • частотный диапазон 433 МГц не требует лицензий и каких-либо разрешений контролирующих органов;
  • расчет текущего баланса потребления газа и выявление фактов неисправности счетчиков газа, саботажа их работы, несанкционированного подключения к газораспределительной сети;
  • снижение затрат на монтаж за счет отсутствия проводных линий связи до квартирных модулей;
  • независимость квартирного модуля БРК-К от сети питания (встроенная литиевая батарея).
  • сбор информации с объектов в центральный диспетчерский пункт по существующим типовым каналам связи: сети провайдера Интернет, сети оператора сотовой связи GSM GPRS.

Эти факторы ведут к снижению издержек при эксплуатации счетчиков газа.

Автоматизированная информационно-измерительная система сбора показаний индивидуальных счетчиков газа по радиоканалу 433 МГц – территориально распределенная система, проектируется для конкретных объектов. Установка системы на месте эксплуатации осуществляется в соответствии с проектной документацией и эксплуатационной документацией на входящие в нее компоненты. Управление системой дистанционного сбора показаний счетчиков газа и контроль ее работы осуществляется с единого автоматизированного рабочего места (АРМ) оператора на базе типового персонального компьютера. Для документирования статистической информации о работе системы и отчетов по потреблению газа АРМ оснащен принтером. Система построена на основе программного обеспечения SCADA-системы «LanMon» и системы управления базами данных «PostgreSQL».

Функциональные возможности системы удаленного сбора показаний счетчиков газа:

  • автоматический подсчет значений объема газа нарастающим итогом и регистрация значений объема в базе данных для каждого абонента;
  • визуальное отображение значения объема газа нарастающим итогом для каждого счетчика газа;
  • сбор, хранение в базах данных и документирование измерительной и прочей информации о работе системы учета газа;
  • формирование справок (отчетов) по потреблению газа, вывод их на печать;
  • регистрация сообщений о работе системы в электронном журнале;
  • встроенный непрерывный контроль работоспособности основных элементов системы;
  • расчет платежей за природный газ, ведения индивидуальных денежных счетов абонентов-потребителей, учета поступления платежей и расходования денежных средств;
  • оперативное отключение подачи газа абоненту в случае задолженности оплаты;
  • расчет баланса потребления газа по группе абонентов в реальном масштабе времени;
  • подключение внешнего сигнализатора загазованности природным газом.

Условия эксплуатации системы – в соответствии с нормативно-технической документацией на компоненты системы согласно рабочему проекту, но не менее:

  • температура окружающего воздуха от -40 °С до +55 °С;
  • относительная влажность окружающего воздуха до 95% при 35 °С без конденсации влаги;
  • атмосферное давление от 84 до 106 кПа.

Перечень счетчиков газа

МодельНаименование и номер Госреестра РФИнтерфейс
NPMT Счетчики газа объемные диафрагменные NPMT G1,6 - G6, №20969-06Имп. выход
Омега ЭКСчетчики газа объемные диафрагменные с автоматической температурной компенсацией Омега ЭК, Омега ЭК К G1,6 - G6, №40612-09М-Bus, радиоканал 433 МГц
УБСГ 001Счетчики газа ультразвуковые УБСГ 001 G6-G10, № 19678-05RS-232
АГАТСчетчики газа ультразвуковые АГАТ G16-G25, № 21918-06RS-232

Варианты построения систем

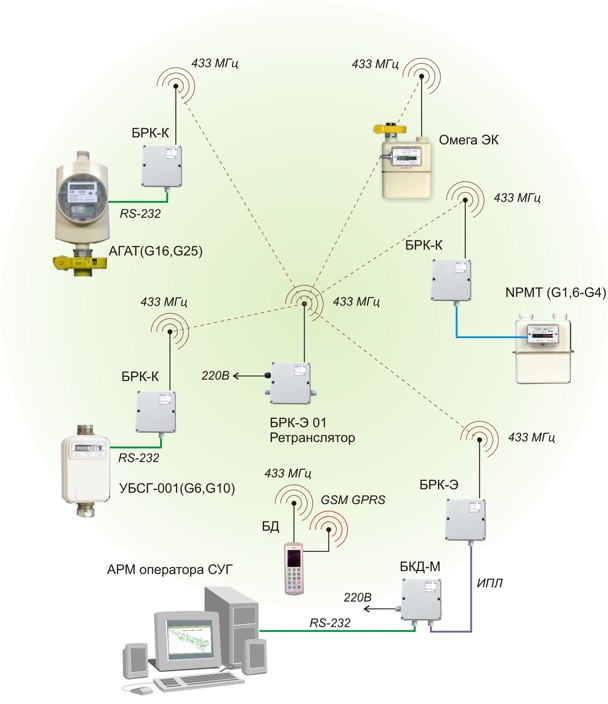

Типовые структурные схемы систем учета газа на основе радиоканала 433 МГц показаны на рисунках ниже. Эти варианты отличаются только способами вывода информации в диспетчерский пункт на АРМ оператора системы.

Система сбора показаний счетчиков газа с выводом на локальный АРМ оператора

Система сбора показаний счетчиков газа по радиоканалу 433 МГц с выводом на локальный АРМ оператора

На рисунке показана структурная схема системы учета газа с выводом информации на локальный АРМ оператора. В типовом варианте у абонентов могут быть установлены счетчики газа NPMT, Омега ЭК, УБСГ 001 или Агат в зависимости от требуемого расхода газа. Счетчик NPMT подключается к квартирному радиоконцентратору БРК-К по телеметрическому выходу. Счетчики УБСГ 001, Агат подключаются к квартирному радиоконцентратору БРК-К по интерфейсу RS-232. Блоки БРК-К, счетчики Омега ЭК содержат встроенный элемент питания, обеспечивающий автономную работу в течение нескольких лет. Информация об объеме газа от счетчиков поступает квартирный радиоконцентратор БРК-К, который подсчитывает количество импульсов счетчика NPMT или считывает показания со счетчиков УБСГ 001, Агат по интерфейсу RS-232, и, в свою очередь, раз в час передает данные по радиоканалу связи на частоте 433 МГц в этажный радиоконцентратор БРК-Э. Счетчики Омега ЭК содержат встроенный радиомодуль и передают показания по радиоканалу 433 МГц напрямую в БРК-Э. Типовая дальность действия радиоканала составляет 50-300 м. Для увеличения дальности действия радиоканала между БРК-К, Омега ЭК и БРК-Э используются ретрансляторы БРК-Э 01. Количество последовательных зон ретрансляции 10. Ретрансляторы БРК-Э 01 запитываются от сети 220 В. Показания счетчиков, считанных по радиоканалу блоком БРК-Э поступают по информационно-питающей линии в контроллер БКД-М. Контроллер позволяет построить систему из этажных концентраторов БРК-Э в количестве до 255 шт. и длиной линии до 2 км. В случае необходимости длина ИПЛ может быть увеличена до 20 км при помощи усилителей сигнала УСЛ-А. Контроллер БКД-М запитывается от сети 220 В. Информация, считанная контроллером, поступает по интерфейсу RS-232 на АРМ оператора системы учета газа. Пункт сбора информации расположен в том же районе, поселке, где установлена система. Сбор информации по радиоканалу может осуществляться также при помощи портативного считывателя показаний СПП-1. Информация из СПП-1 может быть перенесена на АРМ оператора по интерфейсу USB или быть передана в центральную диспетчерскую по сети GSM GPRS.

Система сбора показаний счетчиков газа с выводом информации по сети Ethernet

Система сбора показаний счетчиков газа по радиоканалу 433 МГц с выводом информации по сети Ethernet

На рисунке показана структурная схема системы учета газа с выводом информации на АРМ оператора по локальной сети Ethernet уровня 10Base-T провайдера услуг Интернет. Эта система аналогична приведенной выше.

Система сбора показаний счетчиков газа с выводом информации по сети GSM GPRS

Система сбора показаний счетчиков газа по радиоканалу 433 МГц с выводом информации по сети GSM GPRS

На рисунке показана структурная схема системы учета газа с выводом информации на центральный АРМ оператора по сети мобильной связи GSM. Информация от счетчиков газа поступает по радиоканалу 433 МГц на контроллер БКД-ПК-RF. Далее, контроллер передает информацию по сети сотовой связи стандарта GSM по протоколу пакетной передачи данных GPRS на сервер системы по соединению VPN и помещает ее в базу данных приборов учета. Сервер системы постоянно подключен к сети Интернет по GPRS. Клиентами сервера являются автоматизированные рабочие места операторов системы АРМ, которые получают информацию в режиме реального времени. Информационное взаимодействие между сервером и АРМ операторов осуществляется по сетевому протоколу TCP-IP. Сервер может быть расположен на компьютере АРМ оператора. В системе возможно несколько АРМ операторов.

Программное обеспечение системы учета газа

Система "Учет энергоресурсов" позволяет вести базу данных абонентов и личных счетов, отслеживать поступление платежей и выписывать квитанции на оплату за газ, поддерживает расчет небаланса группы счетчиков, например, квартирных и общедомового.

Система позволяет оперативно отключать подачу газа абонентам в случае неуплаты при помощи отсечных клапанов. Клапан подключается к БРК-К или счетчику газа Омега ЭК. Управление клапаном осуществляет оператор АРМ дистанционно по радиоканалу 433 МГц.

Автоматизированная информационная система "Учет энергоресурсов"

Автоматизированная информационно-измерительная система сбора показаний индивидуальных счетчиков газа по радиоканалу
Презентация Австоматизированной системы коммерческого учета природного газа для бытовых потребителей АСКУГ (10 Мб)

МОНИТОРИНГ И ДИСПЕТЧЕРИЗАЦИЯ
ВОДОЗАБОРНЫХ СООРУЖЕНИЙ ПО GSM

Назначение

Система диспетчеризации водозабора (артезианской скважины) предназначена для автоматизированного дистанционного контроля и управления работой подъемных насосов, коммерческого учета объема воды и электроэнергии, измерения давления воды, напряжения сети питания, тока потребления, охранной, пожарной сигнализации, контроля доступа, контроля затопления с передачей информации в центральный диспетчерский пункт по сети сотовой связи GSM.

Решаемые задачи

Задачи, решаемые системой диспетчеризации водозаборных скважин по GSM:

  • централизованный дистанционный контроль технического состояния насосов;
  • повышение безопасности за счет исключения человеческого фактора из процесса управления, снижения аварийности оборудования, своевременного обнаружения аварии, пожара или проникновения посторонних лиц в павильон или подземную камеру;
  • объективные измерения и контроль давления, объема воды, температуры воздуха, тока потребления, напряжения сети питания, количества электроэнергии;
  • снижение потребления электроэнергии за счет регулирования процесса заполнения накопительного резервуара;
  • увеличение срока службы оборудования;
  • снижение затрат на эксплуатацию за счет снижения штата обслуживающего персонала, оперативного обнаружения аварии оборудования.

Система отвечает требованиям Пособия по проектированию автоматизации и диспетчеризации систем водоснабжения (к СНиП 2.04.02-84).

Система диспетчеризации артезианских скважин обеспечивает снижение затрат на эксплуатацию водозаборных сооружений косвенным способом за счет непрерывного мониторинга работы насосов, контрольно-измерительных приборов и своевременного предупреждения аварий, удобного и быстрого дистанционного съема показаний счетчиков воды, электричества, датчиков давления, температуры, сохранности оборудования скважины за счет охранной и пожарной сигнализации, сокращения численности персонала и количества выездов. Водозаборные скважины территориально рассредоточены, сбор данных по каналу GPRS сети сотовой связи GSM является наиболее предпочтительно как с технической точки зрения, так и экономически выгодным.

Презентация системы диспетчеризации водозаборных скважин по GPRS (4 Мб)

Состав системы диспетчеризации водозаборных узлов по GSM

Система диспетчеризации водозаборных узлов по GSM

Система диспетчеризации скважин состоит из шкафов диспетчеризации, устанавливаемых в каждом водозаборном узле и центрального компьютера автоматизированного рабочего места АРМ диспетчера. Для работы системы требуется сервер. Сервер и АРМ устанавливаются в центральном пункте. Водозаборные узлы, которых в системе может быть до 200 шт., связаны с сервером системы по каналу сотовой связи GPRS, используется защищенное соединение VPN. Также к серверу подключается одно или несколько АРМ диспетчера. Сервер служит для сбора данных от всех территориально распределенных ВЗУ, фильтрации и маршрутизации данных при передаче на АРМ диспетчера. АРМ дисппетчера служит для отображения информации, полученной от шкафов диспетчеризации водозаборных скважин, в удобном для оператора виде на графической карте, оперативного управления системой, выдачи тревожных сообщений, построения графиков и таблиц, архивирования, формирования отчетов и сводок. Система поддерживает несколько АРМ диспетчеров.

Поддержание требуемого уровня качества водоснабжения потребителей

Поддержание требуемого уровня качества водоснабжения потребителей достигается счет контроля непрерывности подачи воды, измерения давления воды на выходе, учета объема отпущенной воды, уровня воды в накопительном резервуаре. Датчики давления с аналоговым токовым выходом (4-20) мА подключаются к контроллеру БКД-UPS (до 4 датчиков). Учет объема воды осуществляется счетчиком воды, имеющим импульсный выход. Счетчик воды подключается к контроллеруБКД-UPS. Диспетчер может посмотреть как текущие значения давления воды в виде таблицы или графика, так и статистические часовые, ежесуточные сводки по расходу воды. В случае выхода давления за допустимые пределы (настраиваются) АРМ формирует тревожные извещения диспетчера.

Контроль работы насосов ВЗУ

Шкаф управления глубинным насосом формирует сигналы о состоянии насоса "Работа", "Авария" вида "сухой контакт". Сигналы состояния насоса поступают от шкафа управления на дискретные входы контроллера БКД-UPS (до 3 сигналов). Управление насосом возможно при помощи выходных сигналов контроллера БКД-UPS. Система определяет текущее состояние насосов, подсчитывает время его непрерывной работы, моторесурс, осуществляет чередование работы основного и резервного насосов. В случае сбоев обеспечивается автоматический перезапуск насосов. Также измеряется потребляемый ток (3 фазы) и мощность насоса при помощи счетчика электроэнергии. На АРМ диспетчера отображаются измеренный ток потребление насоса, состояние насоса (работа, авария, выключен). В случае аварии формируется тревожное извещение для диспетчера.

Контроль затопления ВЗУ

Для контроля затопления водозаборного узла в случае аварийных прорывах воды используется электродница, установленная в приямке павильона. Два электрода подключаются к контроллеру БКД-UPS. Информация о затоплении передается на АРМ диспетчера, где формируется тревожное извещение.

Контроль энергоэффективности ВЗУ

Для коммерческого учета электроэнергии, потребляемой водозаборным узлом, используется счетчик электроэнергии, который по интерфейсу RS-485 подключается к контроллеру БКД-ПК-RF. Современные счетчики также измеряют напряжение, ток и мощность. Это позволяет осуществлять контроль качества электроснабжения водозаборного узла. Все измеренные текущие параметры, а также архивы электросчетчика передаются на компьютер АРМ диспетчера. там они отображаются в виде таблиц, графиков и отчетов. Измерение потребляемой мощности позволяет оценивать энергоэффективность водозаборного узла - потребление мощности на 1 куб. м выработанной воды.

Охранно-пожарная сигнализация и контроль доступа

Помещение павильона водозаборной скажины оборудуются охранной и пожарной сигнализацией. В качестве охранных датчиков могут использоваться различные извещатели с выходом "сухой контакт", например, магнито-контактные ИО 102-20 на входную дверь, или объемные инфракрасные RX-40QZ, реагирующие на движение. Эти охранные извещатели подключаются к контроллеру БКД-UPS. Также имеется магнито-контактный датчик открытия дверцы шкафа диспетчеризации, который подключается к контроллеру БКД-ПК-RF. В качестве пожарных датчиков могут использоваться дымовые извещатели ИП 212-58, которые подключаются к БКД-UPS. В случае открытия входной двери ВЗУ, открытия дверцы шкафа диспетчеризации или обнаружения движения в помещении ВЗУ или появлекния дыма система формирует тревожное извещение на АРМ диспетчера.

Для контроля доступа в помещение ВЗУ используются электронные ключи-идентификаторы iButton, выдаваемые обслуживающему персоналу. При прибытии персонала на ВЗУ ключ прикладывается к считывателю кода ключа, которые подключен к контроллеру БКД-UPS. Считанный код ключа пересылается диспетчеру. Ключ также может использоваться для постановки ВЗУ на охрану при уходе персонала.

Основные технические характеристики

ПараметрЗначение
1Количество опрашиваемых ВЗУ200
2Каналы передачиGSM 900/1800, Ethernet
3Сетевой протоколGPRS, TCP/IP
4Время обновления информации, с1-3*
5Интерфейсы датчиков и приборовRS-232, RS-485, (0-20) мА, (0-10) В, сухой контакт
6Диапазон измерения температуры воды, С0-60
7Диапазон измерения температуры воздуха, С-40 … +60
8Диапазон измерения объемного расхода воды, м.куб/ч0,6-4000
9Диапазон измерения давления воды, бар0-25
10Диапазон измерения объема воды, м.куб.0-99 999
11Пределы допускаемой относительной погрешности при измерении объема воды, %, не болееКласс А, В по ГОСТ 50193.1-92
12Пределы допускаемой абсолютной погрешности при измерении температуры воды, С, не более(0,6+0,004t)
13Пределы допускаемой относительной погрешности при измерении давления воды, %, не более2
14Пределы допускаемой относительной погрешности при измерении электрической энергии, %, не болееКласс 1,0 и 2,0 по ГОСТ 30207-94, класс 0,5 по ГОСТ 30206-94
15Пределы допускаемой относительной погрешности при измерении текущего времени, %, не более0,1
16Напряжение питания частотой 50 Гц компонентов, В187-242
17Потребляемая мощность, ВА, не более 25
18Средний срок службы, лет, не менее12

*- зависит от загруженности сети сотовой связи GSM.

Возможности расширения

Система диспетчеризации водозаборных узлов по GSM позволяет простым способом значительно расширить возможности по контролю и управлению оборудования ВЗУ. Это достигается за счет добавления новых модулей, которые подключаются к контроллеру БКД-UPS по информационно-питающей линии. Количество модулей до 255 шт. Система позволяет реализовать такие функции, как автоматическое поддержание заданной температуры воздуха в павильоне при помощи электрообогревателя для обеспечения работы агрегатов в зимний период, автоматическое управление вентиляцией для поддержания заданной влажности воздуха.

МодульНазначение
БИУ-DINБлок управляющий: 8 входов контроля "сухой контакт", 8 выходов управления 220 В - 0,1 А. Управление вентиляторами, насосами и другми силовыми устройствами
БТС-2Блок счета импульсов 8 счетных каналов, контроль обрыва линии связи
БАД-8Блок аналоговых датчиков: 4 токовых входа (4-20) мА, 4 входа напряжения ±10 В
ОПДРадиоволновый охранный объемный извещатель для влажных помещений позволяет обнаруживать движение человека

Автоматизированное рабочее место АРМ диспетчера

Система диспетчеризации водозаборных сооружений по GSM

АРМ диспетчера водозаборных станций позволяет составлять таблицы, графики и документировать отчеты о работе ВЗУ, содержащие за установленный период:

  • объем, давление и температуру отпущенной воды;
  • средний расход отпущенной воды;
  • длительность перебоев в снабжении водой потребителя;
  • количество аварийных перебоев и отказов;
  • количество профилактических остановок;
  • баланс произведенного и отпущенного объемов воды;
  • количество потребленной электроэнергии;
  • потребляемую мощность и токи;
  • удельной энергоэффективности на произведенный кубометр воды;
  • ресурс двигателей насосов;
  • загрузку насосов;
  • температуры воздуха помещения;
  • уровня воды в дренажных приямках;
  • уровня воды в накопительном резервуаре;
  • срабатываний охранной сигнализации;
  • контроля доступа персонала в помещение;
  • срабатываний пожарной сигнализации;
  • время затраченное на проведение сервисных работ;
  • скорость реагирования оперативного и технического персонала на сигнал аварии и время устранения неисправности.

Рабочие условия эксплуатации

Условия эксплуатации компонентов системы диспетчеризации водозаборных скважин по GSM – в соответствии с нормативно-технической документацией на компоненты системы согласно проекту, но не менее:

  • температура окружающего воздуха (5 – 50) С;
  • относительная влажность окружающего воздуха до 95 % при 35 С;
  • атмосферное давление (84 – 106) кПа.

Программное обеспечение

Программное обеспечение системы диспетчеризации водозаборных скважин по GSM:

  • сервер LanMon;
  • рабочее место диспетчера АРМ LanMon.

Сервер может быть организован как эксплуатирующей организацией и установлен на тот же компьютер, что и АРМ диспетчера, так и быть взят в аренду на оборудовании МНПП САТУРН с ежемесячной абоненетской платой - услуга "Дата-Центр".

Настройка программного обеспечения

Программное обеспечение АРМ диспетчера и сервер должны быть настроены на работу с конкретными объектами системы. Настройка может быть выполнена эксплуатирующей организацией самостоятельно или специалистами МНПП САТУРН.


ПОДДЕРЖКА

Проектирование



МНПП САТУРН предлагает оптимальные варианты построения информационно-измерительных систем ЕАСДКиУ коммерческого учета тепла, воды, электроэнергии и газа для жилищно-коммунального хозяйства на стадиях технического проекта и рабочего проектирования. По исходным данным, предоставленным заказчиком и на основе предпроектного обследования, будет уточнен состав технических средств и программного обеспечения ИИС. На выходе заказчик получает рабочий проект, выполненный в соответствии с действующими правилами и нормами. ИИС ЕАСДКиУ является сложной технической системой. Стадия проектирования - это гарантия работоспособности и успешной эксплуатации информационно-измерительной системы коммерческого учета энергоресурсов.

Монтаж



МНПП САТУРН выполнит квалифицированный монтаж технических средств информационно-информационной системы ЕАСДКиУ.

Пуско-наладочные работы



МНПП САТУРН выполнит весь комплекс работ по пуско-наладке технических средств и программного обеспечения информационно-измерительной системы ЕАСДКиУ, в том числе:

  • настройка режимов контроллеров и каналообразующей аппаратуры;
  • настройка преобразователей интерфейсов;
  • создание графической схемы и интерфейса взаимодействия с оператором автоматизированного рабочего места (АРМ);
  • создание драйверов взаимодействия с новыми моделями теплосчетчиков, электросчетчиков, счетчиков газа;
  • создание установленных форм отчетов (справок, сводок, ведомостей), файлов для предоставления в расчетные центры;
  • создание базы данных коммерческого учета;
  • индивидуальная и комплексная проверка работоспособности ИИС.

Обучение



МНПП САТУРН проводит курсы индивидуального обучения по проектированию, монтажу, настройке и эксплуатации информационно-измерительных систем ЕАСДКиУ. Обучение платное. Требовния к обучаемым - базовое профессиональное образование, знание основ программирования и построения сетей.

Эксплуатация



МНПП САТУРН оказывает услуги по техническому обслуживанию, метрологической поверке и информационному обеспечению систем коммерческого учета энергоресурсов ЕАСДКиУ. Своевременное и квалифицированное техническое обслуживание позволяет поддерживать систему постоянно в работоспособном состоянии и существенно снизить риски получения недостоверной информации. Услуга - информационное обеспечение предполагает периодическое предоставление владельцу системы коммерческого учета достоверной выходной информации, формируемой системой - отчетов, сводок, ведомостей за расчетный период, передача файлов в расчетные центры.


МЫ НОВОСТИ СИСТЕМЫ ПРАЙС УСЛУГИ РЕШЕНИЯ ПУБЛИКАЦИИ
работаем на движке KINETIX :)
elapsed time 0.346 secработаем на движке KINETIX :)
