Коммерческий учет воды, электроэнергии, газа

Коммерческий индивидуальный учет воды, газа, электроэнергии

Автоматизированная информационно-измерительная система коммерческого учета ЕАСДКиУ предназначена для индивидуального учета потребления горячей и холодной воды, газа и электроэнергии для многоквартирных жилых зданий, индивидуальных домов, поселков. Система коммерческого учета обеспечивает:

  • автоматический сбор информации от квартирных сумматоров импульсов, к которым подключены индивидуальные счетчики воды, газа, электроэнергии, как по проводным линиям связи (БТС-2), так и по радиоканалу 433 МГц (БРК-К);
  • три способа снятия показаний сумматоров счетчиков (автоматический дистанционный, с помощью портативного устройства съема информации, ручной);
  • ведение счетов абонентов, учет прихода и расхода денежных средств по абонентам, поддержка различных тарифных планов, расчет по предоплате (авансу) или расчет в кредит, выставление счетов абоненту;
  • визуальное отображение измеренных значений объема воды, газа, количества электроэнергии абонентов на компьютере диспетчера в табличной и графической форме;
  • формирование отчетов (сводок) установленного образца по потреблению воды, газа, электроэнергии, редактирование формы отчета, просмотр и вывод на печать;
  • оперативное дистанционное отключения подачи газа, воды, электроэнергии абоненту за неуплату;
  • извещение абонентов о состоянии счета и об отключении энергоресурса по SMS-сообщениям;
  • расчет разности (баланс) между количеством поставленного и потребленного энергоресурса (вода, газ, электроэнергия, тепло).

Отличительные особенности система коммерческого учета:

  • большое количество моделей поддерживаемых расходомеров и электросчетчиков;
  • снятие показаний квартирных сумматоров счетчиков по проводной (БТС-2) и беспроводной линии связи (БРК);
  • централизованное электропитание адресных блоков системы по единой двухпроводной линии связи и питания;
  • в проводных системах (БТС-2) питание и цифровая связь осуществляется по одной и той же линии связи;
  • в беспроводных системах (БРК-К) используется разрешенная частота 433 МГц;
  • модульность и простая расширяемость (поселок, район, город);
  • вывод информации в диспетчерский пункт по сети TCP/IP (локальная, VPN провайдера, WiFi, GPRS GSM);
  • интеграция с системой биллинга «Учет энергоресурсов» разработки МНПП САТУРН;
  • три уровня разграничения доступа к функциям системы (общий, администратор, супервизор);
  • формирование файлов электронной отчетности в формате DBF для передачи в другие расчетные системы.

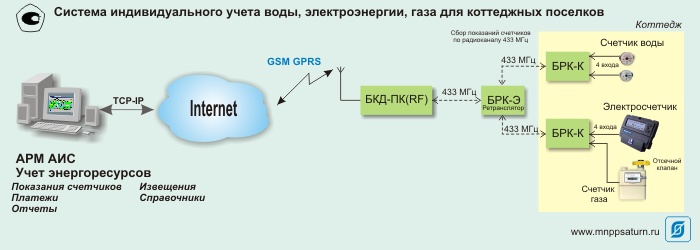

Автоматизированная система учета воды, электроэнергии, газа для коттеджных поселков

Автоматизированная система учета газа, воды и электроэнергии для коттеджных поселков

Система учета воды, электроэнергии и газа для коттеджных поселков состоит из индивидуальных приборов учета газа, воды, электроэнергии с импульсным выходом, подключенных к квартирному сумматору БРК-К. Возможно использование счетчиков с встроенной цепью контроля обрыва линии связи (цепь NAMUR). Счетчики газа Омега ЭК, оснащенные радиоканалом 433 МГц, подключаются без дополнительных БРК-К. Регистрацию показаний счетчиков Омега ЭК и сумматоров БРК-К осуществляет устройство сбора данных БКД-ПК (RF) по радиоканалу 433 МГц, которое, обычно, расположено в центре поселка. Передача информации в центральный диспетчерский пункт осуществляется по сети мобильной связи GSM. Компьютер диспетчерского пункта должен быть подключен к сети Интернет. Возможно прямое подключение БКД-ПК (RF) к персональному компьютеру диспетчера. Радиус действия радиоканала 433 МГц в открытой местности составляет до 300 м. Для увеличения дальности действия радиоканала используются ретрансляторы БРК-Э 01. Для расчета с абонентами и выставления счетов на оплату используется система биллинга «Учет энергоресурсов». При наличии общего прибора учета на поселок система учета газа, воды и электроэнергии позволяет вести расчет не баланса показаний индивидуальных и общего прибора учета для выявления утечек, хищений газа, воды, электроэнергии. Возможно дистанционное отключение подачи газа при оснащении счетчиков газа Омега ЭК отсечным клапаном. БРК-К формирует сигнал для отключения подачи воды при использовании соответствующего клапана. Отключение подачи электроэнергии осуществляется при помощи дополнительных блоков БИУ или БИУ-Р с магнитным пускателем.

В самом простом варианте системы учета воды, электроэнергии и газа для коттеджных поселков используются только квартирные БРК-К и программа «Учет энергоресурсов» для выставления счетов на оплату. Считывание показаний счетчиков во время обхода поселка осуществляется при помощи портативного компьютера, оснащенного радиомодулем USB-433, или при помощи специализированного портативного устройства съема показаний.

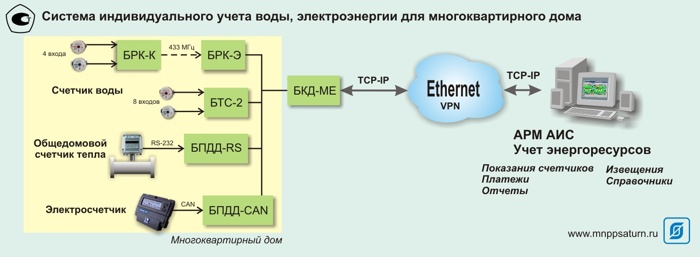

Автоматизированная система учета газа, воды и электроэнергии для многоквартирных жилых домов

Автоматизированная система учета газа, воды и электроэнергии для многоквартирных жилых домов

Система учета воды, электроэнергии и газа для многоквартирных жилых домов состоит из индивидуальных приборов учета газа, воды, электроэнергии, оснащенных импульсным выходом, установленных в квартирах. Счетчики подключаются к блоку тарифицированного счета БТС-2 при помощи проводных линий связи. Возможно использование радиоканала 433 МГц при подключении счетчиков к квартирному модулю радиоконцентратора БРК-К. Возможно использование счетчиков газа Омега ЭК, оснащенных радиоканалом 433 МГц без дополнительных БРК-К. Электросчетчики с интерфейсом CAN или RS-485 подключаются к блоку передачи данных БПДД-CAN или БПДД-RS. Сбор показаний счетчиков осуществляет контроллер БКД-МЕ по внутридомовой двухпроводной информационно-питающей линии, к которой подключены БТС-2, БПДД-RS. БПДД-CAN, БРК-Э. Передача информации в центральный диспетчерский пункт осуществляется по компьютерной сети Ethernet с использованием технологии VPN. На компьютере диспетчерского пункта установлена база данных и система биллинга «Учет энергоресурсов». Система учета воды, электроэнергии и газа дистанционно считывает из счетчиков текущую и архивную информацию.

Автоматизированная система коммерческого учета газа, воды и электроэнергии поддерживает следующие индивидуальные приборы учета:

  • счетчики воды с импульсным выходом СХИ, СГИ, ЕТK, ETW, ВСГд, ВСХд,WFK2, WFW2, ВМХ, ВМГ, СКБИ, МТ 50QN-T, ВСЭ, Берегун, Саяны;
  • счетчики газа с импульсным выходом NPMT, ОМЕГА-T, Gallus 2000, УБСГ 001;
  • счетчики газа с радиоканалом 433 МГц ОМЕГА ЭК, ОМЕГА ЭК К;
  • счетчики электроэнергии Меркурий 200, Меркурий 230, ЭЭ8003, ЦЭ6827М1, ЦЭ6827М, ЦЭ6822, ПСЧ-3ТА.

Возможно согласование подключения других моделей приборов учета.

Перечень счетчиков воды, электроэнергии и газа, поддерживаемых системой учета

Программное обеспечение системы коммерческого учета газа, воды и электроэнергии

МНПП САТУРН является разработчиком комплекса программ SCADA-системы LanMon для коммерческого учета тепла, воды, газа и электроэнергии.

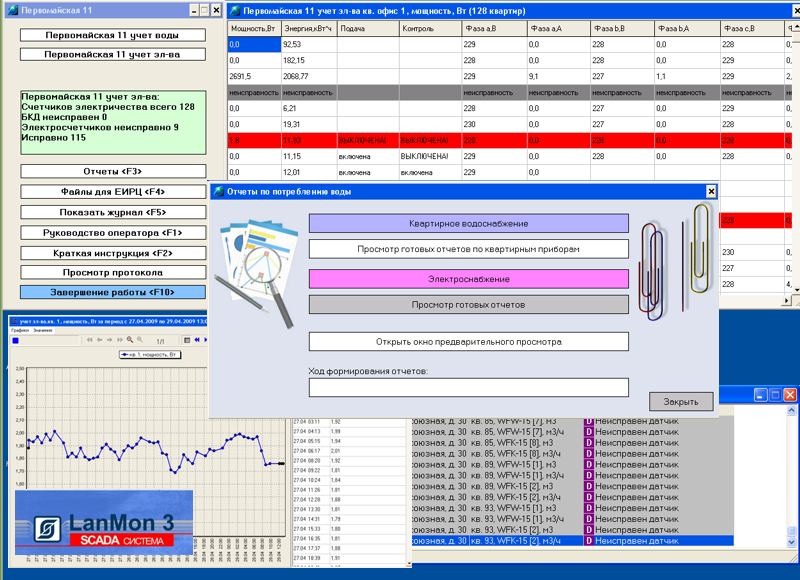

В минимальном составе для системы коммерческого индивидуального учета газа, воды и электроэнергии со счетчиками с импульсным выходом потребуется программное обеспечение КВАРТИРА, предназначенное для организации одного рабочего места диспетчера. Программное обеспечение КВАРТИРА основано на LanMon и используется для построения интерфейса пользователя одного автоматизированного рабочего места оператора — сбора показаний счетчиков, отображения информации на графических планах объекта, построение графиков и таблиц, создание отчетов.

SCADA-система LanMon для коммерческого учета тепла, воды, газа и электроэнергии

Для выставления счетов и учета оплаты абонентов за предоставленные воду, газ и электроэнергию необходимо приобрести программу - автоматизированную информационную систему «Учет энергоресурсов». Если в системе используются счетчики электроэнергии, тепла и газа с информационным интерфейсом RS-232, RS-485, CAN, то необходимо дополнительно приобрести драйвер OprosLib. Лицензия драйвера определяет количество счетчиков. Сервер LanMon предназначен для организации сетевых информационных измерительных систем c несколькими рабочими местами АРМ LanMon и/или точками подключения к оборудованию – домовыми регистраторами, теплосчетчиками и счетчиками электрической энергии. Сервер LanMon производит передачу состояния каналов в системе LanMon в режиме реального времени.

Программное обеспечение ПО КВАРТИРА системы индивидуального учета воды, газа, электроэнергии
Квитанция на оплату газа, воды, электроэнергии

Автоматизированная информационная система АИС УЧЕТ ЭНЕРГОРЕСУРСОВ (биллинговая система учета газа, воды, электроэнергии) предназначена для автоматизации расчетов за газ, воду и электроэнергию с абонентами. Расчеты в биллинговой системе производятся как по предоплате от абонента (авансу), так и в кредит. Система биллинга формирует платежные извещения и квитанцию на оплату воды, газа, электроэнергии для абонентов.

Система биллинга воды, газа, электроэнергии АИС УЧЕТ ЭНЕРГОРЕСУРСОВ

Качество и сертификаты

На российском рынке систем автоматизированного сбора данных и коммерческого учета энергоресурсов МНПП САТУРН работает с 2000 года. При нашем участии системами сбора данных оснащены районы Москвы: все районы ЦАО, Аэропорт, Савеловский, Беговой, Академический, Выхино, Жулебино, Метрогородок, ГУП Жилищник, город Зеленоград. Системами нашего производства в настоящее время оснащаются города Мурманск, Пермь, Магнитогорск, Выборг, Архангельск, Сочи, Киев (Украина), Минск (Беларусь), пригород Ташкента (Узбекистан) и другие. Система менеджмента качества МНПП САТУРН имеет сертификат соответсвия ИСО 9001-2008. Автоматизированная информационно-измерительная система ЕАСДКиУ зарегистрирована в Государственном реестре России под № 32974-06. Автоматизированная информационно-измерительная система ЕАСДКиУ зарегистрирована в Государственном реестре Республики Беларусь под РБ 03 23 3875 08. Автоматизированная информационно-измерительная система ЕАСДКиУ совместима с АСУ «ЕИРЦ», принадлежащей ГУ «Инженерные службы» г. Москвы (ГУ «ИС»).

Сертификат соответствия ИСО 9001-2008 системы менеджмента качества МНПП САТУРН
Сертификат об утверждении типа средства измерения системы коммерческого учета воды, электроэнергии, тепла и газа РФ
Сертификат об утверждении типа средства измерения системы коммерческого учета воды, электроэнергии, тепла и газа Республика Беларусь
Акт о совместимости с АСУ ЕИРЦ ГУ ИС (pdf)

Типовой проект системы учета газа, воды и электроэнергии

- адрес для запроса типового проекта оснащения дома, заказа системы и технической поддержки.

Заказ системы учета газа, воды и электроэнергии

Для заказа системы учета газа, воды и электроэнергии необходимо сообщить о марке и количестве счетчиков воды, электроэнергии, газа, количестве точек учета, планируемых каналах связи, количестве рабочих мест диспетчера и т.п. По вопросам заказа оборудования обращаться по адресу:

  • 125319, Москва, 4-я ул. 8 Марта, д.3,
  • тел./факс +7(499)152-99-66, +7(499)152-83-00.
  • Контактное лицо: Лутовинин Алексей Владимирович.

Подробная информация об системе учета воды, электроэнергии и газа
Презентация Автоматизированной системы коммерческого учета газа АСКУГ для бытовых потребителей (10 Мб)
