АВТОМАТИЗАЦИЯ ОБЪЕКТА С ВЫВОДОМ СИГНАЛОВ ПО GSM

Решение показывает пример автоматизации промышленного объекта с контролем сигналов из удаленной диспетчерской. Предполагается, что сигналы объекта необходимо контролировать в круглосуточном режиме. Использование сетей GSM оправдано в случаях, когда объект не имеет телефонной линии, выделенной линии, доступа к сети «Интернет» и других способов связи с диспетчерской пункта централизованного наблюдения. При передаче данных используется протокол GPRS, что позволяет объекту круглосуточно оставаться на связи с диспетчерской. Передача данных ведется через сеть «Интернет», поэтому оборудование диспетчерской должно иметь постоянный канал для подключения к сети.

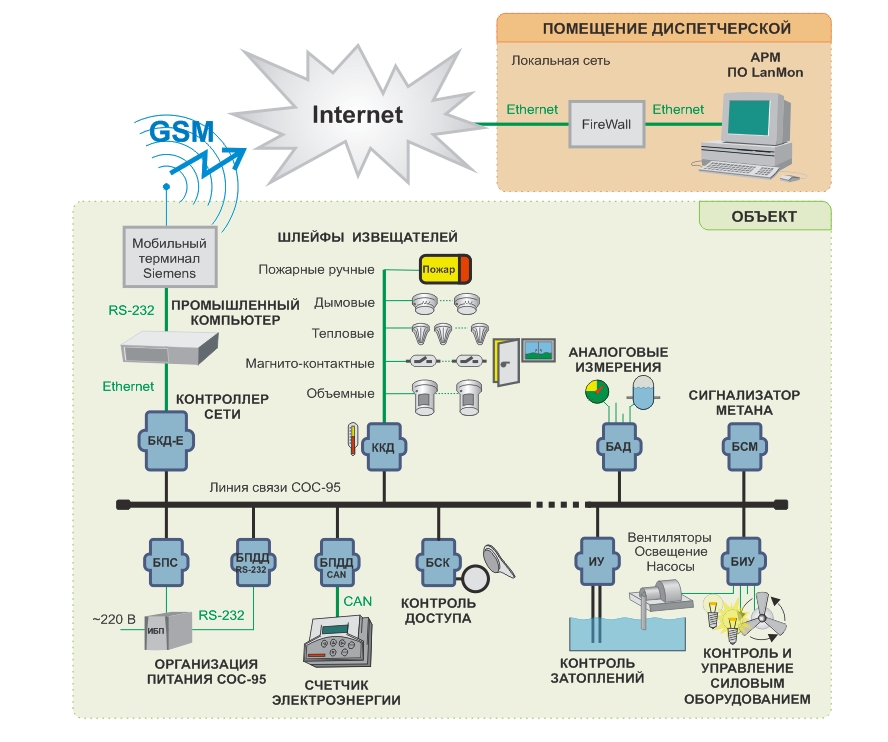

Общее описание системы

Объект оснащается набором различных контроллеров для сбора данных и управления оборудованием. Количество и состав контроллеров на объекте определяется задачами автоматизации. В качестве объединительной шины нижнего уровня используется сеть СОС-95. Сеть СОС-95 представляет собой двухпроводную шину, объединяющую контроллеры. Сеть СОС-95 служит для осуществления цифрового двунаправленного обмена данными на скорости до 115 Кбит/с, кроме того, сеть служит для подачи напряжения питания на контроллеры системы.

Основным контроллером объекта является блок контроля датчиков с интерфейсом “Ethernet” (БКД-Е). Устройство оборудовано интерфейсом СОС-95 для управления сетью с подключенными к ней контроллерами. БКД-Е осуществляет сбор показаний со всех прочих устройств шины СОС-95 не реже чем один раз в секунду. БКД-Е имеет часы реального времени, встроенную память для регистрации событий, программу автоуправления. Программа автоуправления служит для реализации алгоритма функционирования объектовой системы и разрабатывается в ходе проектирования. Контроллер БКД-Е подключается к промышленному компьютеру (ПК) по интерфейсу Ethernet.

Предполагаемый состав системы

1. Охранная и пожарная сигнализации

Входная дверь объекта и окна оснащены охранными магнитоконтактными извещателями. Объем помещения защищен микроволновым или оптическим охранным извещателем. Дымовые пожарные извещатели объединены в отдельный шлейф. В помещении объекта установлен ручной пожарный извещатель с выходом «сухой контакт». По потолку объекта проходит шлейф тепловых пожарных извещателей. Все вышеуказанные приборы подключены к адресным шлейфам устройства концентратор контактных датчиков ККД. Концентратор позволяет подключить 5 шлейфов типа «сухой контакт», один шлейф дымовых датчиков (с питанием). Конструкция ККД включает в себя цифровой датчик температуры с диапазоном измерения -55…+127 С и точностью 1С. Это позволяет контролировать температуру в помещении объекта и формировать дополнительное извещение о пожаре при недопустимом повышении температуры. ККД имеет интерфейс для подключения к линии СОС-95 для получения питания и цифрового двунаправленного обмена с контроллером БКД-Е. Устройство блок считывания кода БСК предназначено для регистрации ключей «Touch Memory» используемых для постановки и снятия объекта с охраны. Также, постановка или снятие охраны объекта может производиться из диспетчерской оператором системы.

2. Контроль затоплений и автоматическое управление дренажным насосом

Объект является подвальным и имеется опасность затопления. В приямке установлены два электрода из электропроводящего материала, подключенные к измерителю уровня ИУ. Когда уровень воды достигает электродов, ИУ выдает извещение «затопление». ИУ подключается к линии СОС-95 для получения питания и осуществления цифрового обмена с контроллером БКД-Е. Для откачки воды используется дренажный насос. Канал управления блока информационно-управляющего БИУ подключается к пускателю, включающему насос. На каналы контроля БИУ заводятся питающие фазы насоса. БИУ подключается к линии СОС-95 для питания и цифрового обмена с контроллером БКД-Е. БИУ имеет 6 каналов контроля наличия фаз и два канала управления. Он позволяет по командам БКД-Е управлять насосом и контролировать его работу. При появлении сигнала затопления, программа автоуправления контроллера БКД-Е формирует команду на включение дренажного насоса. Кроме того, управление насосом также может выполняться из диспетчерской командой оператора системы.

3. Коммерческий учет потребления электроэнергии

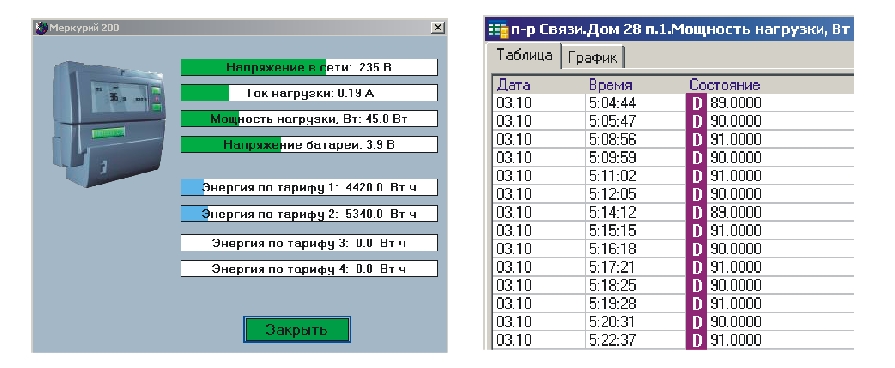

SCADA-система LanMon и оборудование сети СОС-95 имеют сертификат об утверждении типа средства в государственном реестре РФ № 32974-06 и могут быть использованы в системах коммерческого учета ресурсов. МНПП САТУРН предлагает готовые решения учета потребления электрической энергии, воды и тепла. На данном объекте реализуется коммерческий учет потребления электроэнергии. Счетчики электрической энергии подключается к блокам передачи данных дуплексным БПДД по интерфейсу RS-485 или CAN. Блок БПДД представляет собой преобразователь интерфейса СОС-95 и интерфейса счетчика электроэнергии. Программа АРМ LanMon считывает показания из архива электросчетчика и регистрирует их в СУБД «PostgreSQL». СУБД «PostgreSQL» установлен на компьютере в диспетчерской. АРМ LanMon содержит встроенные средства для формирования отчетов по потреблению электроэнергии на объекте. Кроме данных о потребленной электроэнергии производится чтение текущих значений напряжения, потребляемого тока, частоты и других параметров. Это позволяет в режиме реального времени производить мониторинг качества электроснабжения. Обновление значений параметров производится один раз в минуту.

4. Сигнализация загазованности

Блок сигнализации метана БСМ детектирует наличие взрывоопасных концентраций метана или других газов CH группы. Он подключается к шине СОС-95 для питания и цифрового обмена с контроллером БКД-Е. БСМ формирует извещения «норма», «тревога», «неисправность». Извещения поступают и регистрируются на рабочем месте оператора системы.

5. Мониторинг аналоговых параметров

Блок аналоговых датчиков БАД представляет собой адресный расширитель для подключения 8 аналоговых датчиков с токовым выходом 4-20 ма. Это могут быть датчики давления, термопары и т.п. Показания датчика преобразуются в физические величины и регистрируются на рабочем месте оператора системы.

6. Бесперебойное питание

На объекте установлен блок бесперебойного питания оборудованный информационным интерфейсом RS-232, который подключается к системе через конвертер интерфейсов БПДД-RS232. БКД-Е постоянно контролирует наличие напряжения питания системы и формирует извещения: «питание от батарей», «батареи разряжены», «питание в норме» на рабочее место оператора в программу АРМ LanMon.

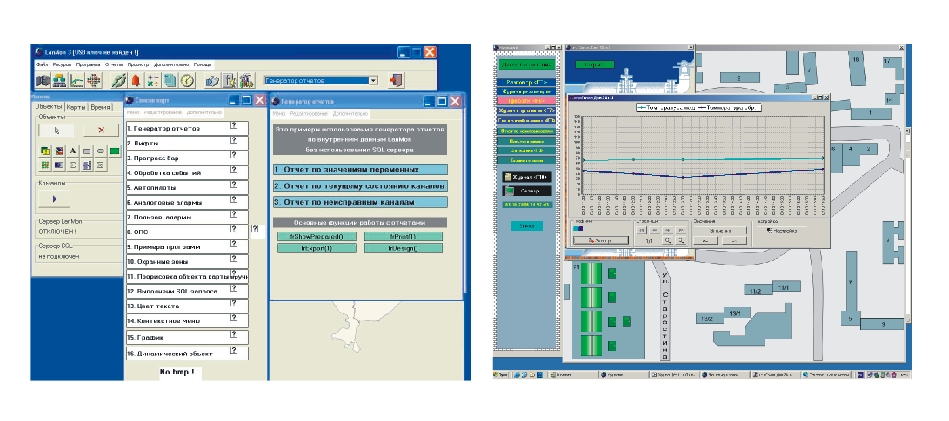

Программное обеспечение АРМ LanMon

Автоматизированные рабочее место LanMon – базовая программа МНПП САТУРН для построения интерфейса оператора в системах различного назначения. Для работы АРМ LanMon необходим компьютер, функционирующий под управлением операционной системой Windows XP/2000/2003. Настройка АРМ LanMon выполняется индивидуально для каждого объекта в соответствии с техническим заданием и требованиями заказчика. Рабочее место оператора системы выполняет следующие основные функции:

  • Регистрация всех извещений системы в историческом архиве;
  • Мониторинг показаний датчиков в режиме реального времени;
  • Отображение извещений в виде условных графических обозначений на графическом плане объекта;
  • Визуальное и звуковое оповещение оператора при поступлении тревожных извещений;
  • Отслеживание значений аналоговых параметров;
  • Просмотр истории значений и построение графиков;
  • Управление силовым оборудованием в ручном и автоматическом режимах;
  • Встроенный генератор отчетов позволяет формировать различные сводки по работе системы (в том числе сводки по учету потребления электроэнергии);
  • Создание нескольких рабочих мест в сети по протоколу TCP/IP;
  • Встроенные языки программирования;
  • Оповещение о нештатных ситуациях, посылкой SMS сообщений;
  • Формирование сводных данных по работе объекта в режиме реального времени.

Firewall

Компьютер на базе операционной системы Linux, выполняющий функции сервера доступа. Имеете два сетевых интерфейса: подключение к сети «Интернет» и локальной сети диспетчерской. На нем устанавливается комплект программного обеспечения для подключения промышленного компьютера ПР с использованием технологии VPN и поддержки криптографии. Указанное программное обеспечение существует в версии для Windows. Это позволяет возложить все функции Firewall на основной компьютер диспетчерской. Другими словами, можно сэкономить на одном компьютере.

Подключение объекта по оптоволокну/медной паре/ADSL/Ethernet

При подключении объекта по выделенной линии связи система упрощается. Можно убрать Firewall, промышленный компьютер, мобильный терминал Siemens ES75 EGPRS. В этом случае БКД-Е напрямую подключается к сети Ethernet.

Справка по ценам

Наименование Назначение Цена на январь 2007 г, руб.
БКД-ЕОсновной контроллер системы (мастер-устройство СОС-95)9350
БПСБлок питания сети СОС-95. Выходное напряжение 24 В.1040
Промышленный компьютер ПР с операционной системой SaturnixGSM GPRS маршрутизатор с авторизацией на сервере доступа (Firewall) и шифрацией трафика16500
Siemens ES 75 EGPRSМобильный терминал6500
ККДАдресный расширитель на 5 шлейфов "сухой контакт"2350
БИУБлок для контроля и управления силовым оборудованием3800
ИУИндикатор уровня жидкости1140
БАДБлок для подключения аналоговых датчиков 4-20 мА (4 канала)4895
БСМСигнализатор загазованности природным газом 2500
БСКБлок считывания кода ключа Touch Memory4000
Комплект программного обеспечения для подключения промышленного компьютера Работает на Firewall. Версии для Windows и Linuxбесплатно
АРМ LanMonРабочее место оператора системы15000
PostgreSQLНужен только для коммерческого учета энергоресурсов.бесплатно
Драйвер OprosLibДрайвер для подключения электросчетчика «Меркурий». Работает в составе АРМ LanMon. Лицензируется. Стоимость лицензии зависит от количества подключенных электросчетчиков. Нужен только для коммерческого учета энергоресурсов.6732 на 5 счетчиков
