ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SCADA-СИСТЕМА LANMON

МНПП САТУРН - разработчик SCADA-системы LanMon. Свидетельство об официальной регистрации программы.

Комплекс программ SCADA-система LanMon предназначен для решения задач автоматизации, диспетчерского контроля, управления инженерным оборудованием, сбора данных о работе оборудования, коммерческого учета воды, тепла, электроэнергии для различных отраслей народного хозяйства, в том числе, жилищно-коммунальной сферы. LanMon работает под управлением операционной системы семейства Windows.

Область применения SCADA-системы LanMon:

  • системы тревожной сигнализации (охранная, пожарная, загазованности и др.);
  • системы контроля доступа;
  • контроль и управление инженерным оборудованием зданий (освещение, вентиляция, дымоудаление и др.);
  • системы контроля затопления подвалов зданий;
  • диспетчеризация лифтов и голосовая связь;
  • сбор и обработка инженерных параметров;
  • статистика по учету ресурсов;
  • коммерческий учет энергоресурсов (вода, тепло, электроэнергия);
  • генерация и документирование отчетов и сводок по потреблению энергоресурсов.

SCADA-система LanMon выполняет следующие функции:

  • сбор данных о состоянии контролируемого промышленного оборудования, инженерных систем, технических средств тревожной сигнализации от систем диспетчерского контроля и управление силовым оборудованием, систем газовой защиты, систем охранно-пожарной сигнализации, счетчиков энергоресурсов и др.;
  • отображение состояния оборудования в удобном для восприятия виде;
  • сохранение полученной информации об изменении состояния оборудования в базах данных;
  • обработку полученных данных по заданным алгоритмам с целью выявления аварийных и тревожных ситуаций в работе оборудования;
  • выполнение заданной пользователем встроенной программы;
  • диспетчерское управление работой оборудования в реальном масштабе времени;
  • регистрацию действий операторов по управлению оборудованием в электронных протоколах;
  • оповещение операторов об обнаруженных аварийных событиях работы оборудования;
  • ведение статистики изменений параметров работы оборудования;
  • формирование отчетов об изменении состояния оборудования на основе архивных данных, документирование отчетов;
  • передачу информации о работе оборудования по каналам TCP/IP в другие системы;
  • экспорт данных в OPC Data Access версии 2.0;
  • терминал IP-телефонии;
  • конфигурирование программного обеспечения;
  • самодиагностика аппаратных и программных средств.

SCADA-система LanMon состоит из следующих основных комплексов программ:

  • АРМ LanMon;
  • драйверов оборудования;
  • сервера LanMon;
  • сервера OPC DA 2.0
  • агента передачи данных LMRelay.

1. АРМ LanMon

Автоматизированное рабочее место АРМ LanMon представляет собой универсальную среду для разработки интерфейса оператора. Программа работает под управлением операционной системы Windows XP/2000/2003. АРМ LanMon работает с сервером параметров реального времени LanMon. Возможна автономная работа АРМ без сервера, если рабочее место одно в системе. Интерфейс оператора состоит из диалоговых окон и графических планов объекта. Он полностью настраивается на этапе пусконаладки системы. На графических планах размещается датчики и прочее оборудование объекта с использованием условных обозначений.

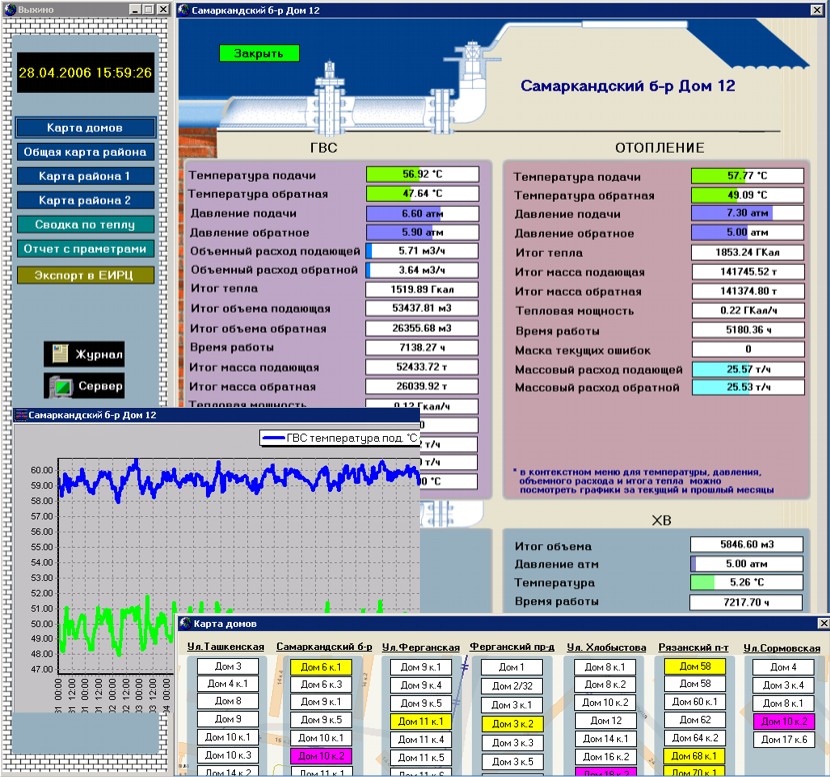

1.1 Пример АРМ по тепловодоучету

1.2 Драйверы оборудования

АРМ LanMon включает в себя встроенный механизм драйверов для подключения к системе различного оборудования. Интеграция нового оборудования сводится к написанию драйверов для него.

1.3 Графики, таблицы

АРМ LanMon содержит встроенные средства построения графиков. Это позволяет наглядно производить анализ изменения значений контролируемых параметров во времени. Изображение графиков можно сохранять и экспортировать в различные графические форматы.

1.4 Клиент IP-телефонии

АРМ LanMon содержит встроенный клиент IP-телефонии по стандарту H.323. Разговор производится с использованием звуковых колонок и микрофона, подключенных к компьютеру. Производится запись всех переговоров диспетчера на жесткий диск компьютера с использованием цифровых алгоритмов сжатия.

1.5 Программирование на встроенных языках

С целью реализации алгоритмов автоматического управления оборудованием контролируемого объекта АРМ LanMon поддерживает четыре языка программирования: PascalScript, C++Script, JavaScript, BasicScript. В каждом из языков поддерживается стандартный набор конструкций: переменные, константы, процедуры и функции с возможностью вложенности. Процедуры и функции могут иметь переменные, постоянные и умалчиваемые параметры. Поддерживаются стандартные типы данных: целый, дробный, логический, символьный, строковый, многомерные массивы, множество, вариант, классы с методами, событиями, свойствами и индексными свойствами. Все внутренние объекты АРМ LanMon доступны из программ. Для упрощения процесса написания программ, реализовано пошаговое выполнение с просмотром списка текущих переменных и их значений. Для обеспечения высокой скорости выполнения, разработанная программа перед использованием компилируется в оптимизированный псевдокод, который в последствии выполняется.

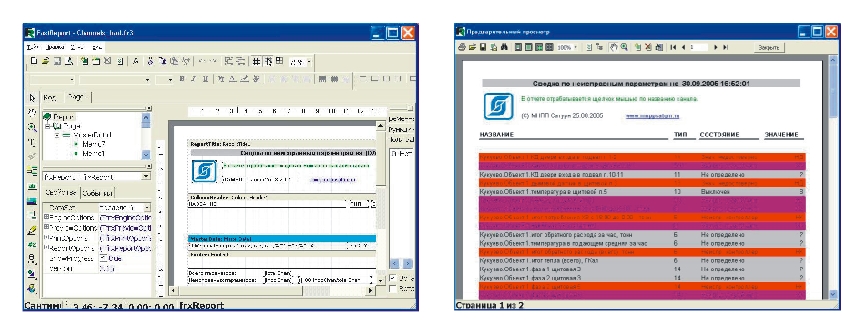

1.6 Отчеты по учету тепла, воды, электроэнергии

В состав АРМ LanMon включен встроенный генератор отчетов. Для построения отчета могут использоваться различные источники данных, такие как значения переменных, массивов, функций и свойств объектов, данные СУБД через механизм ADO и другие. Отчет может содержать диалоговые формы для запроса входных параметров перед построением. Экспорт готового отчета возможен в следующие текстовые и графические форматы: TXT, RTF, HTML, PDF, XLS, XML, JPG, BMP, TIFF. Готовый отчет можно отправить по электронной почте средствами АРМ LanMon. Встроенный мощный дизайнер отчетов доступен в режиме редактирования проекта. Генератор отчетов поддерживает: многостраничные отчеты, составные (композитные) отчеты, вложенные отчеты, многоколоночные отчеты, перекрестные отчеты, "живые" отчеты. Отчеты, содержащие длительную обработку данных, могут выполняться в фоновом режиме.

АРМ LanMon лицензируется по количеству рабочих мест, независимо от числа используемых параметров. Поставляется в комплекте с защитным USB ключом.

2. Сервер LanMon

Сервер параметров реального времени LanMon предназначен для создания сетевых информационных систем. Сервер выполняет следующие задачи:

  • обеспечение информационного взаимодействия АРМ LanMon и промышленных компьютеров сбора данных в компьютерной сети по специальному протоколу на базе TCP/IP;
  • ведение единой базы данных в режиме реального времени по текущему состоянию всех параметров системы;
  • обеспечение синхронизации времени;
  • мониторинг работоспособности элементов информационной системы;
  • ведение электронной базы данных изменений состояния каналов в базе данных PostgreSQL;
  • автоматическое извещение всех клиентов об изменении конфигурации параметров системы.

Сервер LanMon осуществляет передачу состояния параметров в системе LanMon в режиме реального времени. Сервер LanMon необходим, если в системе более одного АРМ LanMon или если используются распределенная модель сбора данных, т.е. для сбора данных применяются промышленные компьютеры с операционной системой Saturnix. Стоимость лицензии сервера зависит от числа параметров в системе. Сервер LanMon поставляется в комплекте с защитным USB ключом.

3. Драйверы оборудования

Предназначен для подключения к SCADA-системе LanMon серийно изготовляемых контроллеров различных производителей. Драйвер имеет открытый интерфейс с системой LanMon. Для интеграции нового контроллера в SCADA-систему LanMon надо написать новый драйвер. МНПП САТУРН предлагает драйверы для всего спектра контроллеров собственного производства. Такие драйверы предоставляются бесплатно.

3.1 Драйвер подключения теплосчетчиков и электросчетчиков OPROSLIB

Драйвер подключения теплосчетчиков и электросчетчиков OPROSLIB предназначен для подключения к SCADA-системе LanMon контроллеров сторонних производителей. В нестоящий момент поддерживается работа с более чем двумя десятками приборов различных производителей. Среди них присутствуют такие приборы как ВИС.Т-НС «НПО Тепловизор», КМ-5 «ООО ТБН Энергосервис», ТЭМ-106 «СП Арвас», ВКТ-7 ЗАО «НПФ Теплоком», Меркурий 200/230 «ЗАО Инкотекс» и многие другие. Драйвер широко применяется в системах коммерческого учета потребления ресурсов (воды, тепла, электроэнергии). Стоимость лицензия драйвера зависит от числа подключенных к системе приборов учета. Полный перечень поддерживаемых приборов учета доступен на сайте www.mnppsaturn.ru. Наше предприятие ведет непрерывную работу по расширению списка поддерживаемого оборудования.

4. ArcTool

Программа ведения базы данных приборов учета ArcTool предназначена для управления базой данных приборов коммерческого учета: адреса, организации, реквизиты, параметры настройки и т.п. ArcTool применяется в системе коммерческого учета потребления ресурсов. Лицензируется на одно рабочее место. ArcTool поставляется в комплекте с защитным USB ключом.

5. Рабочее место администратора системы контроля доступа

Рабочее место администратора системы контроля доступа предназначено для ведения базы данных пользователей, групп, прав, ключей. Применяется в системах контроля доступа. Поставляется в комплекте с защитным USB ключом.

6.OPC Data Access сервер

OPC сервер получает данные от сервера LanMon и отдает их по спецификации OPC Data Access версии 2.0. Используется для интеграции с другими SCADA-системами. OPC сервер лицензируется по количеству серверов вне зависимости от числа параметров системы.

7. OPC Data Access клиент

OPC клиент позволяет системе LanMon получать данные от оборудования сторонних производителей, поддерживающих спецификацию OPC Data Access. Лицензируется по количеству клиентов вне зависимости от числа параметров системы. OPC клиент работает под управлением АРМ LanMon как драйвер оборудования.

8. Модуль отправки и приема SMS сообщений

Модуль отправки SMS сообщений предназначен для приема и отправки SMS сообщений через Siemens совместимый мобильный терминал, подключенный к компьютеру. Модуль работает в составе АРМ LanMon. Формирование текста сообщения производится средствами встроенной программы АРМ LanMon. Примеры использования модуля: рассылка тревожных извещений в системе на мобильные телефоны оперативного персонала; передача извещений между территориально разнесенными объектами, на каждом из которых выполняется АРМ LanMon с подключенным мобильным терминалом;

Примеры использования модуля SMS сообщений:

  • рассылка тревожных извещений в системе на мобильные телефоны оперативного персонала;
  • передача извещений между территориально разнесенными объектами, на каждом из которых выполняется АРМ LanMon с подключенным мобильным терминалом.

9. LMRELAY

Программа передачи данных между серверами LanMon – LMRELAY предназначена для построения крупных распределенных информационных систем с несколькими серверами LanMon. LMRELAY позволяет построить иерархию серверов для объединения и резервирования данных. Программа лицензируется по количеству инсталляций. LMRELAY поставляется в комплекте с защитным USB ключом. Программа для диагностики и наладки оборудования производства МНПП Сатурн – RASOS Данная программа предназначена для настройки и диагностики контроллеров семейства БКД и любого другого оборудования с интерфейсом СОС95. Программа RASOS поддерживает чтение параметров широкого спектра теплосчетчиков и электросчетчиков. Последнюю версию программы можно получить на сайте www.mnppsaturn.ru.

10. RASOS

Программа для диагностики и наладки оборудования RASOS предназначена для настройки и диагностики контроллеров семейства БКД и любого другого оборудования с интерфейсом СОС-95. Программа RASOS поддерживает чтение параметров широкого спектра теплосчетчиков и электросчетчиков. Последнюю версию программы можно получить на сайте www.mnppsaturn.ru.

Сертификаты

МНПП САТУРН является правообладателем на все разработанные им программы SCADA-системы LanMon. Все программы прошли официальную регистрацию в государственном реестре. Система LanMon является частью программно-аппаратного комплекса для коммерческого учета потребления ресурсов «АИИС ЕАСДКиУ».

Демонстрационные версии SCADA-системы LanMon

Демонстрационные версии всех программ системы можно свободно получить на сайте МНПП САТУРН по адресу www.mnppsaturn.ru.

Свидетельство об официальной регистрации SCADA-системы LanMon
Сертификат об утверждении типа АИИС ЕАСДКиУ

Справка по ценам на некоторые программы

НаименованиеЦена на январь 2007 г, рубл.
1АРМ LanMon15000
2Сервер LanMonЗависит от количества параметров
3Драйвер теплосчетчиков и электросчетчиковЗависит от количества подключенных приборов. 5 приборов стоит 6732
4ARCTOOL10000
5Драйвер подключения оборудования производства МНПП САТУРНбесплатно
6RASOSбесплатно
