СИСТЕМА ПОКВАРТИРНОГО КОММЕРЧЕСКОГО УЧЕТА
ВОДЫ, ГАЗА, ЭЛЕКТРОЭНЕРГИИ

Система коммерческого поквартирного учета воды, электроэнергии и газа предназначена для коммерческих расчетов между потребителем и водоснабжающей, газоснабжающей, энергоснабжающей организацией:

  • для измерений, коммерческого поквартирного учета объема, расхода горячей и холодной воды;
  • для измерений, коммерческого поквартирного учета объема, расхода природного газа;
  • для измерений, коммерческого поквартирного учета количества электроэнергии;
  • мониторинга параметров систем энергоснабжения;
  • сбора, хранения, визуального представления, документирования результатов измерений и информации о потреблении воды, газа и электроэнергии.

Информационно-измерительной система коммерческого поквартирного учета воды, газа и электроэнергии состоит из:

  • компьютера автоматизированного рабочего места (АРМ) оператора системы, установленного в диспетчерском пункте и обслуживающего группу домов (микрорайон);
  • объединяющей дома информационной компьютерной сети передачи данных с каналообразующей аппаратурой – рекомендуется использование уже существующей сети провайдера, например, волоконно-оптической сети, Wi-Fi радиоканала,
  • установленных в жилых домах счетчиков воды, газа, электроэнергии, регистраторов, блоков счета импульсов БТС-2, БРК-К и преобразователи интерфейсов БПДД-RS, БПДД-CAN.

Типовая структурная схема системы автоматического сбора данных с квартирных счетчиков воды, газа и электроэнергии показана на рисунке.

Управление системой и контроль ее работы осуществляется с единого автоматизированного рабочего места АРМ оператора системы учета на основе типового персонального компьютера. Информация о потребленном объеме воды, газа и электроэнергии по каждой квартире отображается на мониторе АРМ оператора в виде таблиц и графиков. Для распечатывания сводок и отчетов по объему воды, газа, электроэнергии АРМ оператора оснащен принтером.

Система поквартирного учета воды, газа и электроэнергии позволяет использовать в своем составе любые счетчики различных изготовителей, например, ЗАО «ИНКОТЕКС», ОАО «Концерн Энергомера», ЗАО «Компания ВЕРЛЕ», ООО «Ценнер-Водоприбор ЛТД», ЗАО «Газдевайс» и др. Как правило, это квартирные счетчики уже установлены в жилищном фонде. Поддерживаются счетчики электроэнергии производства Меркурий 230, Меркурий 200 , ЦЭ6827 , СЭБ-2А, СОЭИ-5/60-Х «Сапфир», счетчики холодной и горячей воды ETKI-15, ETWI-15, ETK-N-15, ETW-N-15, ВСХд-15, ВСГд-15, «Берегун», WFK, WMK, WFW, WMW, система беспроводного съема данных «Радио Пульсар», дистанционный регистратор «Энергоучет-1» и др. Квартирные счетчики воды, газа оснащены импульсным выходом «сухой контакт». Квартирные счетчики электроэнергии оснащены интерфейсом передачи данных RS-232, RS-485, CAN. МНПП САТУРН разработает драйвер для интеграции счетчиков в систему коммерческого учета.

Съем данных с квартирных счетчиков холодной и горячей воды осуществляется одним из двух способов:

  • по проводным линиям связи - счетчики подключаются к блокам счета импульсов БТС-2;
  • по радиоканалу 433 МГц - счетчики подключаются к квартирным БРК-К, которые передают информацию по радиоканалу в этажный радиоконцентратор БРК-Э.

В первом случае БТС-2 установлен на этаже и принимает данные от 4 квартир, а во втором случае в каждой квартире устанавливают по одному БРК-К и один БРК-Э на этаж.

БТС-2, БРК-К содержат встроенный источник питания, обеспечивающий счет импульсов в течение 6 лет.

Импульсные сигналы пропорциональные объему воды, формируемые счетчиками воды, поступают в блоки БТС-2 или БРК-К, которые суммируют количество импульсов по каждому каналу. Затем измерительная информация по домовой проводной информационно-питающей линии интерфейса СОС-95 считывается мастер-устройством БКД-МЕ из блоков БТС-2, БРК-Э. Далее измерительная информация поступает по сети в компьютер АРМ оператора, который с установленной периодичностью считывает данные от всех счетчиков воды, газа и электроэнергии.

Подсистема поквартирного коммерческого учета газа аналогична подсистеме учета воды. Единственное отличие — используются только БРК-К, т.е. связь осуществляется только по радиоканалу 433 МГц. Счетчики газа подключаются к квартирным радиоконцентраторам БРК-К.

Для учета электроэнергии используются счетчики электрической энергии, к которым подключены преобразователи интерфейсов БПДД-RS. БПДД-CAN. Принцип работы подсистемы коммерческого поквартирного учета электроэнергии заключается в считывании измерительной информации с квартирных счетчиков электроэнергии в блоки передачи данных БПДД-RS по проводному интерфейсу RS-485 или в БПДД-CAN по проводному интерфейсу CAN. Затем измерительная информация по домовой проводной информационно-питающей линии интерфейса СОС-95 считывается мастер-устройством БКД-МЕ из блоков БПДД-RS, БПДД-CAN. Далее измерительная информация поступает по сети в компьютер АРМ оператора.

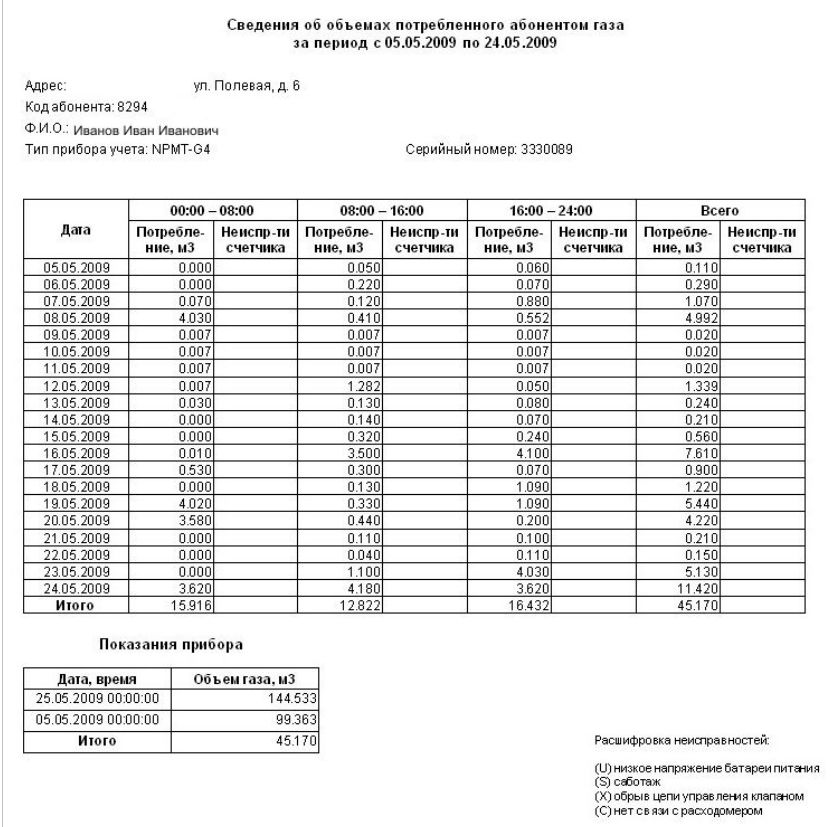

Все данные о объемах воды, газа и электроэнергии поступает в базу данных системы коммерческого учета. База данных установлена на том же компьютере. АРМ оператора обеспечивает отображение объема горячей и холодной воды, измеренного квартирными водосчетчиками, объема газа, количества электроэнергии, напряжения, тока и других параметров электроснабжения. АРМ формирует документированные отчеты по параметрам потребления воды, газа и электроэнергии на основе запроса к базе данных системы коммерческого учета. АРМ оператора формирует справку о потреблении воды, газа и электроэнергии по квартирным приборам учета за заданный отчетный период времени. Отчеты представляют собой специально сформированные документы, установленной формы, содержащие информацию о потреблении воды, газа и электроэнергии квартирой по заданному адресу за заданный интервал времени. Пример отчета по объему газа для счетчика NPMT G4 показан на рисунке.

Также АРМ осуществляет экспорт обработанной измерительной информации в заданном формате файлов в автоматизированные системы: автоматизированную систему начисления и учета оплат за пользование жилищно-коммунальными и прочими услугами (АСН и УО ЖКУ), разработчик ООО «ТБН-СОФТ» или в автоматизированную систему управления «Информационное обеспечение деятельности Единых Информационно-расчетных центров» (АСУ ЕИРЦ), разработчик ООО «ФОРС-Центр разработки».

Дополнительно АРМ оператора позволяет в ручном режиме дистанционно отключать подачу воды и электроэнергии в квартиру при помощи блоков управления БИУ-Р, которые подключены к отсечным клапанам подачи воды или к магнитным пускателям. Отключение воды или электроэнергии происходит при поступлении в БИУ-Р команд из диспетчерского пункта. БИУ-Р формирует сигнал реле для отключения отсечного клапана воды, установленного на вводе в квартиру. БИУ-Р формирует сигнал реле для отключения магнитного пускателя, установленного на вводе в квартиру.

Система коммерческого поквартирного учета воды, газа и электроэнергии может быть построена в рамках отдельного дома, района, города – в любых местах, где имеется возможность подключения к локальной или глобальной вычислительной сети или имеется возможность прокладки двухпроводной линии связи. Возможна работа системы по выделенным VPN-каналам через поставщиков Интернет-услуг.

Состав аппаратных средств и программного обеспечения

Обозн.Краткое описаниеКол.
БТС-2Блок счета электрических импульсов позволяет подключить 8 счетчиков воды с выходом «геркон» . Поддерживает режим контроля целостности кабеля связи со счетчиком (цепь NAMUR). Встроенный элемент питания позволяет считать импульсы в случае временного отключения питания. Подача питания блока и передача информации в БКД-МЕ происходит по двухпроводной линии.1 - 255 шт.
БРК-КБлок радиоконцентратора БРК-К, устанавливаемый в квартирах, позволят подключить 4 счетчика воды или газа с выходом «геркон». Поддерживает режим контроля целостности кабеля связи со счетчиком (цепь NAMUR). Для отключения подачи воды, газа к БРК-К подключается отсечной клапан. Электропитание от встроенного элемента питания. Передача информации в этажный БРК-Э осуществляется по радиоканалу 433 МГц с заданной периодичностью.1 - 1020 шт.
БРК-ЭБлок радиоконцентратора БРК-Э, устанавливаемый на этаже, принимает информацию по радиоканалу 433 МГц от квартирных БРК-К. Подача питания блока и передача информации в БКД-МЕ происходит по двухпроводной линии.1 - 255 шт.
БПДД-RS, БПДД-CANБлок передачи данных БПДД-RS позволяет подключать счетчики электроэнергии и счетчики газа по проводному интерфейсу RS-232 или RS-485. Блок передачи данных БПДД-CAN позволяет подключать счетчики электроэнергии по проводному интерфейсу CAN. Подача питания блока и передача информации в БКД-МЕ происходит по двухпроводной линии.1 - 255 шт.
БКД-МЕМастер-устройство СОС-95 считывает данные блоков БПДД-RS, БПДД-CAN, БТС-2, БРК-Э (до 255 шт.) по двухпроводной линии связи и передает их на компьютер диспетчера по сети Ethernet. Формирует напряжение питания в линии СОС-95. Установлен в жилом доме. Для систем с большим количеством счетчиков возможно установить несколько БКД-МЕ.1 шт.
БИУ-РБлок управления содержит 4 реле для отключения подачи воды, газа, электроэнергии. Подача питания блока и передача информации в БКД-МЕ происходит по двухпроводной линии.1 - 255 шт.
ПО КВАРТИРАКомплекс программ для поквартирного учета воды и электроэнергиисодержит: АРМ LanMon; драйвер OprosLib; программа ведения справочника приборов учета воды ArchTool. Для полноценной работы АРМ LanMon, драйвера OprosLib следует приобрести лицензию и защитный USB-ключ. USB- ключ и драйвер ключа входят в комплект поставки. 1 шт.

Более подробно ознакомиться с аппаратными средствами и программным обеспечением системы поквартирного коммерческого учета можно на страницах по следующим ссылкам:

БТС-2
БРК-К
БРК-Э
БПДД-RS
БПДД-CAN
БКД-МЕ
БИУ-Р
Программное обеспечение для поквартирного учета воды, газа, электроэнергии

Система коммерческого поквартирного учета воды, электроэнергии и газа построена на базе автоматизированной информационно-измерительной системы ЕАСДКиУ производства МНПП САТУРН. Автоматизированная информационно-измерительная система ЕАСДКиУ сертифицирована в России как средство измерения: сертификат RU.C.34.010.A №25611 и зарегистрирована в Государственном реестре средств измерения под №32974-06.

МНПП САТУРН является разработчиком аппаратных средств и программного обеспечения системы коммерческого поквартирного учета воды и электроэнергии ЕАСДКиУ. Свидетельство об официальной регистрации программ для ЭВМ №2006611209, №2003611878, №2006611211.

МНПП САТУРН по Вашему письменному запросу представит коммерческое предложение по оснащению системой коммерческого поквартирного учета воды, газа и электроэнергии. В запросе необходимо указать способ сбора данных с квартирных счетчиков (беспроводный, проводной), типы используемых счетчиков, количество счетчиков, параметры компьютерной сети.

Документация


Инструкция по самостоятельной настройке программного обеспечения системы поквартирного учета воды, газа и электроэнергии
АИИС ЕАСДКиУ.Руководство по эксплуатации
АИИС ЕАСДКиУ. Паспорт
Акт проверки совместимости АИИС ЕАСДКиУ и АСУ ЕИРЦ

Сертификаты


Сертификат об утверждении типа средства измерения (Россия)
Описание типа средства измерения
Сертификат об утверждении типа средства измерения (Республика Беларусь)
