Диспетчеризация лифтов СЛДКС-1

Диспетчеризация лифтов СЛДКС-1
Презентация системы лифтовой диспетчеризации СЛДКС-1(pdf)
Перейти к системе диспетчеризации лифтов СЛДКС-1

Назначение системы диспетчеризации лифтов

Система лифтового диспетчерского контроля и связи СЛДКС-1 предназначена для автоматизированного диспетчерского контроля за работой лифтов и подъемников для инвалидов, голосовой переговорной связи, контроля и управления инженерным оборудованием территориально распределенных объектов городского жилищно-коммунального хозяйства и в промышленности. Система диспетчеризации лифтов СЛДКС-1 обеспечивает:

  • дистанционный контроль состояния лифтов;
  • дистанционный контроль состояния подъемников для инвалидов ПНИ-200, ППО2008;
  • повышение безопасности эксплуатации лифтов за счет использования встроенного устройства защиты лифта от перекоса фаз сети питания, перегрева электродвигателя, автоматического устройства безопасности и устройства контроля скорости лифта;
  • цифровая переговорная связь диспетчера без занятия телеметрического канала с лифтовыми кабинами, машинными помещениями;
  • автоматическое отключение питания лифта в случае обнаружения аварии лифта или проникновения в лифтовую шахту;
  • охрану машинных помещений и контроль доступа в машинные помещения с использованием электронных ключей Touch Memory;
  • автоматический учет технического обслуживания лифтов;
  • автоматическое управление освещением домов.

Система диспетчерского контроля лифтов СЛДКС-1 обладает следующими КЛЮЧЕВЫМИ ПРЕИМУЩЕСТВАМИ по сравнению с аналогичными системами:

  • адаптация как к новым моделям серийно выпускаемых лифтов со снятием информации по последовательному интерфейсу, так и к старым лифтам, находящимся в эксплуатации, со снятием сигналов в контрольных точках или по реле диспетчеризации;
  • централизованное электропитание устройств по единой двухпроводной линии связи и питания;
  • питание и цифровая связь осуществляется по одной и той же линии связи;
  • модульность, расширяемость, микропроцессорная элементная база и полная программируемость всех основных параметров системы;
  • цифровая переговорная связь с лифтами по стандарту m-Law ITU-T G.711 без занятия телеметрического канала;
  • автоматическое оповещение пассажиров лифта;
  • интеграция голосовой связи в корпоративную систему IP-телефонии по стандарту Н.323;
  • сбор информации от лифтовых блоков диспетчеризации по IP-сети: локальная сеть предприятия, VPN канал через Интернет провайдера, радиосеть RadioEthernet и т.д.;
  • запись всех переговоров в базу данных на жесткий диск компьютера, запись производиться в компактном формате mp3;
  • автоматический контроль исправности переговорных устройств лифтов, автоматическая проверка настроечных параметров лифтовых устройств;
  • расширенные возможности визуализации, обработки звука, архивации и документирования.

Состав системы диспетчеризации лифтов

Основным контроллером в системе СЛДКС-1 является лифтовой блок БДК-Л-4М2 (БДК-Л-3М2). Он устанавливается в машинном помещении лифтов. Сигналы лифтового шкафа и датчика скорости лифта поступают на БДК-Л-4М2, к которому подключаются переговорные устройства лифта и охранные датчики машинного помещения. Управление включением освещения обеспечивает блок информационно-управляющий БИУ-Л, который такжеп одключен к БДК-Л-4М2. Считывание кода электронных ключей Touch Memory и управление электрозамком осуществляет контроллер СЛДКС-ТМ-2, который также подключен к БДК-Л-4М2.

Для диспетчеризации подъемника для инвалидов ПНИ-200, ППО2008 используется блок БДП, который подключается к БДК-4М2.

Сбор информации от лифтовых блоков БДК-4М2 и БДК-Л-4М2 происходит контроллером БКД-МЕ по внутридомовой двухпроводной линии связи и питания. Все контроллеры системы подключаются параллельно к общей двухпроводной линии связи и питания. По ней осуществляется питание и цифровой обмен со всеми элементами системы. БКД-МЕ непосредственно подключается к компьютеру рабочего места диспетчера ОДС. Если дом подключен к локальной IP-сети, то используется БКД-МЕ с интерфейсом Ethernet.

Возможен дешевый вариант простой системы диспетчеризации лифтов без компьютера диспетчера, вместо которого используется контроллер БКД-Р.

Системы диспетчеризации лифтов СЛДКС-1 могут быть построены как на основе двухпроводной линии связи и питания, так и на основе районной IP-сети. В системе может быть несколько лучей линии связи. Системы могут быть как однопользовательскими, так и многопользовательскими системами с несколькими компьютерами диспетчера.

Система диспетчеризации СЛДКС-1 поддерживает следующие типы лифтов и подъемников:

  • лифты с релейной схемой управления (станции на «жесткой логике»);
  • лифты с микропроцессорной схемой управления, оснащенные последовательным интерфейсом, например, серии УКЛ производства «Карачаровского механического завода», ШУЛК с платой управления ПКЛ-32;
  • лифты SHINDLER, KONE, OTIS, оснащенные встроенной платой диспетчеризации, подключаются как релейные лифты;
  • подъемник для инвалидов ПНИ-200, ППО2008.

Возможно согласование схем подключения новых моделей лифтов к системе СЛДКС-1.

Альбом подключения сигналов лифтов к системе диспетчеризации СЛДКС-1 (pdf)

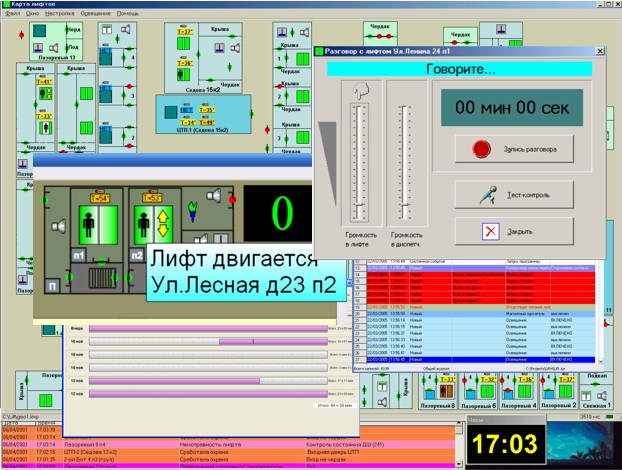

Программное обеспечение системы диспетчеризации лифтов ЛИФТ-4

На компьютер диспетчера ОДС устанавливается специализированное программное обеспечение ЛИФТ-4, которое позволяет автоматизировать процесс диспетчерского контроля лифтов и управления работой инженерного электрооборудования здания.

ЛИФТ-4 предназначено для визуального отображения состояния лифтов и прочего инженерного электрооборудования, параметров инженерных систем, контроля содержания жилых зданий, управления работой инженерного электрооборудования, формирования тревожной звуковой, речевой, световой сигнализации аварийных состояний лифтов и электрооборудования, для переговорной связи диспетчера с кабинами лифтов, машинным помещением, подъездом, техническим помещением, чердаком и т.п., записи на жесткий диск компьютера диспетчера и воспроизведение речевых переговоров диспетчера, а также диагностики неисправностей и настройки конфигурации системы.

В системе СЛДКС-1 может быть несколько компьютеров диспетчера, объединенных по сети.

ЛИФТ-4. Программное обеспечение системы диспетчеризации лифтов СЛДКС-1
Система ОДС лифтов

Простая система диспетчеризации лифтов без компьютера

Простая система диспетчеризации лифтов СЛДКС-1 без компьютера диспетчера - это эконом-вариант системы, отвечающий требованиям ПУБЭЛ.

В такой системе блоки диспетчерского контроля БДК-2М, установленные в машинных помещениях лифтов, подсоединяются к двухпроводной линии связи и питания.

Вместо компьютера диспетчера используется контроллер БКД-Р, выполненный в виде специализированного телефонного аппарата с индикаторным табло.

Минимальная цена оборудования системы диспетчеризации лифтов СЛДКС-1 от 5000 рублей на один лифт на декабрь 2009 г. без учета кабеля линии связи.

Сертификаты и разрешения

Разрешение на применение Ростехнадзора

Система диспетчеризации лифтов СЛДКС-1 разработана и серийно выпускается ООО «МНПП «САТУРН» с 2001 г.

Среди наших партнеров "Щербинский лифтостроительный завод", ОКБ Турбомаш, НК ГРУПП, Подъем-1, АКСЕЛ ЛИФТ, ОАО "Моспроект" и др.

Системой СЛДКС-1 оснащены более 7000 лифтов - это районы Химки, СВАО и ЦАО г. Москвы, г. Дубна, г. Мурманск, объекты на Украине.

Система зарекомендовала себя надежной и удобной в эксплуатации.

Типовой проект системы диспетчеризации лифтов

- адрес для запроса типового проекта оснащения дома, заказа системы и технической поддержки.

Заказ системы диспетчеризации лифтов

Для заказа системы диспетчеризации лифтов необходимо сообщить о марке и количестве лифтов, каналах связи, количестве рабочих мест диспетчера и т.п. По вопросам заказа оборудования обращаться по адресу:

  • 107023, г. Москва, ул. Малая Семеновская, д. 9, стр. 9,
  • тел./факс (499) 271-73-01, 271-73-02, 271-73-03,
  • Контактное лицо: Осененко Евгений Иванович.


СЛДКС-1 выпуск 2001-2004 г.

Состав системы



Система диспетчеризации лифтов с аналоговым каналом голосовой связи является первым поколением СЛДКС-1 и выпускалась с 2001 г. Основное ее отличие - отдельные проводные линии связи для передачи звука и передачи цифровой информации.

Состав системы СЛДКС-1 (аналоговый звук):

  • компьютер автоматизированного рабочего места диспетчера АРМ с программой ЛИФТ-3;
  • блок контроля БКД-Л-4 с блоком питания, устанавливается в диспетчерском пункте, состоит из контроллеров луча К-ЛУЧ (4 шт.) и контроллера звука лифтового КЗ;
  • лифтовые блоки диспетчерского контроля БДК-Л-4, БДК-Л-3 в машинных помещениях, состоят из контроллера связи КС и контроллера лифтового КЛ;
  • лифтовой блок БДК-Л-4-УКЛ для подключения лифта УКЛ;
  • диспетчерские блоки БДК-4, БДК-3 для голосовой связи с помещениями здания, БДК-4-Цифрал для сопряжения с домофоном Цифрал;
  • переговорные устройства БГС-П;
  • блоки управления включением освещения БИУ-Л;
  • контроллер ТМ-СЛДКС для считывания ключей Touch Memory;
  • блок грозозащиты ГР-2 для защиты блоков системы, подключенных к воздушным линиям связи между домами;
  • датчик температуры ТД для контроля температуры электродвигателя лифта;
  • датчик скорости лифта ДСЛ для контроля движения кабины лифта.

Система СЛДКС-1 с аналоговым звуком в новых проектах не используется. Компоненты системы производятся только на заказ для эксплуатации ранее оснащенных объектов.


СЛДКС-1 выпуск 2005-2006 г.

Состав системы



СЛДКС-1 серии М (цифровой звук) является вторым поколением системы лифтового диспетчерского контроля и связи и выпускается с 2004 г. В этой системе впервые используется полностью цифровая передача звука в формате m-Law ITU-T G.711 от переговорных устройств лифта к диспетчеру.

Состав СЛДКС-1 серии М:

  • компьютер автоматизированного рабочего места диспетчера АРМ с программой ЛИФТ-4;
  • контроллер БКД-МЕ (БКД-М);
  • лифтовые блоки БДК-Л-4М, БДК-Л-3М с платой контроллера лифта КK-223 и платой контроллера связи КСМ-313;
  • БДК-Л-4М-УКЛ для лифтов УКЛ;
  • диспетчерские блоки БДК-4М, БДК-3М, БДК-2М;
  • переговорные устройства БГС-ПМ, БГС-ПМ-В (антивандальный);
  • блоки управления БИУ-Л включения освещения, БИУ-Л-БЭОД (открытия двери);
  • считыватели ключей Touch Memory ТМ-СЛДКС-2, ТМ-СЛДКС-3;
  • одноканальные блоки грозозащиты ГР-1, ГР-1Д (для диспетчерской);
  • микрофонный усилитель МУ2-103 кабины лифта;
  • датчик температуры ТД электродвигателя лебедки;
  • датчик скорости лифта ДСЛ.

Система СЛДКС-1 серии М в новых проектах не используется. Компоненты этой системы производятся на заказ под оснащение эксплуатируемых объектов.


Требования Технического регламента о безопасности лифтов

Обязательность оснащения лифта системой диспетчеризации лифтов закреплена в действующем Техническом регламенте «О безопасности лифтов», утвержден постановлением Правительства Российской Федерации от 2 октября 2009 г. № 782. В соответствии с Техническим регламентом «О безопасности лифтов» для обеспечения безопасности лифты жилых и общественных зданий должны быть оснащены:

  • средствами двухсторонней переговорной связи с диспетчерским пунктом (п.7.15),
  • сигнализацией об открытии двери машинного и блочного помещений, двери приямка, двери (крышки) устройства управления лифтом без машинного помещения (п.10.4).

Пункт 11 Технического регламента конкретизирует требования к сигналам, передаваемым в диспетчерский пункт: «Для обеспечения безопасности лифта, предназначенного для подключения к устройству диспетчерского контроля, должна предусматриваться возможность для снятия сигнала с целью передачи от лифта к устройству диспетчерского контроля следующей информации:

  • о срабатывании электрических цепей безопасности;
  • о несанкционированном открывании дверей шахты в режиме нормальной работы;
  • об открытии двери (крышки), закрывающей устройства, предназначенные для проведения эвакуации людей из кабины, а также проведения динамических испытаний на лифте без машинного помещения.»

Система лифтового диспетчерского контроля и связи СЛДКС-1 полностью удовлетворяет требованиям Технического регламента «О безопасности лифтов».

Технический регламент "О безопасности лифтов", 2009
