Система лифтового диспетчерского контроля СЛДКС-1


Диспетчеризация лифтов СЛДКС-1. Общие сведения



Система лифтового диспетчерского контроля и связи СЛДКС-1 предназначена для голосовой связи и автоматизированного диспетчерского контроля за работой лифтов, подъемников для инвалидов и прочего электротехнического оборудования жилых и производственных зданий.

СЛДКС-1 обеспечивает двухстороннюю цифровую голосовую связь между лифтом, машинным помещением, электрощитовой и диспетчерским пунктом, повышение безопасности эксплуатации лифта за счет использования встроенного автоматического устройства безопасности и устройства контроля скорости лифта, охранную сигнализацию машинных помещений, электрощитовых и других помещений здания, дистанционное управление освещением помещений зданий, автоматический учет технического обслуживания и контроля доступа в машинное помещение.

СЛДКС-1 применяется для информационного обеспечения управляющих компаний в сфере жилищно-коммунального комплекса, лифтовых обслуживающих организаций, предприятий и т.п.

Общие сведения о системе диспетчеризации лифтов СЛДКС-1

Типы диспетчеризируемых лифтов

СЛДКС-1 применяется для диспетчеризации лифтов по ГОСТ 22011 как с релейной схемой управления, являющихся наиболее массовым типом лифтов в России, так и с электронной схемой управления - современных лифтов отечественных и зарубежных изготовителей.

Альбом подключения сигналов лифтов к СЛДКС-1

Система лифтового диспетчерского контроля и связи СЛДКС-1 полностью удовлетворяет требованиям Технического регламента "О безопасности лифтов" и "Дополнений и изменений к Временным техническим указаниям по проектированию и строительству ОДС в г. Москве".

Нормативные требования Технического регламента "О безопасности лифтов" к системе диспетчеризации лифтов

Отличительные особенности СЛДКС-1

  • адаптация к серийно выпускаемым лифтам (релейным и электронным)
  • микропроцессорная элементная база
  • модульность, расширяемость и открытая архитектура
  • централизованное электропитание устройств голосовой связи и сигнализации
  • унифицированный цифровой межблочный интерфейс - единая домовая двухпроводная информационно-питающая линия
  • каналы связи на основе TCP/IP сетей
  • полная программируемость всех основных параметров системы
  • отличные возможности визуализации, обработки звука, архивации и документирования на персональном компьютере

Контроль и защита лифтового оборудования

  • устройство безопасности для защиты от несанкционированного проникновения в шахту;
  • устройство контроля скорости движения лифта;
  • устройство контроля питающих фаз;
  • измерение температуры электродвигателя и автоматическая остановка лифта при перегреве;
  • контроль сигналов ШУ лифта и оповещение диспетчера о неисправности или остановке лифта;

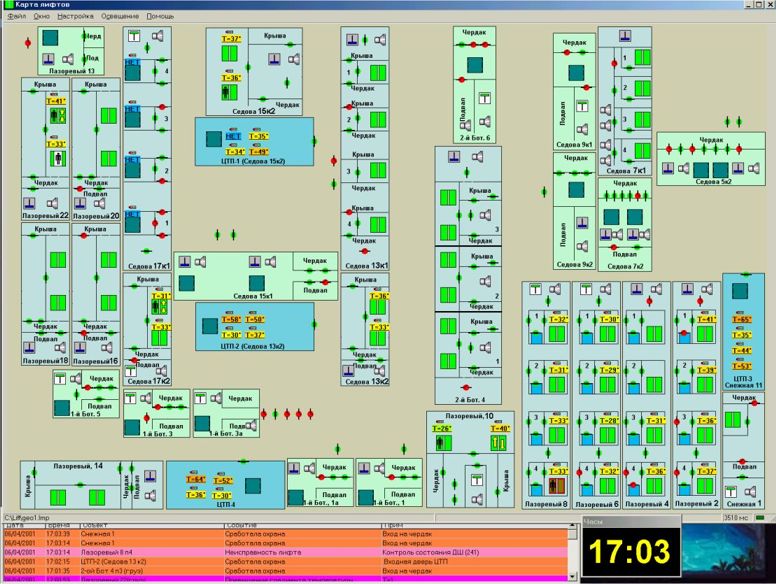

  • отображение параметров и управление оборудованием на экране компьютера АРМ диспетчера;
  • отключение лифта по команде из диспетчерской или автоматически при обнаружении аварии;
  • автоматическая запись контролируемых сигналов лифта в течение 10 с перед его аварийным отключением.

Цифровая голосовая связь

  • цифровая двухсторонняя связь диспетчера с кабиной лифта и машинным помещением в формате Н.323;
  • голосовое оповещение диспетчера о вызовах;
  • запись переговоров на диск компьютера АРМ диспетчера;
  • автоматический контроль исправности переговорных устройств.

Диспетчеризация подъемников для инвалидов

СЛДКС-1 осуществляет диспетчеризацию подъемников для инвалидов ПНИ-200, ПВИ-220, ППО2008 и др. в полном соответствии с требованиями "Общие технические условия на оснащение средствами диспетчерского и визуального контроля платформ подъемных для маломобильной категории граждан", г. Москва.

Диспетчеризация инвалидных подъемников ППО2008, ПНИ-200, ПВИ-220

1 поколение СЛДКС-1 - аналоговый звук (2001 - 2004) г.

Система диспетчеризации лифтов с аналоговым каналом голосовой связи является первым поколением СЛДКС-1 и выпускалась с 2001 г. по 2004 г. Основное ее отличие - отдельные линии связи для передачи звука и передачи цифровой информации.

СЛДКС-1 с аналоговым звуком в новых проектах не используется. Компоненты системы производятся только на заказ для эксплуатации ранее оснащенных объектов.

Состав системы диспетчеризации лифтов СЛДКС-1 с аналоговым каналом голосовой связи

2 поколение СЛДКС-1 - серия М (2004 -2006) г.

СЛДКС-1 серии М (цифровой звук) является вторым поколением системы лифтового диспетчерского контроля и связи и выпускается с 2004 г. по 2006 г. В этой системе используется полностью цифровая передача звука в формате m-Law ITU-T G.711 от переговорных устройств лифта к диспетчеру.

Система СЛДКС-1 серии М в новых проектах не используется. Компоненты этой системы производятся на заказ под оснащение эксплуатируемых объектов.

Состав системы диспетчеризации лифтов СЛДКС-1 серии М с цифровым звуком

3 поколение СЛДКС-1 - серия М2 цифровой звук с 2007 г.

С 2007 г по настоящее время рекомендуется использовать систему лифтового диспетчерского контроля и связи СЛДКС-1 серии М2 (цифровой звук) в составе:

  • компьютер автоматизированного рабочего места диспетчера АРМ с установленной программой ЛИФТ-4;
  • контроллер лифтовых блоков БКД-МЕ с интерфесом Ethernet (БКД-М с RS-232);
  • лифтовой блок БДК-Л-4М2, БДК-Л-3М2 с контроллером лифтовым ЛК-223 и контроллером связи КСН-313;
  • лифтовой блок БДК-Л-4М2-УКЛ для лифтов УКЛ;
  • блок диспетчерского контроля БДК-4М2, БДК-3М2, БДК-2М;
  • переговорное устройство БГС-ПМ, БГС-ПМ-В (антивандальное);
  • блок управляющий БИУ-Л включением освещения, БИУ-Л-БЭОД электрозамком двери;
  • считыватели кода ключей Touch Memory ТМ-СЛДКС-2, ТМ-СЛДКС-3;
  • блоки грозозащиты ГР-1, ГР-1Д (для диспетчерского пункта) для воздушных участков информационно-питающих линий связи с лифтовыми блоками;
  • микрофонный усилитель МУ3-103 для кабины лифта;
  • датчик температуры ТД перегрева электродвигателя лебедки;
  • датчик скорости кабины лифта ДСЛ.

Состав СЛДКС-1 (вариант без компьютера диспетчера)

Система лифтового диспетчерского контроля и связи СЛДКС-1 серии М2 (цифровой звук) также выпускается в варианте без персонального компьютера диспетчера. Такая конфигурация системы подходит для объектов с небольшим количеством контролируемых лифтов.

В настоящее время рекомендуется использовать систему лифтового диспетчерского контроля и связи СЛДКС-1 серии М2 (цифровой звук) без компьютера в составе:

  • контроллер БКД-Р с телефонной трубкой для переговоров диспетчера;
  • блок питания БПС;
  • лифтовые блоки БКД-Л-4М2, БКД-Л-3М2
  • блок диспетчерского контроля БДК-2М;
  • блок управляющий БИУ;
  • считыватели кода ключей Touch Memory ТМ-СЛДКС-2, ТМ-СЛДКС-3
  • блоки грозозащиты ГР-1, ГР-1Д.

Система диспетчеризации лифтов без компьютера

Презентация системы диспетчеризации лифтов СЛДКС-1


Загрузить презентацию системы диспетчеризации лифтов СЛДКС-1

Документация

Полный комплект эксплуатационной документации системы диспетчеризации лифтов СЛДКС-1, необходимой для проведения пуско-наладочных работ, можно получить по отдельной договоренности.

2006 г.

Руководство по эксплуатации СЛДКС-1М
УБ СЛДКС Руководство по эксплуатации
УКСЛ СЛДКС Руководство по эксплуатации
Простая система диспетчеризации лифтов (без компьютера)

2009 г.

БДК-Л серии М2. Руководство по эксплуатации (2008)
БДК серии М2. Руководство по эксплуатации (2008)

2011 г.

СЛДКС-1 Руководство по эксплуатации (2011) часть 1. Техническое описание
Инструкция диспетчера системы диспетчеризации лифтов СЛДКС-1

Диспетчеризация лифтов СЛДКС-1

Состав системы диспетчеризации лифтов СЛДКС-1



Наименование Обозначение Группа изделий
Блок контроля датчиков с цифровой передачей звука с интерфейсом Ethernet БКД-МЕ Система лифтового диспетчерского контроля СЛДКС-1
Блок диспетчерского контроля мод. 2 (цифровой) БДК-2М Система лифтового диспетчерского контроля СЛДКС-1
Автоматизированное рабочее место диспетчера системы СЛДКС АРМ СЛДКС Система лифтового диспетчерского контроля СЛДКС-1
Блок диспетчерского контроля лифтовой мод.4М2(цифровой) без КЛ БДК-Л-4М2 (БЕЗ КЛ) Система лифтового диспетчерского контроля СЛДКС-1
Блок диспетчерского контроля мод.4М2(цифровой)- мод.Цифрал БДК-4М2-ЦИФРАЛ Система лифтового диспетчерского контроля СЛДКС-1
Блок управления фидерный БИУ Система охранно-пожарной сигнализации СОС-95
Блок диспетчерского контроля мод.4М2 БДК-4М2 Система лифтового диспетчерского контроля СЛДКС-1
Контроллер Touch Memory с функцией управления электрозамком TM-СЛДКС-2 Система лифтового диспетчерского контроля СЛДКС-1
Блок диспетчерского контроля мод.3М2(цифровой) БДК-3М2 Система лифтового диспетчерского контроля СЛДКС-1
Блок диспетчерского контроля подъемника ППО2008 БДК-БУУП Система лифтового диспетчерского контроля СЛДКС-1
Блок контроля датчиков с цифровой передачей звука БКД-М Система лифтового диспетчерского контроля СЛДКС-1
Контроллер Touch Memory ТM-СЛДКС-3 Система лифтового диспетчерского контроля СЛДКС-1
Датчик температуры ТД Система лифтового диспетчерского контроля СЛДКС-1
Плата контроллера связи для блоков диспетчерского контроля мод.М2 КСН-313 Система лифтового диспетчерского контроля СЛДКС-1
Тестирующее устройство для СЛДКС Т-СЛДКС Система лифтового диспетчерского контроля СЛДКС-1
Блок информационно-управляющий лифтовой БИУ-Л Система лифтового диспетчерского контроля СЛДКС-1
Блок информационно-управляющий лифтовой - БЭОД БИУ-Л БЭОД Система лифтового диспетчерского контроля СЛДКС-1
Блок голосовой связи (полудуплексный) модификации М вандалозащищенный БГС-ПМ-В Система лифтового диспетчерского контроля СЛДКС-1
Плата контроллера лифтового для блоков диспетчерского контроля мод.М2 КЛН Система лифтового диспетчерского контроля СЛДКС-1
Плата микрофонного усилителя МУ3 Система лифтового диспетчерского контроля СЛДКС-1
Блок голосовой связи (полудуплексный) модификации М БГС-ПМ Система лифтового диспетчерского контроля СЛДКС-1
Блок грозозащиты одноканальный ГР-1 Система лифтового диспетчерского контроля СЛДКС-1
Блок грозозащиты одноканальный, диспетчерский ГР-1Д Система лифтового диспетчерского контроля СЛДКС-1
Блок диспетчерского контроля лифтовой мод.4М БДК-Л-4М2 Система лифтового диспетчерского контроля СЛДКС-1
Плата УКЛ-М2 УКЛ-М2 Система лифтового диспетчерского контроля СЛДКС-1
Блок диспетчерского контроля лифтовой мод.3М2(цифровой) БДК-Л-3М2 Система лифтового диспетчерского контроля СЛДКС-1
