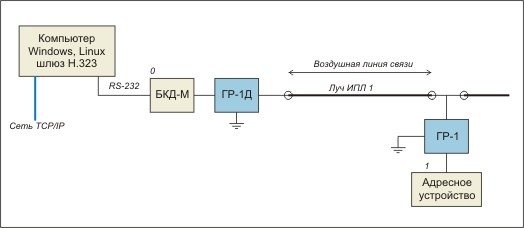

Очень часто требуется осуществить воздушную прокладку кабеля линии ИПЛ интерфейса «СОС-95» между зданиями при использовании проводной линии связи «витая пара» или коаксиального кабеля. Длина пролета ИПЛ может достигать 150 м, а суммарная длина линии - 2 км, поэтому велика опасность наведения в ИПЛ напряжения электромагнитных помех значительного уровня при разряде молний, при работе промышленного оборудования или радиопередатчиков и проч. Для защиты входных цепей котроллеров и адресных блоков интерфейса «СОС-95» от перенапряжения, в том числе, электростатических разрядов, используют блоки грозозащиты ГР-1. ГР-1 устанавливают на обеих концах участков с воздушной прокладкой ИПЛ, причем на стороне контроллера БКД-М (источника питания ИПЛ) устанавливают блок ГР-1Д. Блок грозозащиты ГР-1 имеет три ступени защиты от перенапряжения в линии ИПЛ: - газонаполненный разрядник,
- варистор,
- полупроводниковый ограничитель напряжения.
Ступени защиты срабатывают поочередно, уменьшая напряжение на выходе ГР-1 в линии ИПЛ до безопасного значения 30 В. Блок ГР-1 требует заземления для нормальной работы.
|
