СИСТЕМА КОНТРОЛЯ ЗАТОПЛЕНИЯ ПОДВАЛОВ ЗДАНИЙ

Контроль затопления подвалов зданий на основе СОС-95



Диспетчерский контроль наличия затопления подвалов жилых зданий и производственных сооружений реализован на основе интерфейса «СОС-95». Система контроля затопления строится по блочному принципу, все блоки системы объединены при помощи цифрового интерфейса «СОС-95». Система контроля затопления состоит из блоков контроля датчиков БКД-М, датчиков-индикаторов уровня ИУ, электродниц Э1, Э2.

Возможно построение как специализированной системы контроля затопления, состоящей только из ИУ, так и интегрированной – когда к лучу ИПЛ кроме ИУ подключаются другие адресные устройства «СОС-95», например, БИУ, БДК-2М, ККД и проч., выполняющие функции контроля и управления силовым оборудованием здания, цифровой переговорной связи.

Условия эксплуатации системы контроля затопления:

  • температура окружающего воздуха от 0 до 55 °С;
  • относительная влажность окружающего воздуха до 95 % при 30 °С.

Основные технические характеристики

НаименованиеЗначение
1Количество БКД-М в системе, шт.неограничено
2Количество ИУ в одном луче ИПЛ, шт. 1 - 255
3Максимальное удаление ИУ от диспетчерского пункта, км10 - 15
4Период опроса ИУ, с1
5Номинальное напряжение питания ИУ, В24
6Количество контролируемых уровней жидкости3 (1)
7Максимальная потребляема мощность БКД-М, ВА40

Локальная система контроля затопления

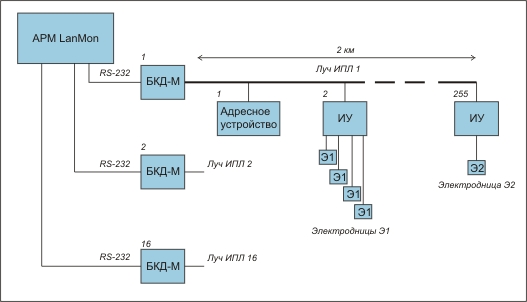

Вариант локального автоматизированного рабочего места (АРМ) приведен на рисунке. Локальное АРМ используется для диспетчеризации инженерного оборудования небольшого количества жилых зданий (10 – 50). Информация о наличии затопления подвалов зданий выводится в диспетчерский пункт на компьютер АРМ LanMon, к которому по интерфейсу RS-232 подключены БКД-М в количестве 16 шт.

Датчики-индикаторы уровня ИУ располагаются в подвалах жилых зданий и подключаются к лучам информационно-питающей линии ИПЛ интерфейса «СОС-95» блоков контроля датчиков БКД-М. Как правило, один луч ИПЛ охватывает один или несколько зданий. Луч ИПЛ выполнен в виде кабеля «витая пара» или коаксиального кабеля типа РК50-7. Суммарное количество ИУ и других адресных устройств в одном луче ИПЛ не должно превышать 255 шт. Максимальная длина луча ИПЛ составляет 2 км, для увеличения длины луча до 10 км следует использовать усилители сигнала УСЛ-П, УСЛ-А

Электродницы Э1 предназначены для контроля наличия воды в подвалах и располагаются на уровне примерно 10 см от пола подвала в местах наиболее вероятного появления воды. Четыре Э1 подключены к датчику-индикатору уровня ИУ при помощи «витой пары» длинной до 20 м. Возможен другой вариант – к ИУ подключена одна электродница Э2, которая обеспечивает контроль уже трех уровней затопления.

Датчики-индикаторы уровня ИУ обеспечивают измерение сопротивления электропроводной жидкости между электродами Э1 или Э2, выявления номера затопленного электрода, передачу данных и прочей служебной информации к контроллеру интерфейса «СОС-95» по запросу. ИУ являются адресными устройствами интерфейса «СОС-95».

БКД-М под управлением АРМ LanMon периодически один раз в секунду считывает состояние всех ИУ и передает информацию в АРМ LanMon, а также формирует команды управления ИУ и другими адресными устройствами. Электропитание всех ИУ осуществляется постоянным напряжением 24В централизованно от БКД-М по ИПЛ.

Персональный компьютер АРМ диспетчера служит для приема и визуального отображения сигналов о затоплении электродов Э1, Э2, ведения электронного журнала событий, формирования сводок о работе системы контроля затопления. Кроме того, АРМ LanMon обеспечивает выполнение других функций Единой автоматизированной системы диспетчерского контроля и управления, в состав которой входит система контроля затопления.

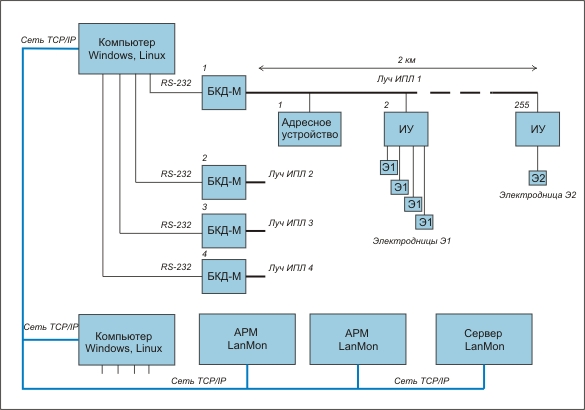

Многопользовательская сетевая структура системы контроля затопления



Многопользовательская сетевая структура системы контроля затопления применяется для создания сложных распределенных систем диспетчерского контроля. Как правило, это интегрированные системы для мониторинга и управления инженерным оборудованием зданий. Система контроля затопления входит в состав интегрированной системы. В системе присутствует несколько АРМ LanMon для контроля и работы с заданными группами оборудования, например, контроль содержания зданий, коммерческий учет энергоресурсов, IP- телефония, охранная сигнализация и проч. Сервер LanMon используется для обеспечения взаимодействия всех АРМ LanMon в реальном масштабе времени. Сервер LanMon отсутствует в случае использовании в системе только одного АРМ LanMon.

Компьютер Windows (домовой регистратор ДР), установленный в жилых зданиях, осуществляет сбор данных о состоянии всех ИУ, управляет их работой и передает данные в АРМ LanMon по сети TCP/IP. Возможны следующие типы сети TCP/IP: проводная, радиомодемная, оптоволоконная. Компьютер Windows должен иметь встроенный интерфейс 10BASE-T на основе витой пары. В качестве компьютера (домового регистратора) используются IBM-совместимый одноплатный компьютер с установленной операционной системой Linux или Win 32.

Программное обеспечение



Для работы системы контроля затопления требуется установить специализированное программное обеспечение. Комплексы программ устанавливаются на компьютер (домовой регистратор), АРМ диспетчера и, при необходимости, на сервер.



Состав программного обеспечения системы контроля затопления:

  • управляющая программа домового регистратора (опросчик LanMon);
  • АРМ LanMon;
  • Сервер LanMon.

Управляющая программа домового регистратора предназначена для реализации алгоритма работы домового регистратора в составе Единой автоматической системы диспетчерского контроля и управления оборудованием (ЕАСДКиУ). Управляющая программа обеспечивает выполнение следующих основных действий:

  • получение данных от устройств, подсоединенных к домовому регистратору через БКД-М по интерфейсу «СОС-95»;
  • обработка полученной информации с целью ее преобразования, нормирования, отсеивания ложных срабатываний оборудования и пр.;
  • формирование и передача информационных пакетов о состоянии контролируемого оборудования на сервер баз данных;
  • получение информационных пакетов от сервера баз данных с целью управления контролируемым оборудованием и изменения его настроек.

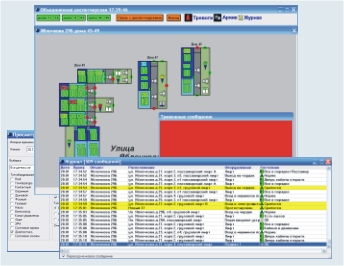

Комплекс программ «АРМ LanMon» предназначен отображения состояния датчиков- индикаторов уровня ИУ и других адресных устройств на мнемосхеме-карте объекта в виде графических картинок, мониторинга и управления работой инженерным оборудованием и режимами работы ИУ, а также создания отчетов по работе оборудования.



Комплекс программ «Сервер LanMon» предназначен для организации сетевой информационной системы по диспетчерскому контролю и управлению оборудованием зданий c несколькими рабочими местами АРМ LanMon и/или точками подключения к оборудованию – компьютерами (домовыми регистраторами ДР).

Обеспечение бесперебойной работы

Для обеспечения работоспособности системы контроля затопления при пропадании основного напряжения питания 220В используется устройство аварийного переключения ЩАП основного и резервного вводов, а также универсальные источники бесперебойного питания. ЩАП и источники бесперебойного питания располагаются в электрощитовых помещениях жилых зданий, где размещаются БКД-М и компьютеры (домовые регистраторы), а также в диспетчерской для электропитания АРМ диспетчера. Компьютер (домовой регистратор) и АРМ диспетчера позволяют контролировать работоспособность источников бесперебойного питания, подключенных к ним через интерфейс RS-232.

Защита воздушных линий связи интерфейса СОС-95

Для защиты входных цепей котроллеров и адресных блоков интерфейса «СОС-95» от перенапряжения, в том числе, электростатических разрядов, возникающих в воздушных участках ИПЛ, используют блоки грозозащиты ГР-1.

Защита воздушных линий связи интерфейса СОС-95

Удлиннение информационно-питающей линии интерфейса СОС-95

На практике часто возникает необходимость дополнительно увеличить длину луча информационно-питающей линии ИПЛ интерфейса «СОС-95» более чем 2 км или создать дополнительное Т-образное ответвление от луча ИПЛ. Для этих целей следует использовать усилители сигналов УСЛ-П или УСЛ-А (с встроенным источником питания линии ИПЛ).

Удлиннение линий СОС-95
