Удлиннение линий СОС-95



На практике часто возникает необходимость дополнительно увеличить длину луча информационно-питающей линии ИПЛ интерфейса «СОС-95» более чем 2 км или создать дополнительное Т-образное ответвление от луча ИПЛ. Увеличение длины коаксиального кабеля или «витой пары» приводит к чрезмерному затуханию импульсов информационного сигнала в ИПЛ, вследствие чего недопустимо падает качество связи между контроллером интерфейса «СОС-95» и адресными устройствами. Увеличение длины кабеля ИПЛ приводит также к уменьшению напряжения питания адресных устройств, расположенных на удаленном конце от источника питания ИПЛ, из-за падения напряжения на активном сопротивлении кабеля. Простое подключение дополнительного Т-образного ответвления от основной ИПЛ при помощи отдельного кабеля приводит к недопустимой потере качества связи с адресными блоками из-за переотражений импульсов информационной посылки, возникающее за счет несогласованности ответвления. Все это приводит к снижению качества работы системы. Для успешного решения этих проблем следует использовать усилители сигналов УСЛ-П или УСЛ-А (с встроенным источником питания линии ИПЛ).



Усилитель сигнала УСЛ-П предназначен для двухнаправленной ретрансляции импульсов информационных посылок в информационно-питающих линиях ИПЛ интерфейса «СОС-95», создания дополнительного ответвления от основной ИПЛ. Электропитание УСЛ-П осуществляется от ИПЛ.



Усилитель сигнала УСЛ-А предназначен двухнаправленной для ретрансляции импульсов информационных посылок в информационно-питающих линиях ИПЛ интерфейса «СОС-95», создания дополнительного ответвления от основной ИПЛ, а также для электропитания адресных устройств в линиях ИПЛ стабилизированным постоянным напряжением. Электропитание УСЛ-А осуществляется от сети переменного тока 220В, 50Гц.

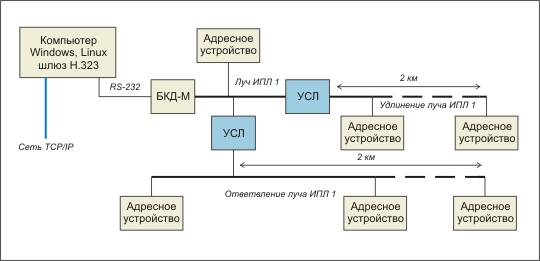

Усилители позволяют увеличивать длину линии связи ИПЛ на 2 км. Усилители подключается в любом месте линии ИПЛ, максимальное количество усилителей, включенных последовательно в одну линию ИПЛ, не должно превышать 10 шт. Усилители УСЛ-П, УСЛ-А являются адресными устройствами интерфейса «СОС-95», это необходимо учитывать при расчете общего количества адресных устройств в луче ИПЛ.



Усилители УСЛ-П, УСЛ-А обеспечивают канал цифровой голосовой связи по методу кодирования m-Law ITU-T G.711 с адресными устройствами интерфейса «СОС-95», например УИР-Р, БГС-Ц.
