Автоматизированная информационно-измерительная система АИИС ЕАСДКиУ предназначена для измерения, коммерческого, технологического учета количества тепловой и электрической энергии, для измерения и контроля объема, массы, объемного, массового расхода, температуры и давления теплоносителя, горячей и холодной воды, мощности электрической энергии, мониторинга параметров систем теплопотребления, имеющих различную конфигурацию, водопотребления, электропотребления на объектах промышленного и жилищно-коммунального комплекса, сбора, хранения, визуального представления, документирования результатов измерений и информации о потреблении энергоресурсов при коммерческих расчетах между потребителем и энергоснабжающей организацией.
Область применения АИИС ЕАСДКиУ – технологический контроль и коммерческий учет в сетях и объектах теплоснабжения, водоснабжения, электроснабжения в промышленности, энергетике и жилищно-коммунальном хозяйстве. АИИС ЕАСДКиУ – территориально распределенная система, проектируется для конкретных объектов и принимается как законченное изделие непосредственно на объекте эксплуатации (система вида ИС-2 согласно ГОСТ Р 8.596).
Информационно измерительная система ЕАСДКиУ состоит из набора измерительных, связующих и вычислительных компонентов. Для учета энергоресурсов АИИС ЕАСДКиУ использует сертифицированные измерительные компоненты: теплосчетчики классов С и В по ГОСТ Р 51649-2000 (с первичными преобразователями расхода, давления и температуры), счетчики расходомеры холодной и горячей воды классов А и В по ГОСТ Р 50193.1-92, счетчики электрической энергии переменного тока классов 1 и 2 по ГОСТ 30207-94, ГОСТ 26035-83, класса 0,5 по ГОСТ 30206-94.
В качестве связующих компонентов системы могут быть использованы серийно выпускаемые различными производителями устройства на основе:
Измерительная информацию по каналам связи поступает в систему управления базами данных «PostgreSQL», которая ведет базу архивных (часовых, суточных, месячных, годовых) данных приборов учета и на автоматизированные рабочие места АРМ диспетчера для визуального отображения параметров теплопотребления, водопотребления и электропотребления узлов учета энергоресурсов района в режиме реального масштаба времени. Серверы и АРМ представляют собой сертифицированные серийно выпускаемые компьютеры различных производителей, работающие под управлением операционной системы «Windows» с установленным программным обеспечением SCADA системы «LanMon». Документированные отчеты по параметрам теплопотребления, водопотребления и электропотребления формирует АРМ на основе запроса архивных данных из СУБД «PostgreSQL». Также АРМ осуществляет экспорт обработанных архивных данных в программное обеспечение единого информационно-расчетного центра ЕИРЦ («АСУ ЕИРЦ»). В состав АИИС ЕАСДКиУ могут входить большое (до 100) количество АРМ диспетчера, как правило, решающих различные задачи по визуальному отображению параметров потребления энергоресурсов, формированию отчетов и сводок. Модули семейства OPC (OLE for Process Control) - ОРС Data Access 2.0: «Сервер ОРС DA 2.0», «Клиент ОРС DA 2.0», OPC History Data Access: «Сервер ОРС НDA», «Клиент ОРС НDA» предназначены для экспорта и импорта данных измерительных и служебных каналов SCADA-системы «LanMon», их текущих и архивных значений, во внешние системы по программному интерфейсу ОРС.
Система АИИС ЕАСДКиУ установлена и эксплуатируется на ряде объектов жилищно-коммунального хозяйства Москвы, Санкт-Петербурга, Минска, Магнитогорска, Мурманска. В городе Москва системой оснащены районы: Арбат, Аэропорт, Басманный, Беговой, Выхино, Жулебино, Замоскворечье, Красносельский, Метрогородок, Мещанский, Савеловский, Таганский, Тверской, Хамовники, Якиманка, объекты ГУП «Жилищник-1».

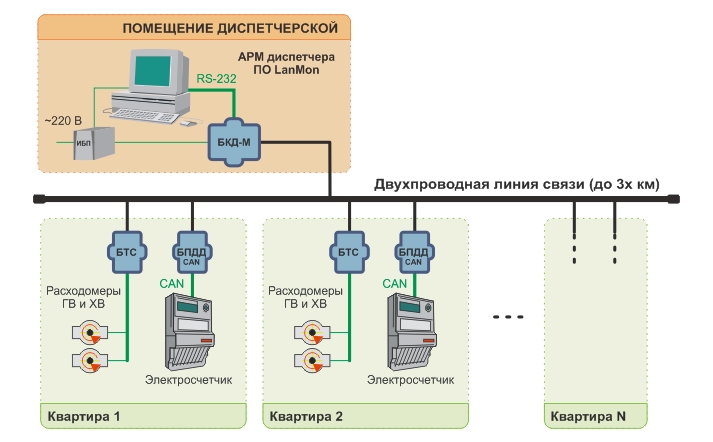

ОСНАЩЕНИЕ ОТДЕЛЬНОГО МНОГОЭТАЖНОГО ЖИЛОГО ЗДАНИЯ СИСТЕМОЙ ПОКВАРТИРНОГО КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ И ЭЛЕКТРОЭНЕРГИИ ЗАДАЧА: оснащение отдельного многоэтажного жилого здания системой поквартирного коммерческого учета расхода холодной и горячей воды и электроэнергии. Диспетчерская расположена в служебном помещении на первом этаже оснащаемого здания. РЕШЕНИЕ: квартирные расходомеры холодной и горячей воды подключаются к блокам БТС-2, устанавливаемым в защитных поэтажных шкафах. Блоки БТС-2 соединяются коаксиальным кабелем, прокладываемым по слаботочному стояку. Если установленные счетчики электрической энергии оборудованы импульсным телеметрическим выходом, то они подключаются к блокам БТС-2. Если проектом электроснабжения здания предусмотрена установка счетчиков электроэнергии с цифровым интерфейсом (RS-485 либо CAN), то они подключаются к блокам БПДД соответствующей модификации. В помещении диспетчерского пункта устанавливается персональный компьютер с блоком бесперебойного питания. К нему подключается блок БКД-М, выполняющий роль преобразователя сигналов между портом RS-232 компьютера и коаксиальной домовой линии. На компьютер устанавливается системное (операционная система «Windows XP») и прикладное программное обеспечение. В ходе выполнения наладки системы, производится разработка экранных форм отображения текущих значений контролируемых параметров в соответствии с заданием заказчика.

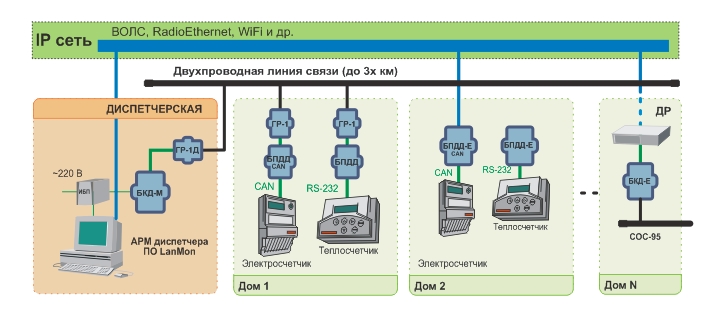

ОСНАЩЕНИЕ ГРУППЫ ЛОКАЛЬНО РАСПОЛОЖЕННЫХ ЖИЛЫХ ЗДАНИЙ СИСТЕМОЙ КОММЕРЧЕСКОГО УЧЕТА ДОМОВОГО ПОТРЕБЛЕНИЯ СИСТЕМ ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ, ТЕПЛОВОЙ И ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ЗАДАЧА: оснащение группы локально расположенных жилых зданий системой коммерческого учета домового потребления систем горячего и холодного водоснабжения, тепловой и электрической энергии. Диспетчерская ОДС расположена в служебном помещении одного из оснащаемых зданий. При оснащении использовать существующие линии связи (медная витая пара) соединяющие оснащаемые строения. Альтернативный вариант: При оснащении использовать линии связи, предоставляемые организацией провайдером услуг доступа к сети «Интернет». РЕШЕНИЕ: существующие теплосчетчики и счетчики электрической энергии оборудованные цифровым информационным интерфейсом RS-232, RS-485 или CAN подключаются к блокам БПДД соответствующей модификации. Блоки БПДД устанавливаются в непосредственной близости от измерительных компонентов (подвальные помещения, помещения электрощитовых). Блоки соединяются существующими линиями связи: медная пара (ТПП, П-274, П-268), либо коаксиальным кабелем (РК50-7). При проектировании системы, выполняется расчет линии связи, который показывает возможное количество подключаемых блоков, необходимость применения усилителей сигнала и дополнительных блоков питания. В случае применения линий связи «Ethernet» необходимо использование блоков БПДД с модификацией «Е» (подключение по сети «Ethernet»). В помещении диспетчерского пункта устанавливается персональный компьютер с блоком бесперебойного питания. В случае использования В случае применения линий связи в виде выделенных витых пар к компьютеру подключается блок БКД-М, выполняющий роль преобразователя сигналов между портом RS-232 компьютера и домовой линии. В случае использования линий связи «Ethernet» необходимость в использовании блока БКД-М отпадает. На компьютер устанавливается системное (операционная система «Windows XP») и прикладное программное обеспечение. В ходе выполнения наладки системы, производится разработка экранных форм отображения текущих значений контролируемых параметров в соответствии с заданием заказчика.

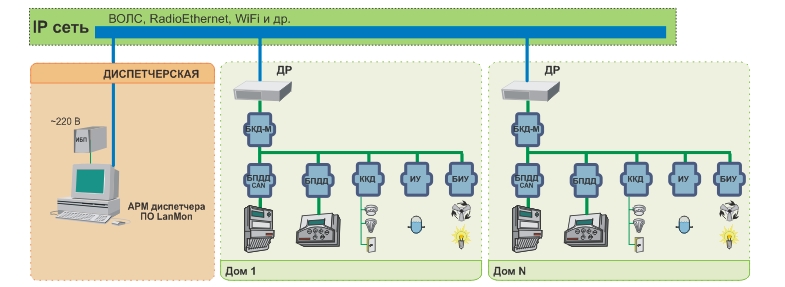

ОСНАЩЕНИЕ РАСПРЕДЕЛЕННОЙ ГРУППЫ ЖИЛЫХ ЗДАНИЙ СИСТЕМАМИ КОММЕРЧЕСКОГО УЧЕТА, ДИСПЕТЧЕРИЗАЦИИ ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ, ОХРАННОЙ И ПОЖАРНОЙ СИГНАЛИЗАЦИИ, КОНТРОЛЯ ДОСТУПА И ГОЛОСОВОЙ СВЯЗИ ЗАДАЧА: оснащение группы жилых зданий системой коммерческого учета домового и поквартирного потребления систем горячего и холодного водоснабжения, тепловой и электрической энергии, диспетчеризации лифтового оборудования, охранной и пожарной сигнализации и контроля доступа в служебные помещения оснащаемых зданий, контроля затопления подвальных помещений, голосовой связи. Предусмотреть установку рабочих мест диспетчера охранной и пожарной сигнализации, коммерческого учета и диспетчеризации инженерных параметров. При оснащении использовать линии связи, предоставляемые организацией провайдером услуг доступа к сети «Интернет». РЕШЕНИЕ: подключение приборов учета тепловой и электрической энергии производится аналогично описанному в решениях к примерам 1 и 2. Дополнительно используются блоки:
Перечисленное оборудование объединяется кабелем информационно-питающей сети (коаксиальный РК50-7 или витая пара) и подключается через блок БКД-М к домовому регистратору – промышленному компьютеру выполняющему функции опроса оборудования внутридомовой сети. Информация полученная в результате опроса оборудования передается на сервер параметров реального времени (сервер «LanMon»), который распределяет принятые данные по автоматизированным рабочим местам диспетчеров.
|
||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||
