СИСТЕМА СИГНАЛИЗАЦИИ ЗАГАЗОВАННОСТИ

Многоканальная система сигнализации загазованности предназначена для контроля утечки довзрывоопасных концентраций природного газа (метана) в воздухе территориально распределенных протяженных подземных сооружений (коммуникационных коллекторов). Область применения - взрывоопасные зоны классов В-1а и В-1г по ПУЭ, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категории II A группам Т1-Т3. Система включает в себя измерительные, связующие компоненты и автоматизированное рабочее место диспетчера.

Измерительной компонентой системы является многоканальный автоматический термохимический взрывозащищенный сигнализатор загазованности СМ-1, предназначенный для обнаружения довзрывоопасных концентраций природного газа в воздухе и выдачи местной световой и звуковой сигнализации, а также для передачи на АРМ диспетчера информации о превышении сигнального значения концентрации природного газа воздухе в местах контроля.

СМ-1 состоит из блока контроля датчиков БКГД, к которому подключены от 1 до 10 взрывозащищенных адресных датчиков газа БСМ при помощи одной искробезопасной двухпроводной линии связи длинной до 2 км.

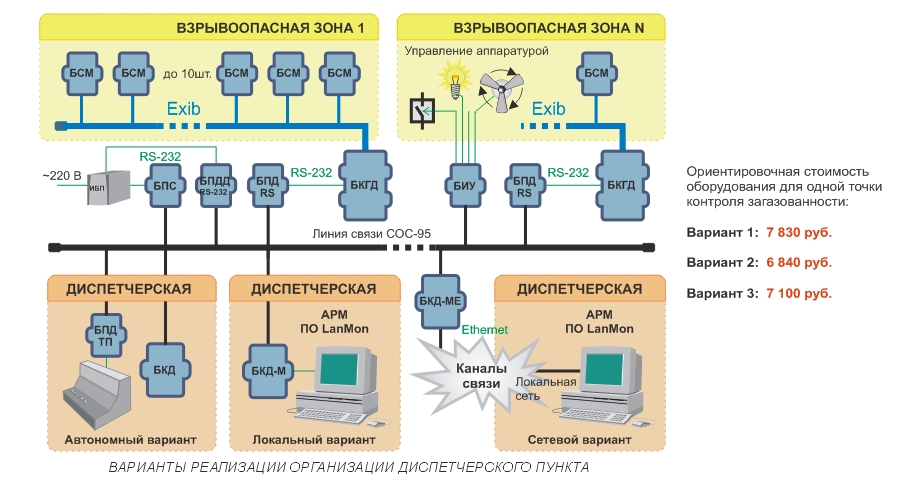

Связующей компонентой системы является информационная сеть на базе интерфейса СОС-95. Сеть предназначена для сбора информации о срабатывании датчиков газа БСМ, а также интеграции сигнализаторов СМ-1 на системном уровне в системы охранно-пожарной сигнализации, диспетчерского контроля и управления, вывода информации о загазованности на АРМ диспетчера или пульт диспетчерского управления ПДУ. БКГД подключается к информационной сети при помощи блока передачи данных БПД-RS по интерфейсу RS-232. Включение исполнительных устройств при обнаружении загазованности обеспечивают блоки управления БИУ. Всего в информационной сети может быть до 255 адресных устройств. Суммарная длинна двухпроводной линии информационной сети может достигать до 10 км при использовании ретрансляторов сигналов УСЛ-А(С)С Мастер-устройством в сети могут быть блоки контроля:

• БКД-М для систем с выводом информации на локальный компьютер АРМ;
• БКД-RS для автономных систем с выводом информации на пульт диспетчерского управления ПДУ;
• БКД-МЕ для систем с выводом информации на сетевой компьютер АРМ по протоколу TCP/IP.

Источник бесперебойного питания ИБП обеспечивает работоспособность сигнализатора загазованности и информационной сети в течение времени переключения основного ввода питания на резервный. Мониторинг состояния ИБП осуществляется при помощи блока передачи данных БПДД-RS, который считывает состояние ИБП по интерфейсу RS-232 и передает информацию в блок контроля БКД.

Информация о текущем состоянии датчиков газа БСМ, работоспособности каналов связи, отображается на компьютере АРМ диспетчера с программным обеспечением SCADA-системы «LanMon».
