Система охранно-пожарной сигнализации СОС-95


Синюков Ю.А. Интегрированная система безопасности «СОС95»
Критерии для сравнения ОПС СОС-95

Область применения

Система комплексной безопасности СОС-95 ориентирована, прежде всего, на оснащение группы территориально рассредоточенных протяженных промышленных объектов (например, коммуникационных коллекторов), где требуется вывод информации о работе системы в центральные диспетчерские пункты.

Система СОС-95 разработана в МНПП САТУРН в 1995 году. В ее основе лежит межблочный интерфейс СОС-95 - это универсальный информационный интерфейс, предназначен для низкоскоростной (110 кбит/с) цифровой передачи данных по двухпроводной информационно-питающей линии ИПЛ на расстояние до 2000 м без промежуточного усилителя.

Общее описание

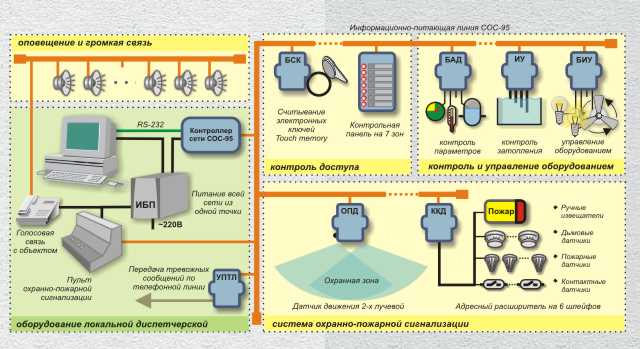

Система СОС-95 относится к классу распределенных адресных систем с двухпроводной ИПЛ и цифровой системой передачи извещений.

Идея интерфейса СОС-95 такова, что все подключенные устройства не только питаются от него, но и производят полудуплексный обмен данными с мастер-устройством системы.

При обмене данными в интерфейсе СОС-95 применяется помехозащищенное кодирование.

Первичный уровень системы СОС-95 состоит из одного мастер-устройства и до 255 остальных адресных устройств.

На базе СОС-95 может быть реализованы следующие виды систем:

  • Охранно-пожарной сигнализации
  • Контроля и управления доступом
  • Диспетчерского управления и контроля силовым оборудованием
  • Оповещения и эвакуации
  • Сигнализации загазованности
  • Контроля затоплений
  • Громкоговорящей голосовой диспетчерской связи (цифровой)
  • Сбора инженерных параметров
  • Сети передачи данных

Возможность создания такого разнообразия систем обусловлена широким ассортиментом устройств с интерфейсом СОС-95, выпускаемых МНПП САТУРН.

Адресное устройство с интерфейсом СОС-95 предполагает, что питание и информационный обмен устройства осуществляется по одной и той же паре проводов. Луч СОС-95 образует одно мастер-устройство, например, БКД-Е, и подключенные к его ИПЛ набор адресных устройств, например, ОПД, ККД и т.д.

Применения системы СОС-95 позволяет существенно сократить объем кабельного хозяйства и снизить стоимость системы.

Особенности

Распределенная модульная структура системы позволяет оптимизировать состав компонентов системы с учетом конкретных требований. Это дает возможность строить гибридные системы, например: охранно-пожарная, охранно-газовая и т.д.

Система СОС-95 имеет в своем составе адресный расширитель ККД, что позволяет подключать любые типовые извещатели.

Открытая архитектура системы, основанная на интерфейсе СОС-95, обеспечивает простое увеличение функциональных возможностей существующей системы и ее модернизацию за счет подключения новых различных компонентов-модулей. Система предоставляет широкий выбор средств индикации извещений и вывода информации о состоянии системы (персональный компьютер, охранно-пожарный пульт).

Современная элементная база системы на основе микроконтроллеров позволяет использовать цифровые методы обработки, передачи, преобразования и регистрации информации, полученной от адресных извещателей.

Программирование конфигурации системы и алгоритма работы аппаратных средств на этапе пусконаладочных работ позволяет легко адаптировать систему для решения конкретных задач (автономная, централизованная охрана, многорубежность, зонность, управление средствами пожаротушения, силовым электротехническим оборудованием, оповещателями и т.п.).

Система содержит средства передачи извещений по телефонной линии (модем УПТЛ) на удаленный диспетчерский пункт.

Мастер-устройства (приемно-контрольный прибор) различаются типами интерфейсов RS-232, 20 мА токовая петля или Ethernet для информационной связи с внешними устройствами, что позволяет использовать различные каналы связи для доступа к системе.

Пульт оператора производит регистрацию извещений в электронной энергонезависимой памяти, есть и возможность их документирования при помощи принтера.

Модульная структура и наличие средств встроенного непрерывного самоконтроля повышает ремонтопригодность системы за счет быстрого отыскания неисправного модуля и легкой его замены.

Программное обеспечение системы СОС-95 позволяет организовать автоматизированное рабочее место пункта охраны для информационного и функционального обеспечения дежурных операторов и обслуживающего персонала.

Технические характеристики (на 1 луч)

  • Контроль до 255 адресуемых охранных радиоволновых извещателей (ОПД);
  • Контроль до 255 адресуемых концентраторов шлейфов ККД-С с активными и пассивными извещателями (тепловыми пожарными или электро-, магнито-, удароконтактными охранными извещателями);
  • Контроль до 255 адресуемых измерительных температурных преобразователей (в составе ККД, ОПД, БИУ);
  • Контроль до 255 адресуемых ручных пожарных извещателей (УИР), управление звуковым сигналом и указателями направления выхода извещателя;
  • Отображение информации о состоянии извещателей и температурных преобразователей на пульте ОПП с помощью светодиодных индикаторов и жидкокристаллического символьного дисплея с указанием типа, номера, места расположения датчика и/или вывод данной информации на АРМ оператора, формирование звукового сигнала при возникновении тревожной ситуации;
  • Отображение информации на светодиодном индикаторе блока пульта управления, формирование звукового сигнала при возникновении тревожной ситуации;
  • Автоматическую регистрацию последних 256 тревожных извещений, текстовых описаний датчиков и команд оператора в энергонезависимой памяти пульта ОПП и их просмотр;
  • Автоматическую регистрацию последних 1500 извещений в энергонезависимой памяти мастер-устройства;
  • Формирование пультом ОПП звуковой сигнализации при появлении тревожного извещения от датчика системы;
  • Формирование блоками БИУ команд управления различными устройствами (оповещатели, автоматические средства пожаротушения, вентиляторы и т.п.) по алгоритму, заданному пользователем, максимально возможное количество каналов управления до 510;
  • Объединение любых двух извещателей в группу и выдачу тревожного извещения при нарушении подряд двух этих шлейфов на контролируемом интервале времени, который задается программно для каждой группы;
  • Передачу извещений по сети Ethernet (основной канал), по телефонной линии или GSM сотовой связи (резервный канал) при помощи модема на пункт централизованного наблюдения, а также прием команд телеуправления;
  • Встроенный автоматический контроль работоспособности блоков и датчиков системы и исправности линии связи, определение номера неисправного датчика, контроль исправности и правильности подключения принтера, исправности пульта ОПП, основных модулей системы;
  • Общее количество адресных блоков задается пользователем в соответствии с техническими требованиями для конкретного охраняемого объекта и должно быть не более 255 штук в одном луче;
  • Максимальная длина луча СОС-95 составляет не более 2,0 км. Длину линии связи можно увеличить при подключении усилителей сигнала УСЛ до 20 км.
  • Объединение несколько лучей СОС-95 в единую систему при помощи информационной сети.

Эксплуатация

В настоящее время на разных объектах Москвы и Подмосковья эксплуатируется большое количество различных систем на базе СОС-95. По оценкам специалистов МНПП САТУРН общая протяженность этих систем составляет более 400 км. Многолетний опыт эксплуатации системы СОС-95 показал ее высокую надежность.

Документация



Загрузить руководство по эксплуатации СОС-95

Состав системы охранно-пожарной сигнализации СОС-95



Наименование Обозначение Группа изделий
Блок передачи данных дуплексный в сборе БПДД-RS. Система охранно-пожарной сигнализации СОС-95
Усилитель сигнала линии с блоком питания(симметричный) УСЛ-А(С) Система охранно-пожарной сигнализации СОС-95
Блок управления 8 реле на DIN-рейку БИУ-DIN Система охранно-пожарной сигнализации СОС-95
Блок управления фидерный БИУ Система охранно-пожарной сигнализации СОС-95
Блок управления релейный БИУ-Р Система охранно-пожарной сигнализации СОС-95
Блок считывания кода с интерфейсом Ethernet БСК-2Е Система охранно-пожарной сигнализации СОС-95
Концентратор термодатчиков КТД Система охранно-пожарной сигнализации СОС-95
Концентратор (8 активных шлейфов сигнализации) ККД-С Система охранно-пожарной сигнализации СОС-95
Усилитель сигнала линии с блоком питания УСЛ-А Система охранно-пожарной сигнализации СОС-95
Блок передачи данных дуплексный с интерфейсом Ethernet БПДД-E Система охранно-пожарной сигнализации СОС-95
Извещатель радиоволновый охранный объемный ОПД Система охранно-пожарной сигнализации СОС-95
Концентратор с интерфейсом Ethernet ККД-Е Система охранно-пожарной сигнализации СОС-95
Блок считывания кода. БСК. Система охранно-пожарной сигнализации СОС-95
Концентратор с интерфейсом Ethernet с реле ККД-Е-Р Система охранно-пожарной сигнализации СОС-95
Прибор приемно-контрольный с интерфейсом Ethernet ППК-Е Система охранно-пожарной сигнализации СОС-95
Извещатель ручной пожарный (речевой) УИР-Р Система охранно-пожарной сигнализации СОС-95
Контроллер датчиков БКД-Т Система охранно-пожарной сигнализации СОС-95
Блок передачи данных дуплексный с интерфейсом RS-232 без соединителей БПДД-RS Система охранно-пожарной сигнализации СОС-95
Концентратор (8 пассивных шлейфов сигнализации) ККД-8 Система охранно-пожарной сигнализации СОС-95
Усилитель сигнала линии УСЛ-П Система охранно-пожарной сигнализации СОС-95
Блок питания БПС Система охранно-пожарной сигнализации СОС-95
Концентратор (1 активный и 6 пассивных шлейфов сигнализации) ККД Система охранно-пожарной сигнализации СОС-95
Извещатель ручной пожарный УИР Система охранно-пожарной сигнализации СОС-95
Коробка тройниковая ТР Дополнительные материалы для монтажа
Контроллер датчиков (речевой) БКД-Р Система охранно-пожарной сигнализации СОС-95
Терминатор 120 Ом Т120 Система охранно-пожарной сигнализации СОС-95
Терминатор 75 Ом Т75 Система охранно-пожарной сигнализации СОС-95
Терминатор 50 Ом Т50 Система охранно-пожарной сигнализации СОС-95
Контроллер датчиков с интерфейсом Ethernet БКД-Е Система охранно-пожарной сигнализации СОС-95
Извещатель радиоволновой охранный объемный ОПД-5Л Система охранно-пожарной сигнализации СОС-95
Фильтр питания для ИПЛ ФПС Система охранно-пожарной сигнализации СОС-95
