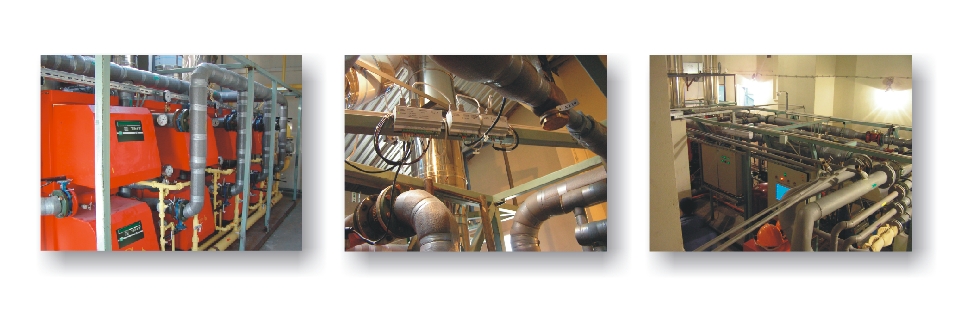

Автономный источник теплоснабжения АИТ промышленных зданий и зданий ЖКХ сокращает потребление топлива (природного или сжиженного газа), ликвидирует транспортирование и потери тепла по подземным коммуникациям. Автоматизация и диспетчеризация АИТ снижает затраты на обслуживание и эксплуатацию котельной. Использование крышных, мобильных АИТ в работе ТЭЦ и больших стационарных котельных повышает надёжность последних и позволяет, в случае аварий в зимнее время, не разморозить теплоцентраль и при ликвидации аварий продолжать снабжение потребителя теплом и горячей водой.

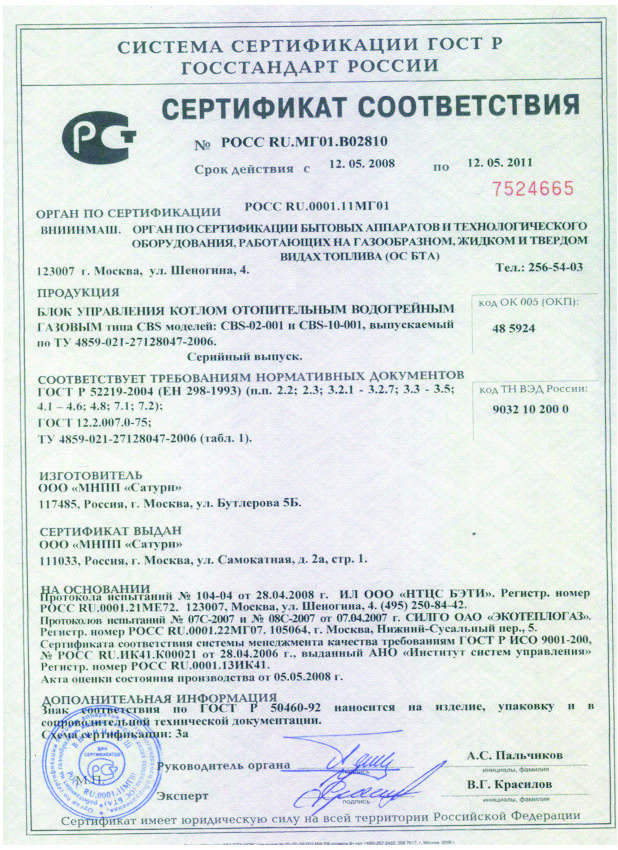

Двухпроцессорный блок управления котла CBS-10 или CBS-02: - является средством управления оборудованием котла;
- предназначен для сбора информации, поступающей от приборов (датчиков) с аналоговым и дискретным выходами, установленных на котле, хранения и передачи информации по интерфейсу RS-485 на персональный компьютер;
- входит в состав автоматизированных информационных систем, систем диспетчерского контроля и применяется для технического оснащения котлов типа «КВГ-02Г», «КВГ-04Г»;
- обеспечивает повышенную безопасность работы котла;
- обеспечивает проверку герметичности газового тракта котла;
- контролирует наличие пламени;
- измеряет температуру и давление воды на входе и выходе котла и т.д.
|
- шкаф электрический (ШЭ);
- шкаф управления (ШУ) со встроенной автоматикой безопасности с искробезопасным интерфейсом, позволяющим реализовать дополнительные функции:охранную и пожарную сигнализацию, контроль доступа в помещение котельной, контроль загазованности природным газом;
- модули управления регулировочными клапанами;
- модуль управления подпиткой;
- модуль дискретных выходов;
- модуль безопасности.
|
|
|
|
|
|

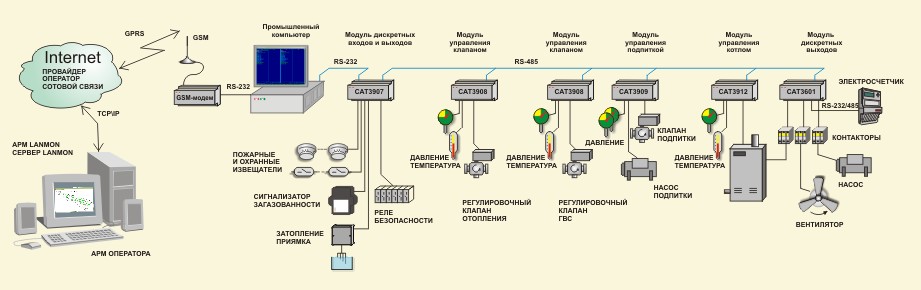

Система автоматизации и диспетчеризации котельной АСУОТ предназначена для автоматизированного контроля и управления газовыми котельными установками по типовым каналам связи TCPIP (Ethernet, GPRS). Система автоматизации и диспетчеризации котельной АСУОТ обеспечивает управление различным оборудованием котельной для поддержания заданных технологических параметров. Управление производится как при автономной работе модулей САТ3908, САТ3909, САТ3912, так и под управлением промышленного компьютера. Система автоматизации и диспетчеризации котельных измеряет температуру, разность температур, давление воды, температуру наружного воздуха, давление газа, параметры электрической сети, параметры системы теплоснабжения.
Модуль САТ3907 используется для дистанционного или автономного управления системой безопасности котельной, а также для снятия других параметров котельной. САТ3907 может работать под управлением промышленного компьютера, который подключается по интерфейсу RS-232. САТ3907 является преобразователем интерфейсов RS-232 в RS-485, к которому подключаются все остальные модули системы. САТ3907 содержит двенадцать каналов контроля сигналов: пожар, загазованность горючим или угарным газом, несанкционированный доступ в котельную, закрытие газового клапана, неисправность оборудования, давление газа не в норме. САТ3907 содержит пять каналов управления: поставить котельную на охрану, открыть газовый клапан и др. При дистанционном управлении промышленный компьютер формирует команды включения/отключения каналов управления САТ3907. Сигналы о подаче напряжения на управляемое устройство, сформированные САТ3907, поступают в компьютер системы, где формируется сигнал о включении канала с выводом диспетчеру информации о состоянии контролируемого оборудования, сюда же поступает информация о состоянии каналов контроля. Включение/выключение нагрузки модуль САТ3907осуществляет либо автоматически по заданному алгоритму работы, либо при отключении автоматического режима, по командам, поступившим от промышленного компьютера.
Модуль САТ3908 предназначен для контроля технологических параметров теплоносителя и поддержания заданной температуры контура отопления или горячего водоснабжения при помощи регулировочного клапана. САТ3908 содержит два канала управления на напряжение 220 В, которые могут находиться во включенном или выключенном состоянии. Клапан подключают к каналу управления модуля непосредственно. САТ3908 содержит четыре измерительных канала, контролирующих температуру воды с помощью термосопротивлений, четыре токовых измерительных канала, контролирующих температуру и давление, и два канала контроля для датчиков с выходом «сухой контакт». Эти каналы могут использоваться для поддержания температуры и давления контуров котельной в заданных пределах. При дистанционном управлении промышленный компьютер формирует команды включения/отключения каналов управления САТ3908. Сигналы о подаче напряжения на клапан, сформированные САТ3908, поступают в компьютер системы, где формируется сигнал о включении канала с выводом диспетчеру информации о состоянии контролируемого клапана, сюда же поступает информация о температуре и давлении теплоносителя. САТ3908 поддерживают заданную температуру в котловом и сетевом контурах в автоматическом режиме. Если температура в котловом контуре ниже его уставки, например, 60 °С, то трёхходовой регулировочный клапан полностью закрыт, и идёт нагрев этого контура. По достижении температуры уставки котлового контура начинается процесс регулирования температуры сетевого контура отопления с помощью воздействия на регулировочный клапан. С этого момента поддерживается температура уставки сетевого контура. Закон регулирования температуры прописывается в модуль. Уставка температуры сетевого контура отопления устанавливается или жёстко или в зависимости от температуры наружного воздуха. САТ3908 поддерживают заданную температуру на выходе теплообменника, например, 60 °С. Если температура в помещении котельной опускается ниже +12 °С, промышленный компьютер даёт команду на включение вентилятора, если температура в помещении котельной поднимается выше +25 °С вентилятор отключается.
Модуль САТ3909 используется для дистанционного или автономного управления системой подпитки, а также для снятия других параметров котельной. САТ3909 содержит четыре канала управления, коммутирующих клапан, реле, контакторы. САТ3909 содержит четыре токовых измерительных канала, контролирующих температуру и давление, два канала контроля для датчиков с выходом «сухой контакт» и четыре высоковольтных дискретных входа. Эти каналы могут использоваться для поддержания поддержание заданного давления воды контура отопления или котлового контура при помощи клапана и насоса подпитки. САТ3909 поддерживает давление в сети отопления выше заданной уставки путём открытия/закрытия клапана подпитки. Когда требуется подпитка, клапан включается при условии наличия минимального давления подпиточной смеси перед клапаном. Если этого давления недостаточно, то дополнительно включается насос подпитки.
Модуль САТ3601 используется для дистанционного управления вентиляторами, насосами и прочим силовым оборудованием котельной, считывания информации со счетчика электроэнергии по интерфейсу RS-485, а также для контроля состояния других параметров котельной. САТ3601 содержит десять каналов управления, коммутирующих контакторы, реле, и четыре высоковольтных дискретных входа. Промышленный компьютер формирует команды включения/отключения каналов управления САТ3601, а также считывает состояние входов контроля. Система диспетчеризации котельных АСУОТ обеспечивает равномерную наработку оборудования (котлов, насосов и др.) либо по заданному времени переключения, либо по заданному алгоритму.
Модуль САТ3912 используется для дистанционного или автономного поддержания заданной температуры котлового контура. САТ3912 содержит два канала управления нагрузкой на напряжение 220 В, которые могут находиться во включенном или выключенном состоянии. На каналы управления котла подаются сигналы управления от модуля напрямую, либо коммутируя внешний источник питания. САТ3912 содержит два измерительных канала, контролирующих температуру с помощью термосопротивлений, два токовых измерительных канала, контролирующих температуру и давление, два канала контроля для датчиков с выходом «сухой контакт» и один канал контроля наличия напряжения 220 В. Эти каналы могут использоваться для поддержания температуры котлового контура объекта в заданных пределах. При дистанционном управлении промышленный компьютер формирует команды включения/отключения каналов управления САТ3912. Сигналы о подаче напряжения на котёл, сформированные САТ3912, поступают в компьютер системы, где формируется сигнал о включении канала с выводом диспетчеру информации о состоянии контролируемого котла, сюда же поступает информация о состоянии измерительных каналов. САТ3912 поддерживает заданную температуру на выходе котла путём включения режимов горения котла «малой», «полной» мощности и «останов». Котел также переводится в режим «останов» при давлении воды на входе котла ниже или выше заданной.

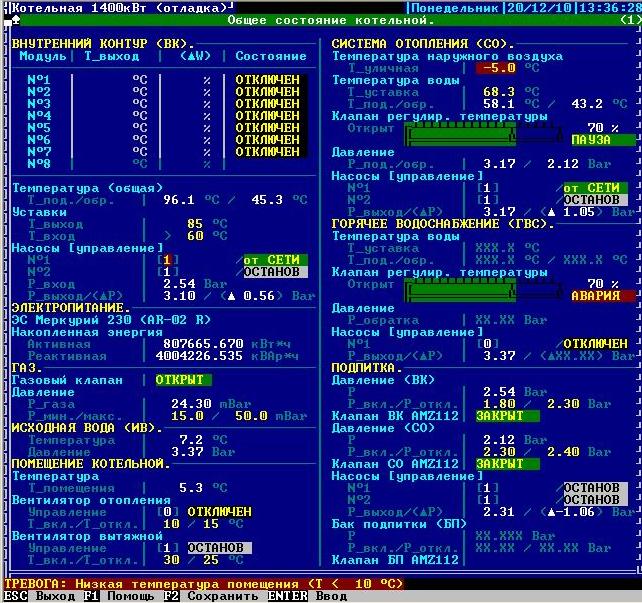

Система автоматизации и диспетчеризации котельных АСУОТ обеспечивает отображение в цифро-буквенном виде текущих значений контролируемых параметров теплоснабжения, холодного и горячего водоснабжения, электроснабжения на мониторе промышленного компьютера. Тип и количество контролируемых параметров, вид их отображения определяется проектом автоматизации и диспетчеризации котельной. На мониторе автоматически отображаются все аварийные события измерительных и служебных каналов, состояния технических средств системы, время и дата изменения значения, наименование канала и т.п. Управляющая программа АСУОТ поддерживает вывод текущих значений и уставок контролируемых параметров в различных окнах отображения. Типовой набор окон отображения включает в себя: - главное окно, в котором отображаются параметры объекта и состояние его основного оборудования;
- окно журнала событий;
- окно ввода аварийных границ параметров объекта;
- окна настройки модулей управления оборудованием;
- другие окна для отображения информации о работе системы.
Система автоматизации и диспетчеризации котельных АСУОТ ведет электронный журнал на промышленном компьютере, в котором регистрируются все аварийные и предаварийные значения контрольно-измерительных каналов и состояния технических средств, время и дата изменения значения, наименование контрольно-измерительного канала. Система автоматизации и диспетчеризации котельных АСУОТ обеспечивает защиту котельной от загазованности, пожара, несанкционированного доступа в помещения. Извещения о пожаре, загазованности горючим и угарным газом поступают от приемно-контрольных приборов (не входят в комплект поставки) на модули серии САТ3907, который контролирует положение отсечного клапана и состояние неисправности оборудования. Вся телеметрическая информация о работе котельной поступает в центральный диспетчерский пункт по типовым каналам связи TCPIP (Ethernet, GPRS).
|
